简易电控旋转载物工作台结构设计

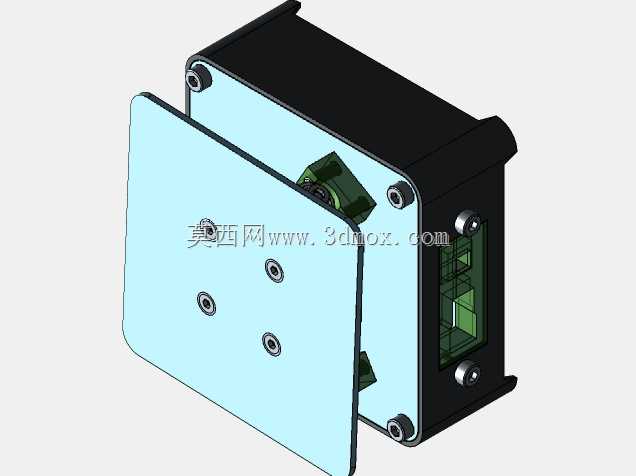

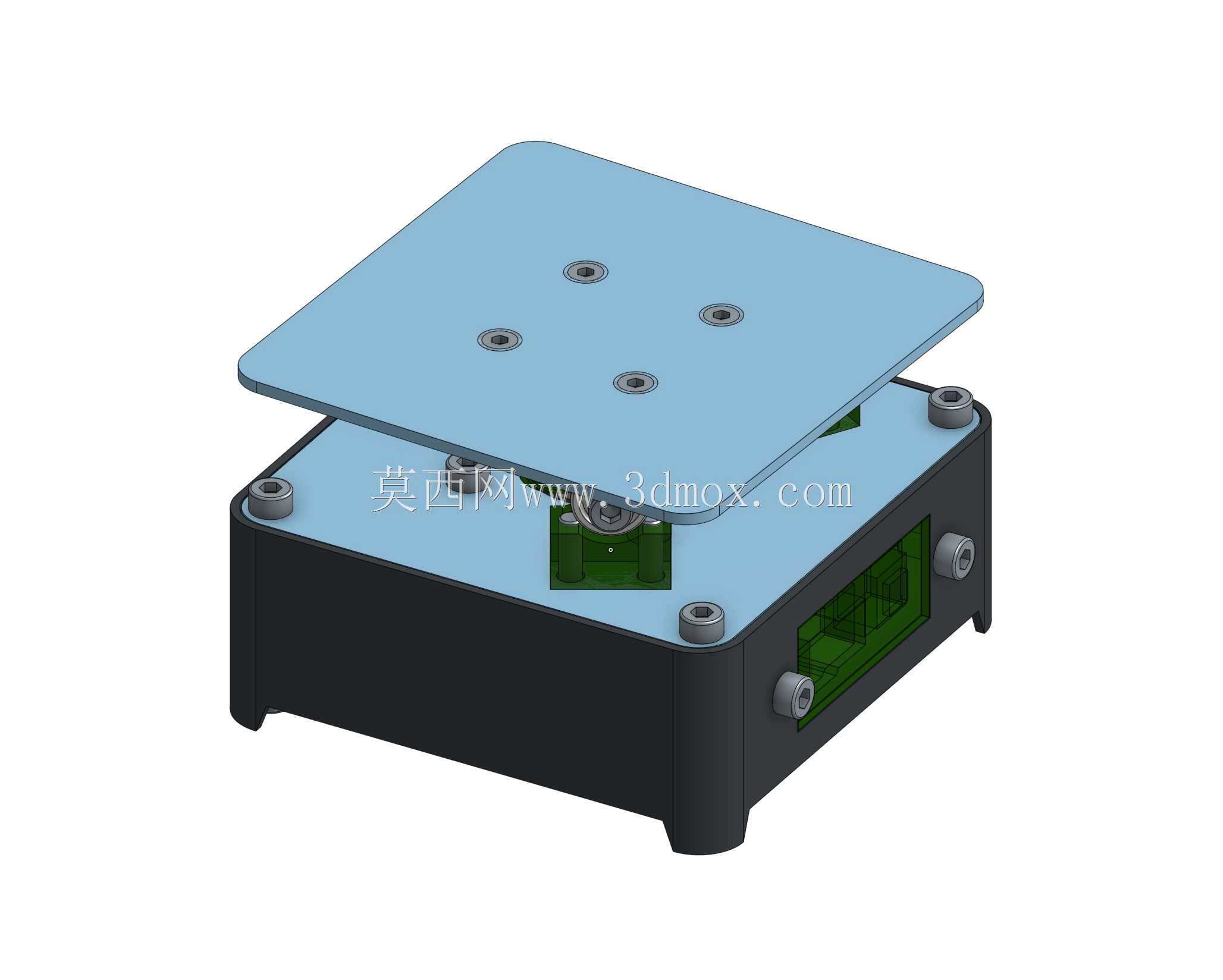

　　这款简易旋转载物台的设计，最初是面向小工位多角度作业、小型工件视觉检测、小件装配工位转向这类轻载场景做的适配，区别于重型分度转台的厚重结构，整体走紧凑轻量化的路线，能直接嵌入桌面式小型设备或者独立作为工位辅助工装使用。从结构分层来看，上层是方形载物安装板，板面预留四个对称分布的内螺纹安装孔，孔位做了沉台处理，安装固定治具或者工件的时候，紧固件头部不会突出板面，避免放置工件时出现干涉，载物板边缘做了小倒角处理，去除加工锐边的同时也能减少工位操作时的磕碰风险。下层的基座采用封闭盒式结构，外壳做了圆角过渡，四个底角设置了凸起的支撑脚，既可以垫高基座避免底部直接与安装面贴合摩擦，也能预留走线空间，基座侧面预留了两个对称的接口安装位，

　　可根据实际使用需求接入供电线路、控制信号线或者气路管路，内部腔体用来容纳驱动组件、传动结构以及控制模块，腔体内部设置了对应的安装凸台与螺丝柱，所有内部元件都可以通过螺丝直接固定在基座内壁的凸台上，不需要额外增加固定支架，减少整体零件数量。驱动部分采用内置式布局，传动结构隐藏在载物板与基座之间的夹层内，外部没有裸露的传动部件，能避免工位操作时衣物、工具卷入传动结构的安全隐患，载物板与基座之间设置了均匀分布的支撑柱，既可以限制载物板的轴向窜动，也能承受垂直方向的载荷，避免单侧加载时载物板出现倾斜卡滞。从安装边界来看，整体基座的底面为平整安装面，可直接通过螺栓固定在设备台面或者工作桌面上，

　　也可以在支撑脚位置加装减震垫来减少运行时的振动传递，载物板的安装孔位采用通用孔距设计，能够适配市面上多数小型工装治具的安装尺寸，不需要额外做转接板就能直接装夹常用的小型工件夹具。实际使用场景中，这类小型旋转台可以用在电子小件的多面外观检测工位，配合视觉相机完成工件周向不同角度的图像采集；也可以用在小件装配工位，操作人员不需要反复挪动工件，只需要控制转台旋转就能完成不同侧面的装配作业，降低反复取放工件的动作幅度，提升小批量装配的作业效率；还可以作为小型喷涂、点胶工位的载具，带动工件匀速回转来保证周向作业的涂层或者胶层均匀度。设计过程中特意简化了零件结构，多数结构件采用板材折弯或者型材加工的方式制作，没有复杂的曲面加工特征，

　　常规的机加工车间就能完成所有零件的加工，装配时不需要专用工装，按照装配顺序依次叠层固定即可，后期维护时只需要拆开基座的侧盖板就能接触到内部的驱动与传动元件，更换易损件的操作门槛很低。考虑到轻载场景的使用需求，整体结构没有采用重型转台的蜗轮蜗杆等大减速比结构，在满足小扭矩回转需求的前提下尽可能压缩整体高度，让整个转台的重心更低，高速回转时的稳定性更好，不会因为重心偏高出现晃动。载物板的尺寸设计兼顾了通用性，既可以放置小型的电子元器件托盘，也能固定小型的产品工装，适用的工件尺寸范围覆盖了多数桌面级作业的小件尺寸，基座的封闭结构也能阻挡车间内的粉尘、切削碎屑进入内部传动区域，延长内部元件的使用寿命，侧面的接口位置做了凸台设计，安装接头后可以实现接口处的密封，适配有少量粉尘、少量切削液飞溅的车间作业环境。
