台式机金属板结构电源箱钣金设计

　　日常接触的台式计算机供电单元，其外壳承担着防护内部电路、引导散热气流、提供安装定位的多重作用，这款采用金属板材加工的电源箱结构，完全围绕台式机ATX供电单元的实际安装与使用需求展开设计。从结构落地的角度看，这类钣金壳体首先要匹配标准台式机箱的电源安装位尺寸，预留的安装孔位完全对应机箱后侧的固定螺柱位置，安装时不需要额外调整孔位，直接推入机箱对应仓位即可完成定位，壳体边缘做了折边压平处理，既提升了整体结构刚度，也避免安装过程中锋利板边划伤操作人员或内部线材。

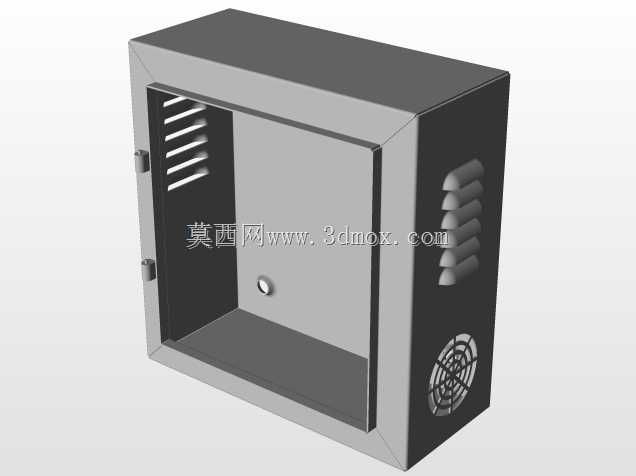

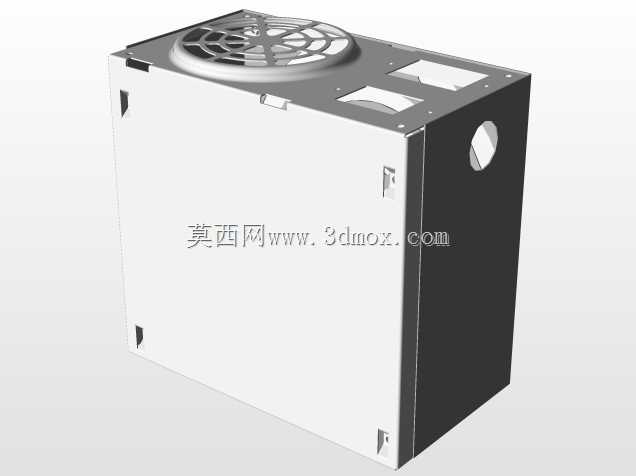

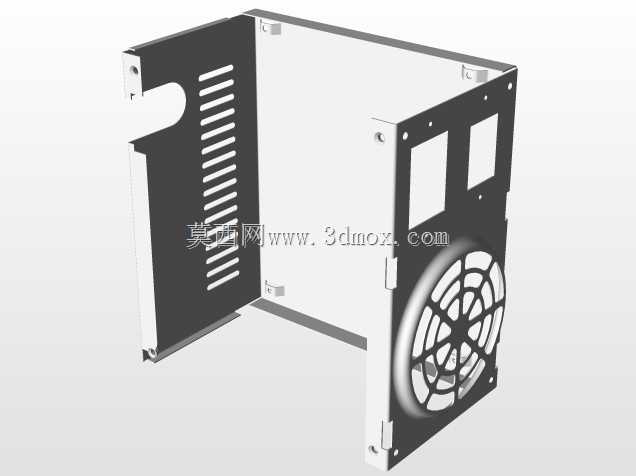

　　散热结构的设计是这类电源箱的核心考量点，两个相邻立面分别设置了不同规格的通风栅格，其中大尺寸圆形栅格对应散热风扇的安装位，栅格的筋条采用同心圆加径向支撑的布局，既保证足够的通风通流面积，避免栅格遮挡风扇进风造成风阻增大、散热效率下降，也能防止外部异物直接触碰高速旋转的风扇扇叶，提升使用安全性；侧立面的另一处圆形栅格则对应内部风道的出风方向，配合内部导流结构形成完整的风冷循环路径，带走PCB板上变压器、功率管、整流桥等发热元件工作时产生的热量。壳体侧面预留的方形开孔，是为电源输出接口、市电输入接口、硬件供电线材出线预留的位置，开孔边缘做了翻边处理，避免线材长期与板边摩擦造成绝缘层破损引发短路风险。

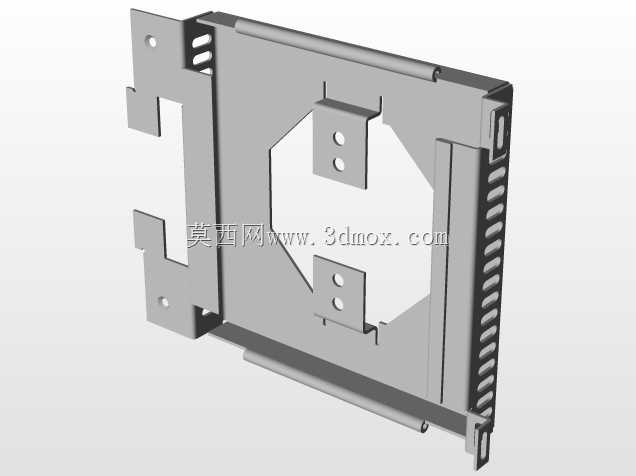

　　从钣金加工的工艺角度看，整个壳体采用少量钣金零件拼接而成，没有复杂的异形曲面结构，所有折弯工序都可以在常规数控折弯机上完成，不需要定制特殊成型模具，加工成本可控，适合批量生产。板材拼接位置采用定位卡扣加螺丝固定的组合方式，装配时先通过卡扣实现零件之间的预定位，再拧入固定螺丝，既提升了装配效率，也能保证各零件之间的配合间隙均匀，避免出现壳体错位、缝隙不均的问题。壳体内部预留了PCB板的安装柱位置，安装柱与壳体采用铆接方式固定，定位精度可以控制在0.1mm以内，保证内部电路板安装后不会出现晃动，同时金属壳体本身可以起到电磁屏蔽的作用，减少电源工作时产生的电磁干扰向外辐射，影响机箱内其他硬件的稳定运行。

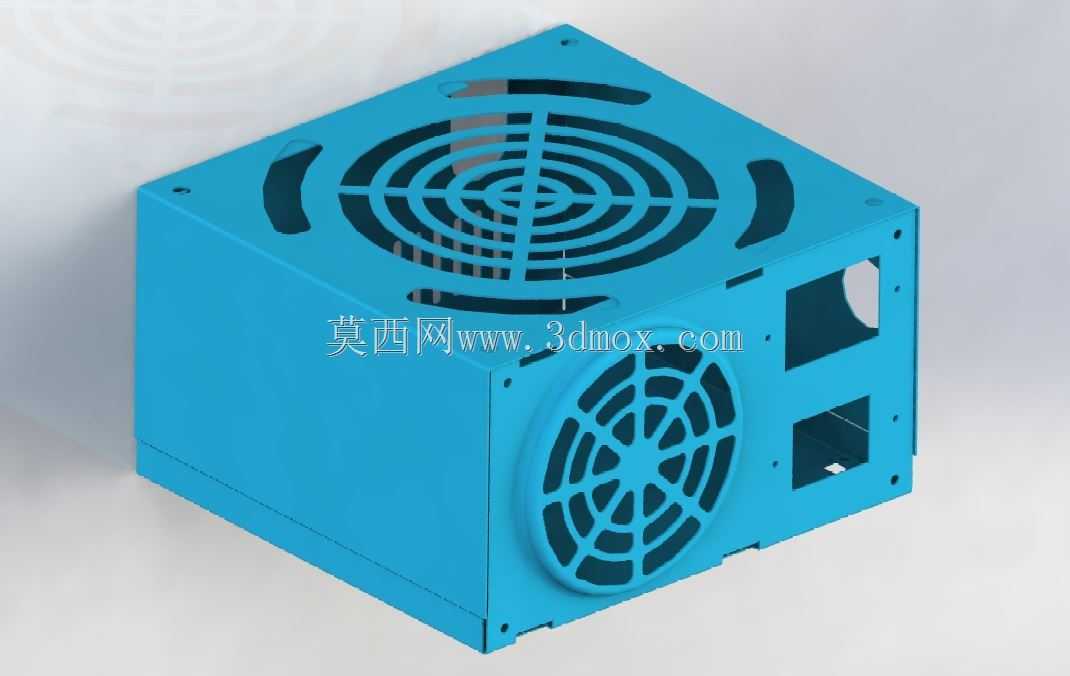

　　在安装边界的考量上，壳体的外部尺寸完全遵循ATX电源的通用规范，长度、宽度、高度的公差控制在钣金加工的常规精度范围内，既不会因为尺寸偏大无法推入机箱的电源仓位，也不会因为尺寸偏小出现安装后松动、晃动的问题。壳体表面的涂装采用静电喷塑工艺，蓝色涂层均匀覆盖所有金属表面，既可以提升壳体的耐腐蚀能力，避免长期使用过程中出现锈蚀，也能起到绝缘作用，防止内部电路意外接触壳体造成短路故障。实际选型使用时，这类钣金电源箱可以适配额定功率300W到800W区间的常规台式机电源方案，内部空间足够容纳常规尺寸的EMI滤波电路、PFC电感、主变压器、输出滤波电容等核心元件，不需要对内部元件布局做大幅度调整，就可以完成整机组装。

　　很多初入结构设计领域的工程师做这类钣金壳体时，容易忽略风道的导向作用，只是简单在板面上开出通风孔，实际装配后会出现气流乱流、散热效率不足的问题，这款结构在设计时特意将风扇安装位的栅格筋条做了倾斜角度引导，让风扇吸入的冷空气可以直接吹向内部发热最集中的功率元件区域，再从侧方的出风栅格排出，形成定向的散热风道，不需要额外增加导流板就可以实现不错的散热效果。另外壳体的所有折弯内角都做了工艺圆角处理，避免折弯过程中板材出现应力集中开裂的问题，同时也让壳体的外观更规整，没有尖锐的棱角。
