可调角度电子设备支撑支架结构设计

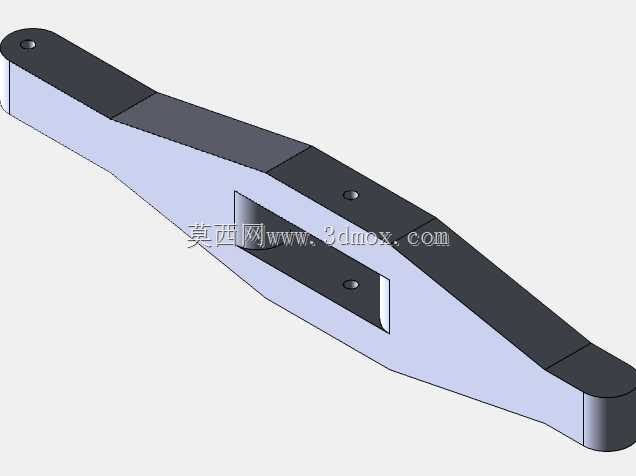

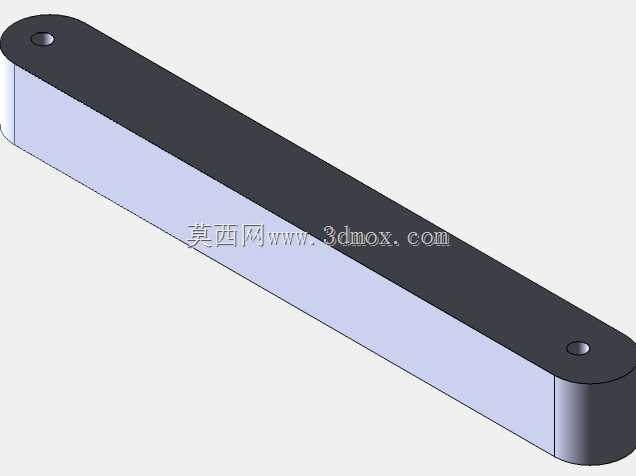

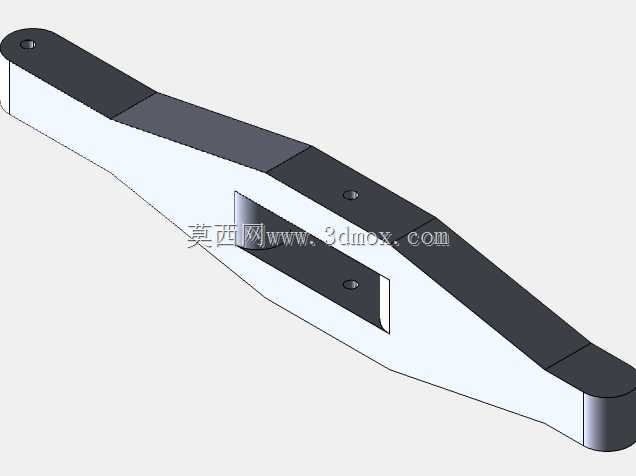

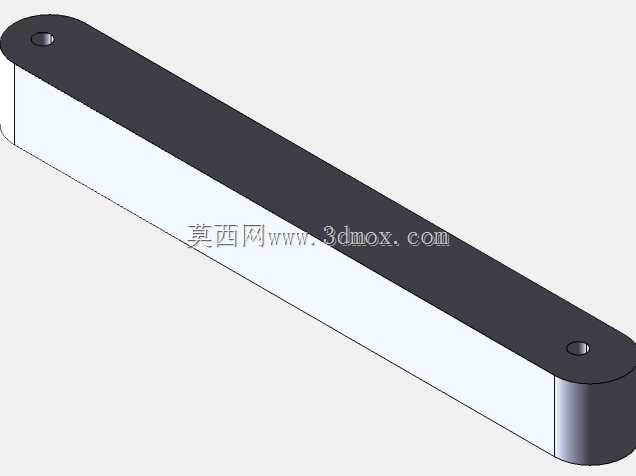

　　这款可调角度支撑结构，主要面向桌面场景下的手持电子设备固定使用需求，日常可放置在办公桌面、实训操作台等平面上，为手机、小型平板等轻薄电子设备提供稳定的倾斜支撑，解放使用者双手，适配视频观看、线路调试、操作演示等多种使用场景。从实际使用的角度出发，日常实训场景中经常需要将小型电子设备倾斜放置，方便对照屏幕进行接线操作、参数核对，普通固定角度支架无法适配不同身高操作者的视线高度，也无法匹配不同厚度设备的夹持需求，这款结构在设计时优先考虑了角度无级调节的实用性，支撑臂与底座之间采用铰接配合，结合支撑腿的多档位卡位结构，可在0到75度的倾斜范围内自由调整支撑角度，调整到位后依靠铰接处的摩擦力与支撑腿的卡位实现角度锁止，无需额外的紧固件操作，

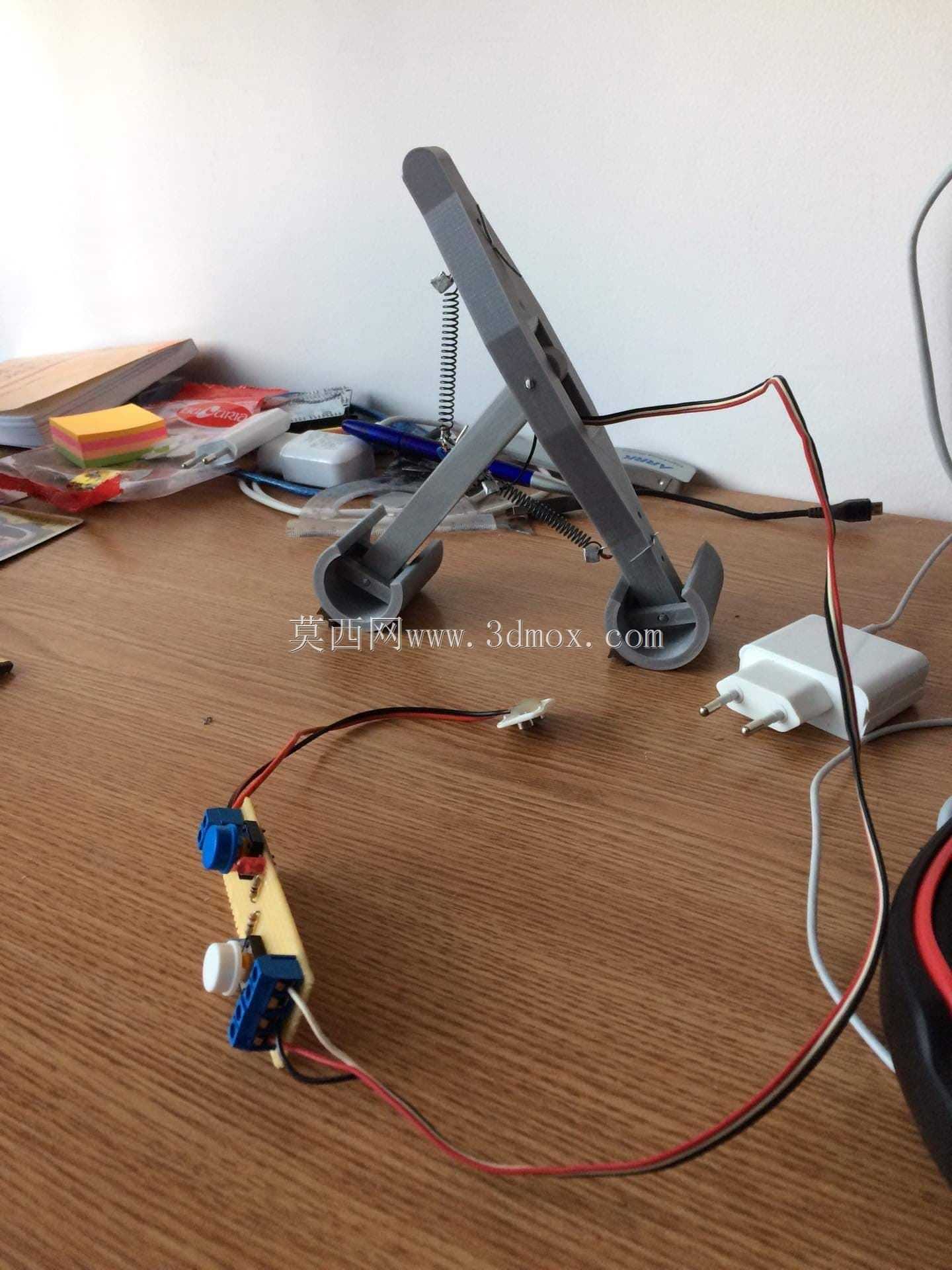

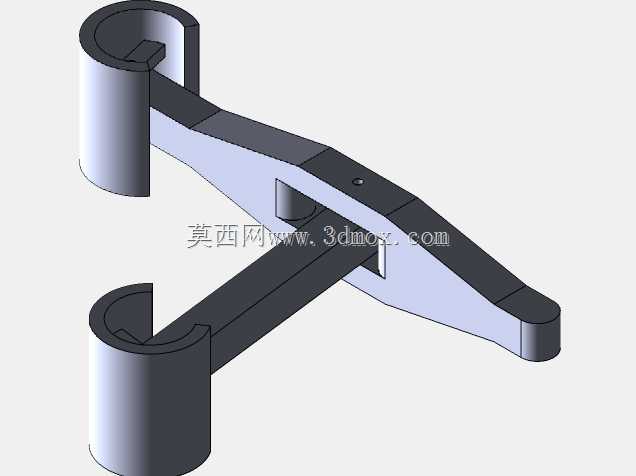

　　单手即可完成角度调整，适配不同坐姿下的视线角度，避免长时间低头查看设备造成的颈部疲劳。结构的底座部分采用了分体式支撑脚设计，两个支撑脚向两侧展开形成稳定的三角支撑面，接触桌面的位置做了平面加宽处理，增大与桌面的接触面积，即使放置在略有倾斜的操作台上，也能保持整体结构的稳定性，不会轻易出现侧翻滑落的情况。支撑托板部分做了内凹的限位挡边，托板底部的挡边高度控制在8mm，既可以挡住厚度在12mm以内的电子设备，避免设备从托板上滑落，又不会遮挡设备底部的接口，方便充电线、调试线材的连接，不会对设备的外接线路造成干涉。配套的接线模块部分，采用了标准的端子接线结构，可直接与低压供电线路连接，为支架上固定的电子设备提供外接供电扩展，

　　模块上集成了调节电位器，可根据实际需求调整输出参数，适配不同供电规格的小型电子设备，接线端采用了快接式端子设计，无需焊接即可完成线路连接，方便实训场景下的快速拆装与线路调整。整体结构的安装边界控制十分紧凑，完全展开后底座的横向宽度为120mm，纵向深度为95mm，放置在桌面上不会占用过多的操作空间，即使在摆满工具、元器件的实训操作台上，也能找到合适的放置位置。结构的所有零部件均采用常见的工程塑料与标准五金件加工，支撑臂部分做了加强筋设计，在保证整体结构强度的前提下尽可能降低整体重量，整体自重控制在150g以内，方便日常移动携带，可根据使用需求在不同的桌面场景间转移使用。铰接位置的转轴采用了标准的五金销轴配合阻尼垫片，

　　长期使用也不会出现角度松垮的情况，阻尼力度经过反复调试，调整角度时手感顺滑，调整到位后又能提供足够的锁止力，即使在支撑位置放置重量稍大的小型平板设备，也不会出现支撑角度自行下滑的问题。托板的背面预留了标准的走线槽位，外接的供电线路、信号线路可以顺着走线槽排布，避免线路杂乱缠绕在支架周围，影响桌面的整洁度，也能避免线路被拉扯时带动支架移位。支撑脚的底部可以粘贴防滑橡胶垫，进一步增大与光滑桌面之间的摩擦力，即使在玻璃桌面、烤漆桌面这类摩擦力较小的平面上使用，也能保持稳定的支撑状态，不会轻易滑动。从结构设计的合理性来看，这款支撑结构没有采用复杂的一体化成型设计，所有零部件均可拆分，单个零件的结构都十分简单，不需要复杂的加工工艺即可生产制造，后期如果某个零部件出现损坏，也可以单独更换，不需要整体报废，降低了长期使用的维护成本。在实际的教学实训场景中，这类支架还可以作为小型调试平台的辅助支撑结构，用来固定小型显示模块、传感器模块等实训组件，配合接线模块完成简单的电路调试实验，拓展了结构的使用场景，不局限于消费电子设备的支撑用途。整体结构的棱角位置都做了圆角处理，没有尖锐的边角，日常使用移动时不会划伤桌面，也不会划伤操作者的手部，符合日常桌面使用的安全要求。
