双立耳铰接式支撑连接座结构设计

　　该铰接支撑连接座属于机械系统中常见的传力与定位构件，在各类需要实现铰接转动、载荷承载的设备场景中应用广泛，常见于小型工程机械的连杆机构、自动化生产线的摆臂连接位、轻工设备的翻盖支撑结构、输送线的挡料摆架铰接点等位置，核心作用是为配套的铰接销轴提供稳定的安装基准，同时将铰接位置承受的径向载荷、小幅冲击载荷均匀传递到下方的安装基体上，避免铰接点出现应力集中导致的结构失效。

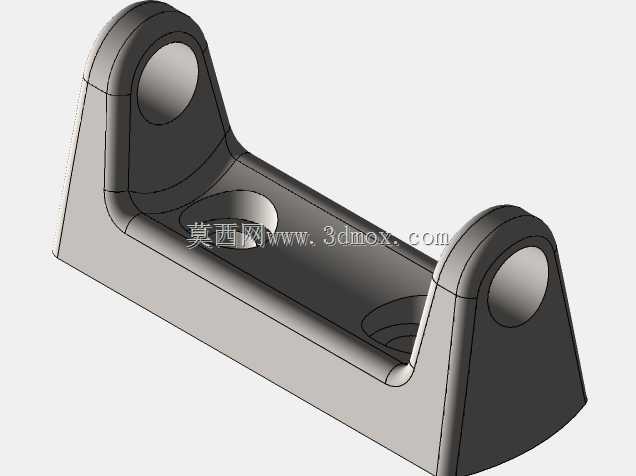

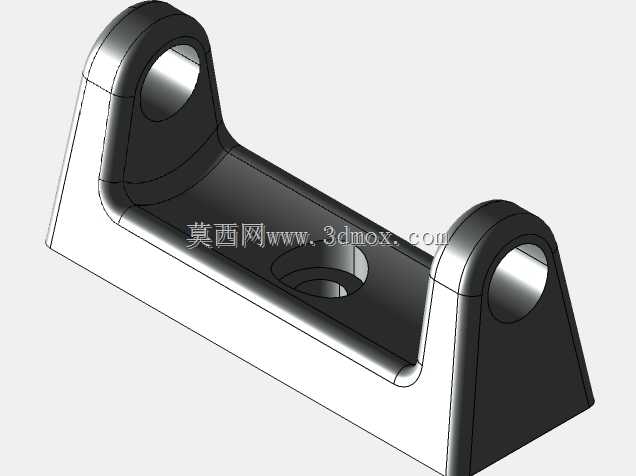

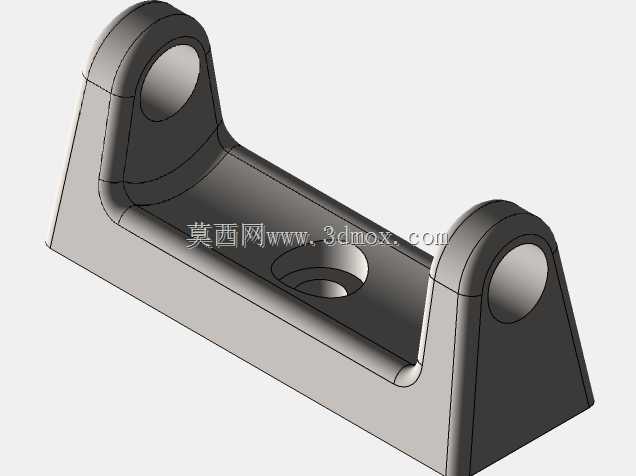

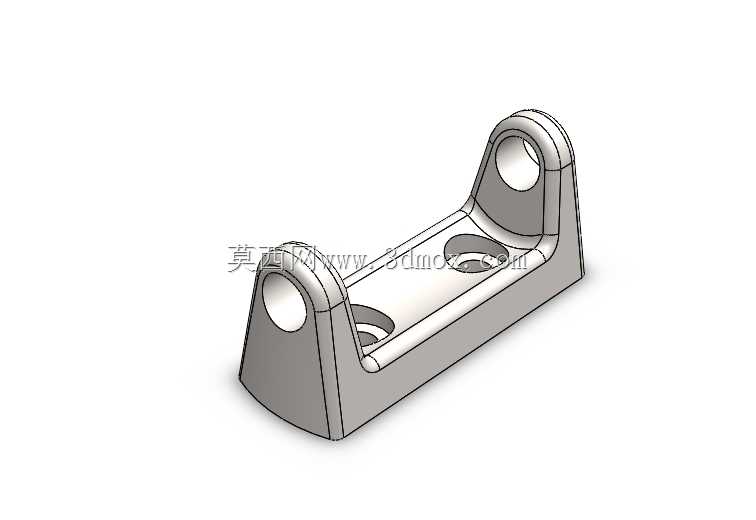

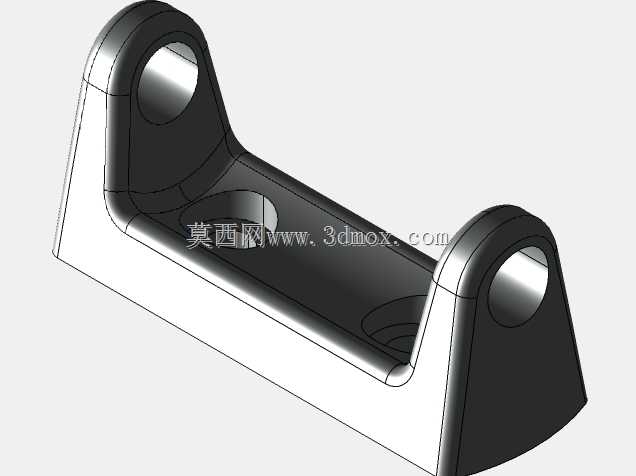

　　从结构功能来看，该零件采用一体化铸造成型后机加工的工艺路线设计，主体为长条形的基座本体，两端向上延伸出对称的立式支撑耳板，两块耳板上同轴加工有贯穿的铰接孔，孔位内壁预留了精加工余量，用于后续与销轴配合时保证同轴度公差，避免销轴安装后出现卡滞、偏磨的问题。基座本体的平面上加工有两个沉头安装孔，用于穿装内六角螺栓将整个支撑座固定在安装基体上，沉孔结构可以保证螺栓安装后头部不突出基座平面，不会对上方铰接的摆动构件造成运动干涉。两块耳板之间的空腔为铰接摆臂的活动预留了足够的摆动空间，空腔底部的圆弧过渡结构可以减少应力集中，同时避免摆臂摆动到下极限位置时与基座发生硬碰撞。

　　设计过程中首先根据铰接点的额定承载载荷计算耳板的厚度与铰接孔的直径，按照剪切强度与挤压强度校核公式，确定耳板厚度为铰接孔直径的0.8倍，保证耳板在承受额定径向载荷时不会出现剪切断裂，同时铰接孔的壁厚满足挤压应力要求，避免长期交变载荷下孔位出现塑性变形。基座的长度尺寸根据两个安装孔的孔距确定，孔距设计参考常用的安装基体螺孔标准间距，保证该支撑座可以直接适配现有标准安装位，不需要额外对安装基体进行二次打孔加工。基座底部设计为平面结构，平面度公差控制在0.1mm以内，保证安装后与基体表面完全贴合，避免安装后出现倾斜导致铰接孔轴线偏移，影响铰接构件的运动精度。

　　安装边界方面，该支撑座的整体高度控制在较低水平，降低了铰接点的重心高度，提升了整个铰接机构的稳定性，耳板外侧的圆弧过渡结构避免了安装过程中尖锐棱角对操作人员造成划伤，同时减少了零件搬运过程中的磕碰损伤概率。铰接孔的两端加工有倒角，方便销轴的装配导入，降低装配难度，沉头安装孔的倒角与螺栓头部的锥面匹配，保证螺栓拧紧后可以自动对中，不会出现偏载导致的螺栓断裂问题。零件的壁厚设计均匀，最小壁厚满足铸造工艺要求，避免铸造过程中出现缩孔、浇不足等缺陷，同时非配合面保留铸造拔模斜度，方便脱模生产，降低制造成本。

　　在实际选型应用时，需要确认铰接孔的直径与配套销轴的直径公差配合，一般采用间隙配合，保证铰接转动的灵活性，同时配合间隙控制在合理范围内，避免间隙过大导致的摆动冲击。安装时需要保证两个安装螺栓的拧紧力矩一致，避免基座因受力不均出现翘曲，导致铰接孔轴线偏斜。该结构的设计兼顾了承载能力、装配便利性与工艺可行性，在中小载荷的铰接场景下可以替代复杂的焊接式支撑座，减少现场焊接加工的工作量，提升装配效率，同时一体化的结构相比焊接结构具有更好的抗疲劳性能，适合长期在交变载荷下工作的设备场景使用。
