双叉式铰接连接吊耳结构设计

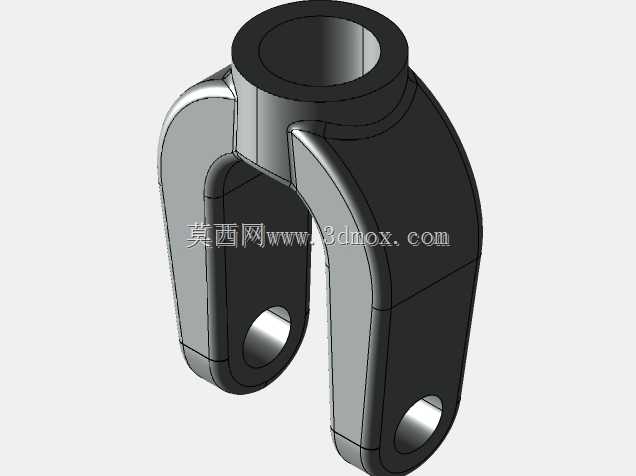

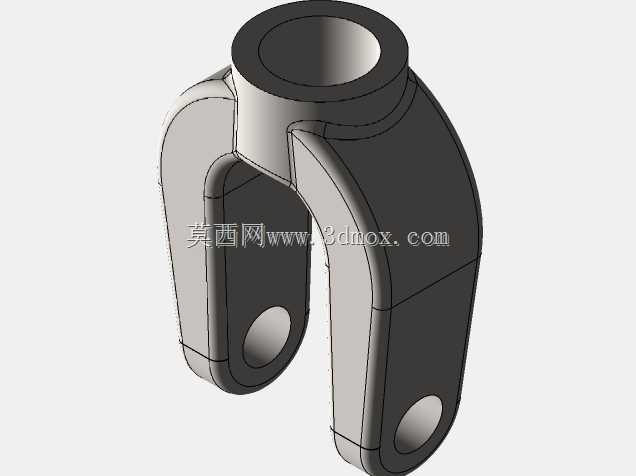

　　该双耳铰接结构件在工程场景中主要承担载荷传递与铰接转动功能，常见于起重吊具、工程机械连杆组、设备吊装点位、悬架连接节点等位置，核心作用是通过销轴配合实现两个构件之间的相对转动，同时传递沿构件轴向的拉压载荷，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，主体采用上端圆柱套筒加下端双叉耳的布局，上端的贯通圆柱孔用于与主承载杆轴过盈配合或者键连接，实现与上部构件的刚性固定，孔壁的厚度经过载荷校核，能够满足额定载荷下的剪切与挤压强度要求，避免孔壁失稳变形。下端的两个平行叉耳对称分布，每个叉耳上都加工有同轴的销轴孔，两个孔的同轴度公差控制在0.02mm以内，保证销轴穿入后不会出现卡滞、偏磨的问题，叉耳的外侧做了圆弧过渡处理，

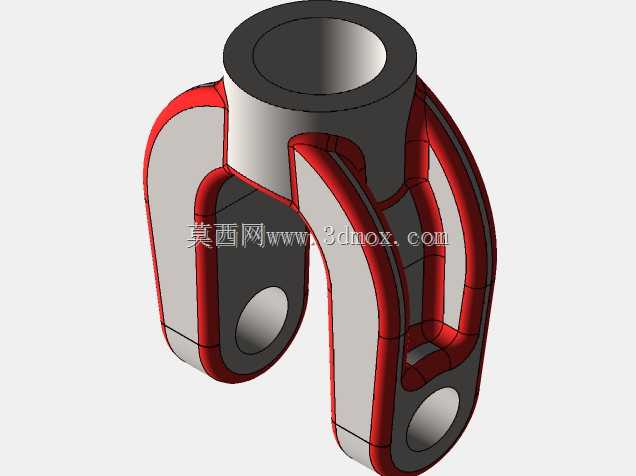

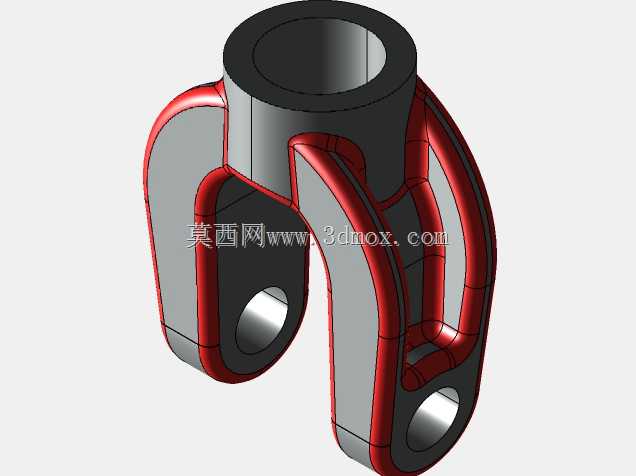

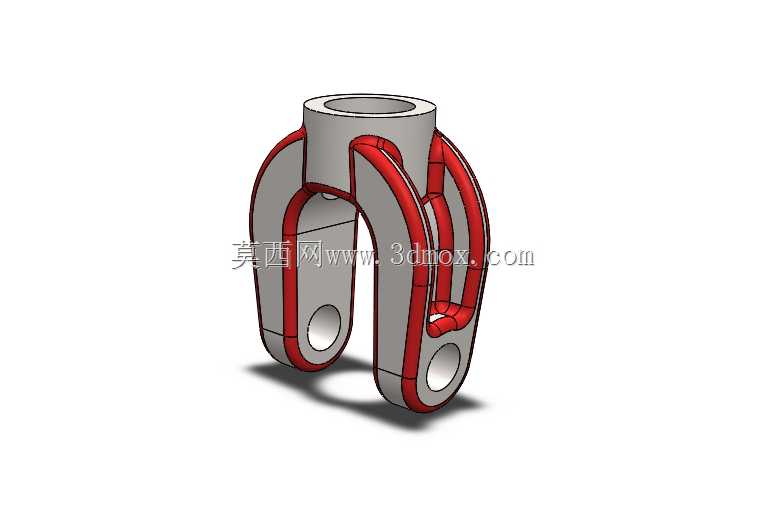

　　既减少了应力集中点，也避免安装时锐角划伤操作人员。叉耳与上端筒体的连接位置设置了加厚的过渡筋，筋条沿着载荷传递路径布置，将筒体承受的轴向力均匀分散到两个叉耳上，避免连接根部出现应力断裂的问题，红色包覆区域为耐磨衬套的安装位，衬套采用耐磨非金属材质，压装在叉耳的销轴孔内，能够在销轴转动时减少金属件之间的直接摩擦，延长构件的使用寿命，同时衬套磨损后可以单独更换，降低维护成本。从安装边界来看，上端圆柱套筒的外径与配套的杆轴安装孔尺寸匹配，装配时可以采用热装或者顶丝固定的方式，保证连接无松动；下端两个叉耳的开档尺寸与配套的连接耳片厚度匹配，预留0.2-0.5mm的间隙，保证转动时不会出现侧向卡滞，销轴孔的直径与标准销轴尺寸适配，

　　可直接选用国标圆柱销或者带孔销轴配合开口销使用，无需二次加工。在实际选型应用时，需要根据额定工作载荷校核叉耳的拉伸强度、销轴孔的挤压强度以及上端筒体的剪切强度，该结构的载荷传递路径直接，没有冗余的结构设计，整体重量控制在较低水平，同时能够满足中等载荷工况下的铰接使用需求。设计过程中对叉耳的外形做了优化，外侧采用流线型轮廓，没有突兀的直角结构，既减少了锻造或者铸造时的工艺缺陷，也降低了构件在运动过程中与周边部件发生干涉的概率。筒体上端的端面做了倒角处理，方便装配时杆轴的导入，叉耳下端的销轴孔口同样做了倒角，便于销轴的快速穿入，提升现场装配的效率。该结构的受力特点是当承受轴向拉力时，两个叉耳均匀分担载荷，每个叉耳承受一半的总拉力，

　　应力主要集中在叉耳孔的上下侧以及叉耳与筒体连接的根部，通过加厚过渡筋以及圆弧过渡的设计，将这些位置的最大应力控制在材料许用应力的70%以内，留有足够的安全余量，满足工程使用的安全要求。在动载荷工况下，铰接位置的衬套能够吸收一定的振动冲击，减少销轴与孔壁之间的冲击磨损，提升构件的疲劳寿命。该结构可适配多种不同的应用场景，通过调整筒体直径、叉耳开档尺寸、销轴孔直径等参数，即可匹配不同载荷等级、不同安装空间的使用需求，无需对整体结构布局做大幅改动，具备较强的通用性。
