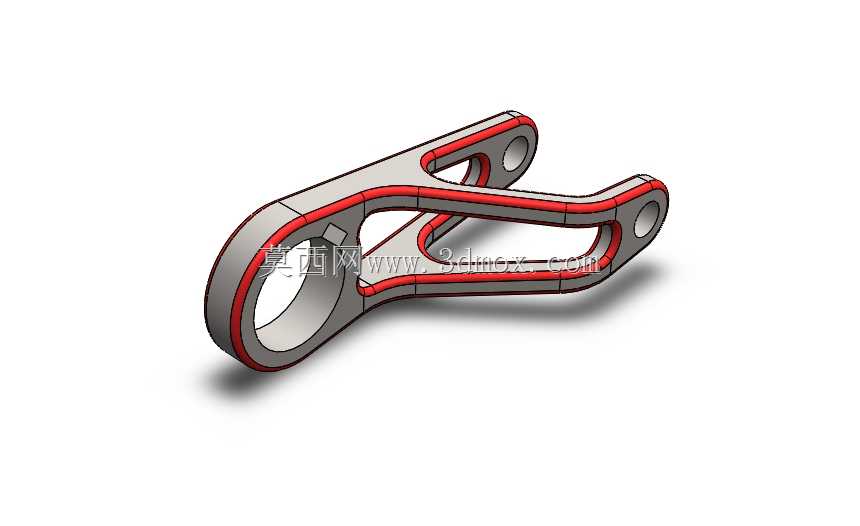

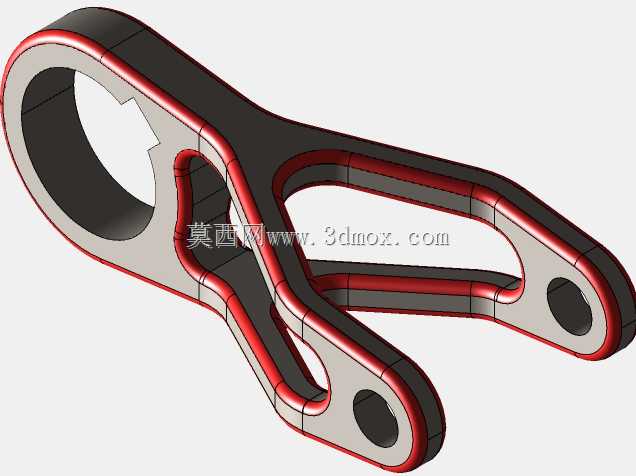

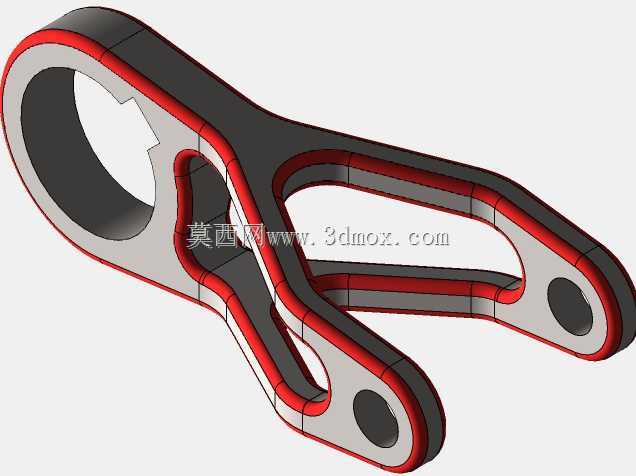

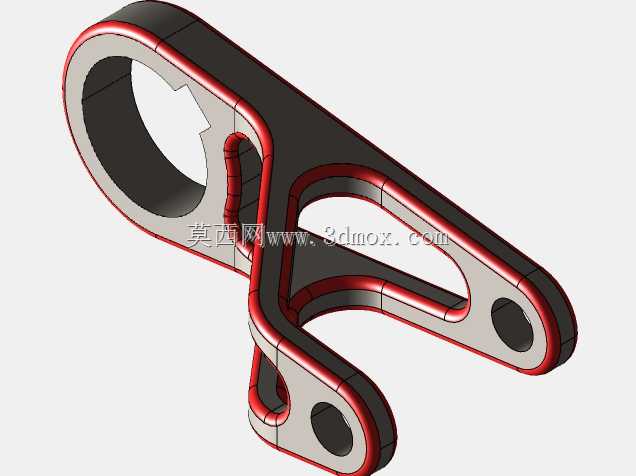

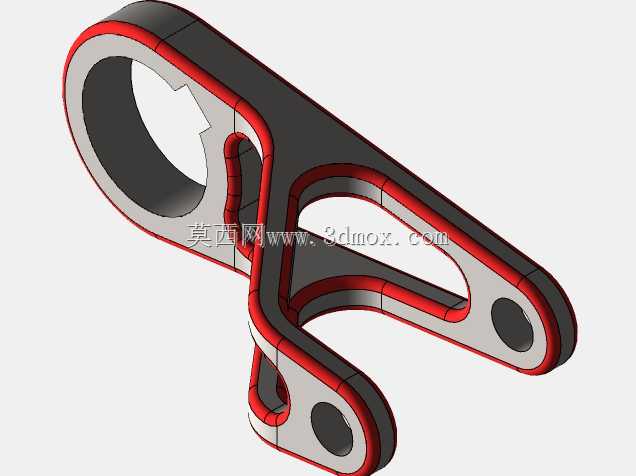

镂空式双安装孔异形连接摇臂结构

　　该异形摇臂构件属于机械传动系统中的典型连接件，在轻工自动化设备、小型执行机构、非标工装夹具中应用广泛，核心作用是传递往复摆动力矩，将驱动端的旋转或直线位移转化为执行端的指定行程动作，相比等截面直摇臂，其异形轮廓可在有限安装空间内规避周边管线、相邻构件的干涉，适配紧凑布局的设备内部装配需求。从功能特性来看，构件一端为大尺寸通孔，用于与固定铰接销轴配合，作为摆动的旋转基准，孔位内壁需满足较高的圆柱度与表面粗糙度要求，保证铰接转动时无卡滞、旷量控制在装配公差允许范围内；另一端延伸出两个带通孔的支耳，用于连接执行端连杆或负载接头，双孔位的中心距经过严格校核，匹配传动比要求，确保摆动过程中行程误差控制在设计阈值内。主体结构采用大面积镂空设计，

　　并非单纯为了视觉效果，而是在保证整体抗弯、抗扭强度的前提下，最大限度降低构件自身重量，减少摆动过程中的转动惯量，降低驱动端的动力负载，同时镂空区域可作为走线通道或减重留空，适配设备内部的布线需求，边缘的红色嵌条区域为结构加强筋，沿构件受力的主应力方向布置，抵消摆动过程中产生的弯曲应力，避免长期交变载荷下出现结构变形或疲劳断裂。设计阶段首先明确安装边界条件：大端铰接孔的中心作为坐标原点，两个支耳孔的中心连线与大孔中心的相对位置、夹角均根据传动行程反推计算，整体外轮廓的最大包络尺寸需满足安装腔体内的空间限制，确保摆动全行程中不会与周边的机架、护板、其他运动构件发生碰撞；壁厚设计遵循等强度原则，受力集中的铰接孔周边、

　　支耳与主体连接位置做局部加厚处理，非主要受力区域通过镂空减薄，在重量与强度之间找到最优平衡点。安装时需注意，大端铰接孔需配合自润滑衬套使用，减少转动磨损，支耳端的连接销轴需加装防松卡簧或锁紧螺母，避免高速摆动过程中销轴脱出；构件主体可采用铝合金铣削加工或不锈钢精密铸造工艺成型，表面做阳极氧化或钝化处理提升耐磨与防锈性能，红色加强区域可根据使用需求做包胶或涂覆耐磨涂层，降低与周边构件意外接触时的磨损风险。在实际选型应用中，该类摇臂常配套小型气缸、伺服舵机使用，用于自动化分拣设备的拨料机构、小型包装设备的推料执行端、检测设备的工位切换摆臂等场景，相比标准直摇臂，其异形结构无需额外加装转接件即可适配特殊角度的传动需求，

　　减少装配环节的零件数量，提升机构整体的可靠性。建模过程中需重点关注各孔位的同轴度、轮廓面的过渡圆角处理，避免应力集中，镂空区域的内壁需做顺滑过渡，减少加工时的应力残留，装配前需对铰接孔进行铰孔处理，保证与销轴的配合间隙符合设计要求，摆动测试时需全程无卡滞、无异响，满负载循环测试下无明显变形，才能满足实际工业场景的长期使用要求。
