双铰接式长柄操纵杠杆结构设计

　　该双铰接长柄操纵构件属于手动操纵类五金配件范畴，在各类中小型手动工装、便携机具、轻工设备的手动操纵回路中应用广泛，常见于手动夹持工装、小型压力机具、便携锁紧装置、非机动车操纵系统的力传递环节，核心作用是将人手施加的握持力通过杠杆放大后传递至执行端，完成锁紧、压合、离合切换、行程触发等动作，相比直推式操纵结构，这类长杠杆结构可在人手施加较小握力的前提下，在执行端输出数倍于输入力的操作力，大幅降低手动操作的劳动强度，同时长柄的设计可适配人手握持的施力习惯，减少长时间操作带来的手部疲劳。

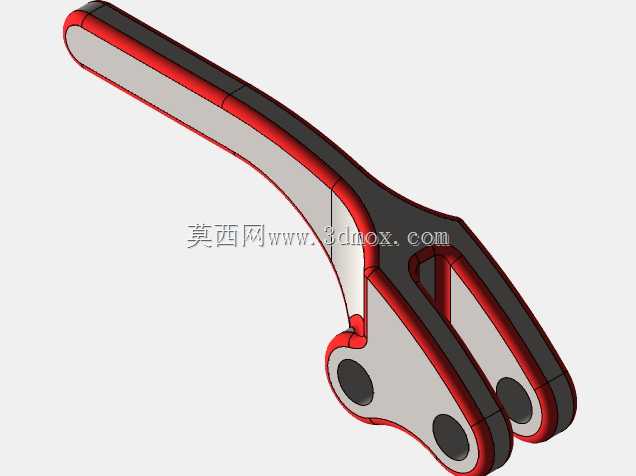

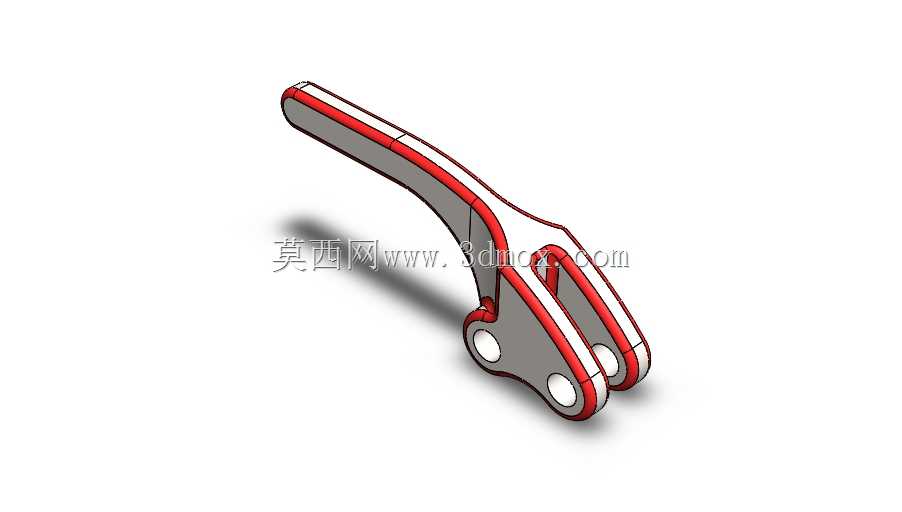

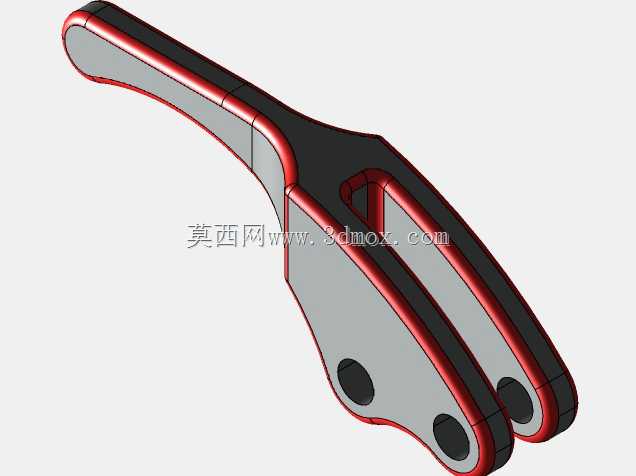

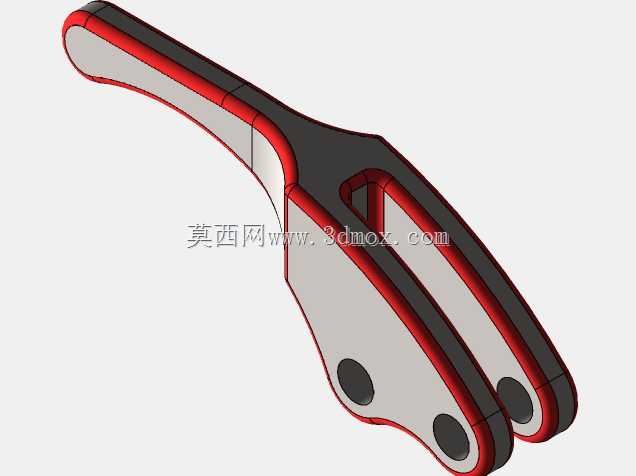

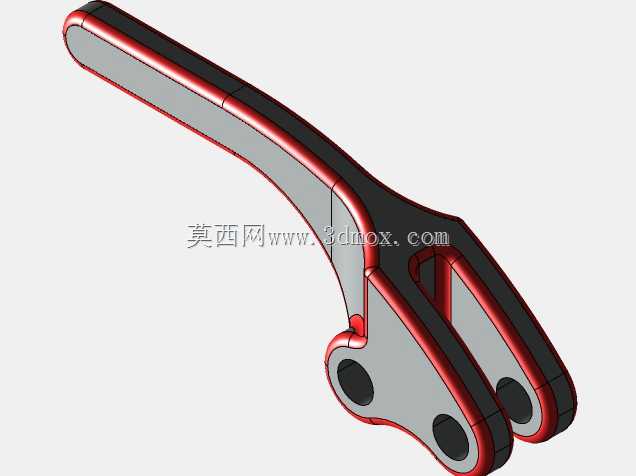

　　从结构设计逻辑来看，该构件采用单臂双铰接端的布局，长柄段为主要的力臂输入段，整体沿握持施力方向做流线型收窄设计，柄身截面采用带圆弧过渡的扁钢形态，既保证柄身承受弯曲载荷时的结构强度，又避免锐边棱角对操作人员手部造成划伤，柄身边缘做全包覆式的缓冲层设计，可在握持时增大手部与构件的摩擦力，避免施力过程中出现打滑，同时缓冲层可吸收操作过程中产生的微小振动，提升操作手感。构件下端的双叉铰接端为核心的力传递连接部位，两个同轴的铰接孔分别对应不同的连接场景，靠前侧的铰接孔作为构件的固定旋转支点，安装时通过销轴与设备的固定基座连接，作为整个杠杆摆动的旋转中心，靠后侧的铰接孔作为力输出端，通过销轴与执行端的连杆、拉杆或者锁紧压头连接，将杠杆摆动产生的位移与作用力传递至执行部件。

　　设计过程中首先需要明确操纵行程与力放大比的匹配关系，根据实际应用场景的需求，确定固定铰接点到握持端的力臂长度，以及固定铰接点到输出铰接点的阻力臂长度，两者的比值即为杠杆的理论力放大倍数，同时要核算整个摆动行程范围内，握持端的摆动位移是否符合人手操作的舒适区间，一般手动操纵类构件的单行程摆动角度控制在15度到30度之间，避免摆角过大导致手腕过度弯折，或者摆角过小导致操作行程不足无法触发执行端动作。铰接孔的位置精度是整个构件设计的核心公差项，两个铰接孔的同轴度需要控制在0.05mm以内，固定铰接孔与输出铰接孔的中心距公差需要控制在±0.02mm范围内，避免安装后出现卡滞、行程偏差、力传递效率下降等问题；铰接孔内部需要做衬套安装预留位，实际量产时会在孔内压入铜基或者工程塑料衬套，减少销轴与构件本体的磨损，提升构件的使用寿命，同时衬套可补偿少量的安装同轴度误差，降低装配难度。

　　外形尺寸方面，该构件的整体长度适配成年人单手握持的尺寸范围，柄身最宽处的宽度不超过40mm，握持段的厚度控制在12mm到15mm之间，保证握持时手指可完全包覆柄身；双叉铰接端的开档尺寸根据配套销轴的直径以及连接端的构件厚度确定，开档宽度比配套连接耳的厚度大0.2mm到0.3mm，既保证连接后无明显旷量，又避免装配时出现过紧卡滞的问题。安装边界上，需要预留构件摆动时的全行程空间，避免构件摆动过程中与周边的设备基座、其他零部件发生干涉，尤其是柄身摆动的圆弧轨迹范围内，不能有凸起的结构件或者管线；固定铰接端的安装基座需要具备足够的结构强度，能够承受杠杆操作时产生的支撑反力，避免长期使用后基座出现变形导致杠杆卡滞；输出端的连接构件需要与铰接孔做等直径的销轴匹配，销轴的抗剪切强度需要满足最大操作力下的载荷要求，避免操作过程中销轴断裂引发安全问题。

　　从结构强度校核的角度，柄身的危险截面出现在固定铰接点与柄身过渡的位置，该位置承受最大的弯曲载荷，设计时通过加大过渡圆角、优化截面厚度来提升该位置的抗弯强度，避免长期反复施力后出现疲劳断裂；柄身表面的包覆层采用耐磨损、耐油污的非金属材质，适配车间、户外等多场景的使用环境，避免油污、灰尘附着后影响握持摩擦力。该构件的结构设计兼顾了操作舒适性、力传递效率与结构耐用性，没有多余的冗余结构，整体重量控制在手动操作可轻松带动的范围内，同时所有的棱角位置都做了倒钝处理，消除操作过程中的安全隐患，适合在各类需要手动操纵力放大的五金结构、小型机具中作为核心操纵构件使用。
