异形曲面底座式连接支撑结构件

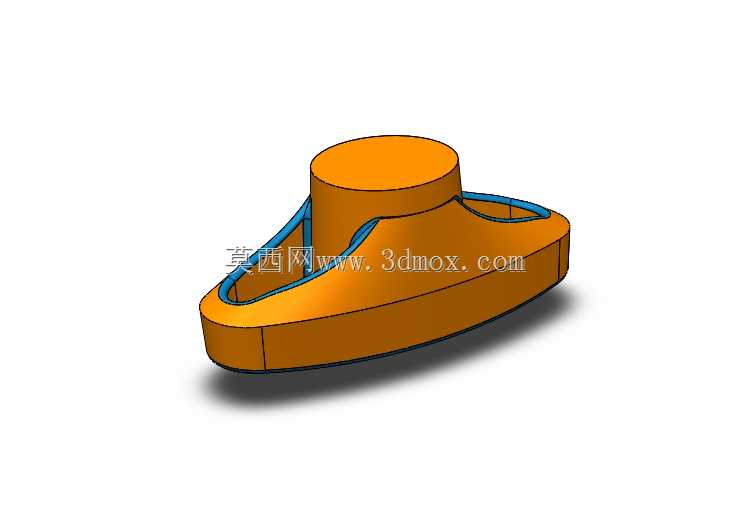

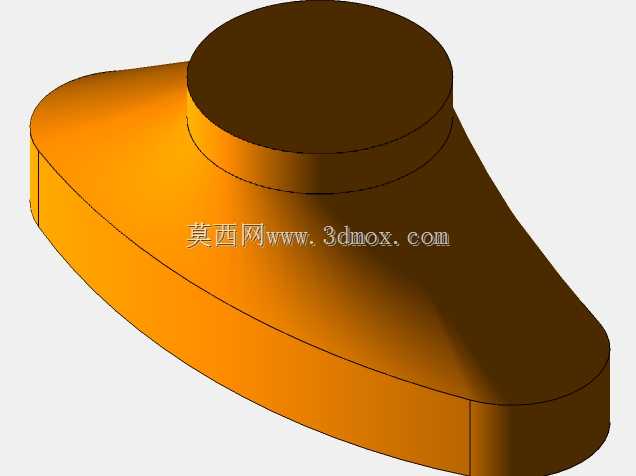

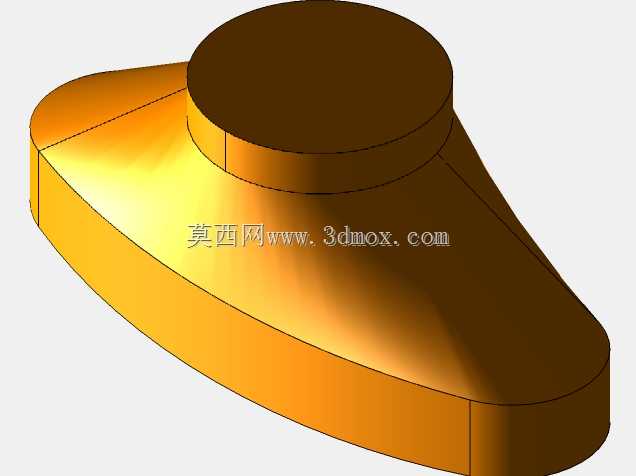

　　这类带曲面过渡的异形支撑结构件，常应用在需要兼顾流体导向、安装定位与外观包覆的设备场景中，比如小型手持动力工具的端盖连接座、桌面型通风设备的出风口基座、或是小型流体管路的转接支撑位，实际使用中既承担上部柱状部件的承载固定，也通过下部延展的船型曲面结构分散受力，避免安装后局部应力集中导致的连接失效。从结构设计逻辑来看，上部的圆柱段是核心的连接基准，内孔可根据适配需求设计为光孔、螺纹孔或是卡扣位，用来对接上方的功能组件，比如阀杆、风管接头、操作旋钮基座这类需要垂直安装的部件，圆柱段的高度预留了足够的连接配合长度，保证装配后不会出现径向晃动，同时圆柱与下部壳体的过渡位置做了大圆角顺滑处理，一方面是减少注塑或铣削加工时的应力集中，

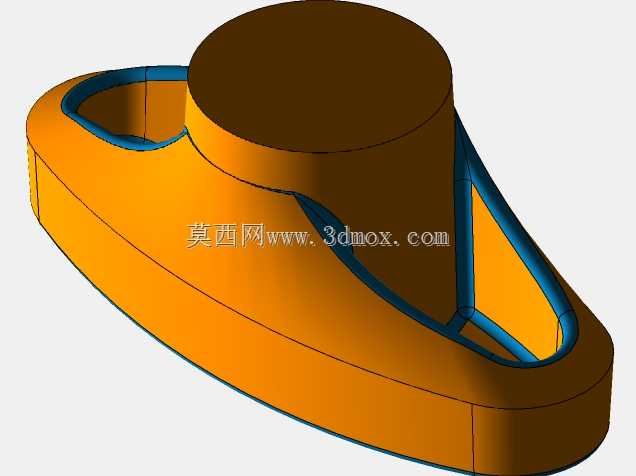

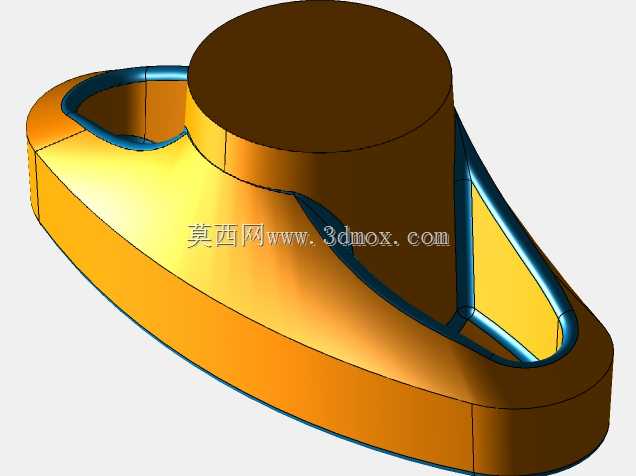

　　避免成型后出现开裂变形，另一方面也能减少流体经过时的风阻或流阻，当该部件用在通风或流体输送场景时，顺滑的曲面能降低紊流产生的概率，提升介质输送的稳定性。下部的船型延展壳体是整个部件的安装基础，底部为平面结构，可通过胶粘、螺丝锁附或是卡扣卡接的方式固定在设备的安装面板上，延展的轮廓相比单纯的圆柱底座大幅提升了接触面积，即使是用在薄壁塑料壳体的设备上，也不会因为局部压强过大导致安装面凹陷变形；壳体边缘做了内凹的台阶结构，这个结构一方面是用来安装密封胶条，当部件需要在有防尘、防溅水要求的场景使用时，台阶内嵌入的胶条可以和安装面紧密贴合，达到IP54左右的防护等级，另一方面这个台阶也可以作为装配定位止口，安装时直接卡入设备面板的预开孔内，

　　不需要额外做定位治具就能快速找准安装位置，提升装配效率。在建模过程中，这类曲面结构需要重点控制壁厚的均匀性，整个壳体的壁厚保持在2mm左右，相邻位置的壁厚差不超过0.3mm，避免注塑成型时出现缩痕、翘曲的问题，曲面的曲率变化要保持G2连续，尤其是圆柱段和下部壳体衔接的位置，不能出现曲率突变，否则不仅会影响外观质感，在承受冲击载荷时也容易在曲率突变位置产生断裂。从安装边界来看，下部船型结构的最大宽度控制在适配常规手持设备或小型桌面设备的尺寸范围内，安装孔位如果采用螺丝固定的话，孔位中心距离边缘的距离不小于螺丝公称直径的2倍，保证锁附时螺丝柱有足够的强度不会开裂；上部圆柱段的外径根据连接需求预留了标准件适配公差，如果是和标准管路对接，

　　外径公差按照h7级控制，保证装配后的同轴度。实际使用中，这类结构件如果采用塑料材质生产，一般选用ABS或是PC+ABS合金，兼顾强度和表面处理性能，如果是用在有耐磨要求的场景，也可以采用铝合金压铸成型，曲面部分做阳极氧化处理提升耐磨性能；结构上没有多余的冗余设计，所有的曲面和台阶都同时承担至少两项功能，没有单独为了外观设置的无效结构，在满足功能需求的前提下尽可能压缩了整体的高度和占用空间，适配小型设备紧凑的内部安装空间。在受力校核方面，需要重点验证上部圆柱段承受侧向力时的结构强度，当上部连接的部件受到100N以内的侧向冲击力时，圆柱与底座衔接位置的最大应力不能超过材料屈服强度的70%，可以通过在衔接位置内侧增设均匀分布的三角加强筋来提升强度，加强筋的厚度不超过主壁厚的0.6倍，避免背面出现缩痕；下部壳体的底面平面度控制在0.1mm以内，保证安装后和安装面贴合紧密，不会出现倾斜导致上部连接部件的同轴度超差。
