异形曲面安装连接支座结构设计

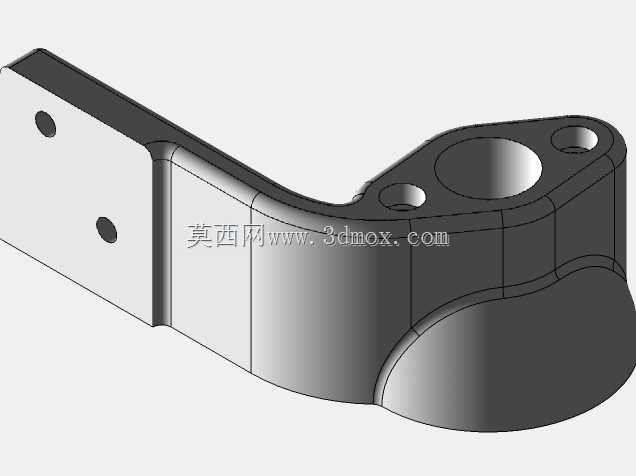

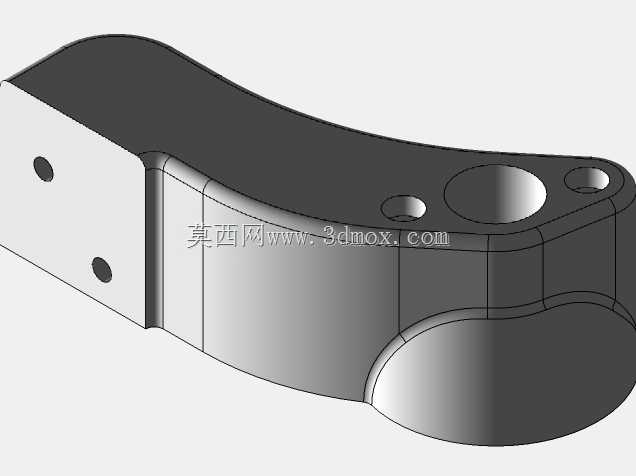

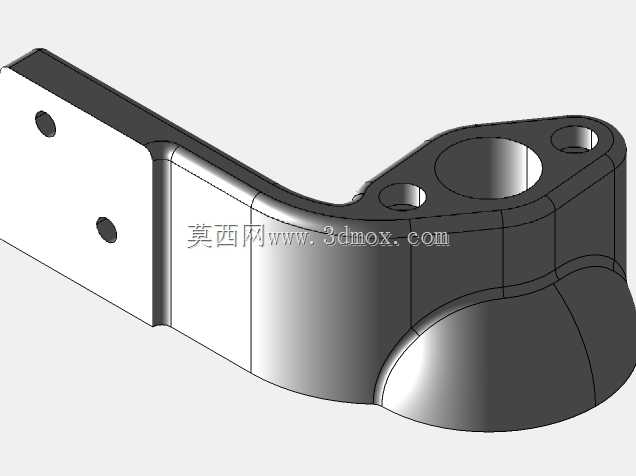

　　该构件属于设备端的连接支撑类部件，在实际设备装配场景中，主要承担相邻功能组件的定位衔接与载荷传递作用，常见于小型动力设备、手持操作机具或者便携类机电产品的内部安装位，用来固定内部功能模块，同时抵消设备运行过程中产生的小幅振动与侧向冲击力，避免内部组件出现移位、松脱的问题。从结构设计逻辑来看，构件采用一体化铸造成型的主体思路，整体分为弧形曲面端与平直安装腔两个功能区段，弧形曲面端的外轮廓做了顺滑的圆角过渡，既可以避免装配过程中锐边划伤操作人员或者相邻线缆，也能在紧凑的设备内部空间里规避与周边构件的运动干涉，适配设备外壳的内部曲面造型，减少不必要的空间浪费。平直段的腔体结构做了内凹设计，腔体内部预留的多个沉头安装孔位，

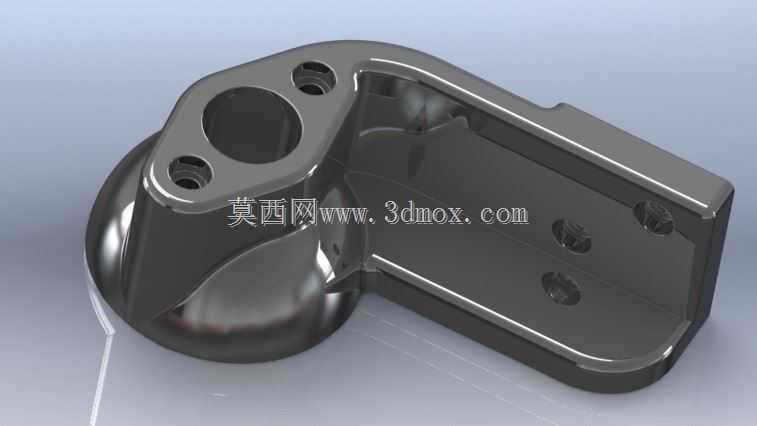

　　孔位的同轴度与端面垂直度都做了公差约束，能够保证配套紧固件安装后不会突出构件表面，确保安装面的贴合度，同时沉孔结构可以隐藏螺栓头部，进一步压缩装配所需的空间尺寸。构件上的三个集中布置在弧形端凸台上的安装孔，采用三角形排布方式，这种排布逻辑可以在最小的凸台面积上实现最稳定的三点固定效果，相比单孔或者双孔固定，三角形排布能够更好地抵抗多方向的扭转力矩，避免连接部位在长期受载后出现松动偏移。在安装边界的设计考量上，构件的整体外轮廓没有突出的异形结构，所有棱边都做了R2以上的圆角处理，安装时的定位基准选在平直腔体的底平面，该平面的平面度公差控制在合理范围内，保证装配时能够与设备基座的安装面完全贴合，不会出现装配间隙导致的应力集中问题。

　　弧形端的大尺寸通孔是为配套的轴类或者管线类部件预留的穿越通道，孔壁的厚度做了均匀化处理，避免壁厚差异过大导致成型过程中出现缩孔、变形等缺陷，同时孔口位置做了倒角导向，方便配套部件的装配穿入，减少装配时的对位难度。从实际使用的工况适配角度，该构件的壁厚设计遵循等强度原则，在载荷传递的路径上适当增加壁厚，在非承载的腔体侧壁位置做了适度的减薄，既保证整体结构的刚性满足使用要求，又能尽可能降低构件自身重量，适配便携类设备对整机重量的控制需求。构件表面的光洁度设计也结合实际使用场景做了区分，安装贴合面的光洁度要求更高，非配合的外表面则保留适中的粗糙度，既不影响外观质感，也能控制加工成本。在装配逻辑上，该构件不需要额外的复杂工装辅助定位，

　　依靠平直段的腔体边缘就可以实现快速对位，紧固件从沉孔位置穿入后直接与基座的螺纹孔锁紧，装配工序简单，后期维护拆卸也十分便捷，不需要拆解周边过多的相邻部件就可以完成该构件的更换作业。针对设备运行中可能产生的振动问题，构件的结构形态避免了大跨度的薄壁悬臂结构，所有连接部位都做了加强过渡，减少共振发生的概率，保证长期使用下的结构稳定性。
