弯臂式带座倾斜安装支撑连接构件

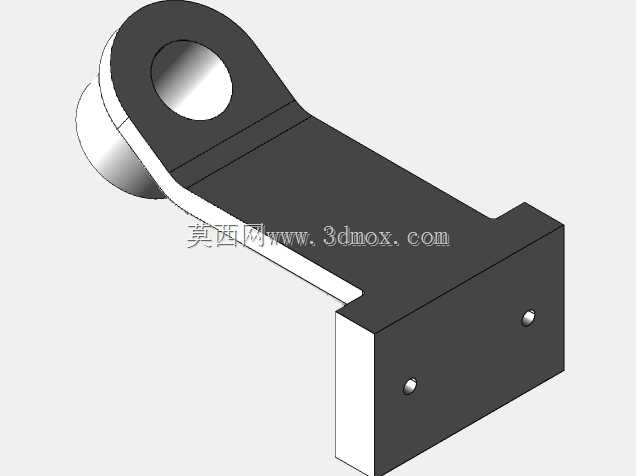

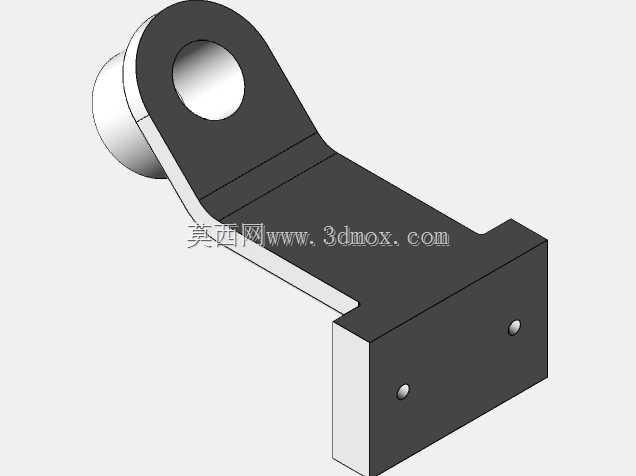

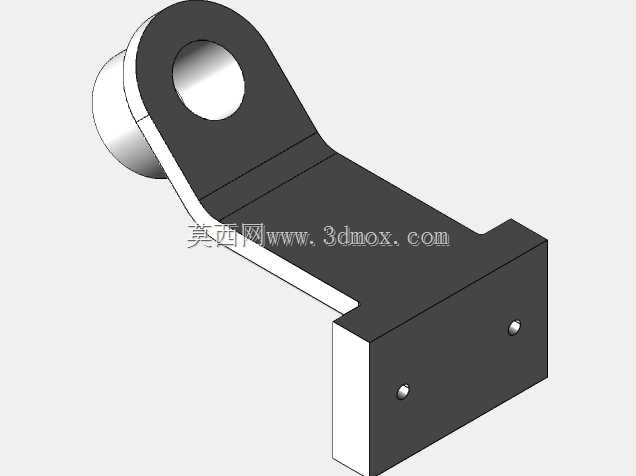

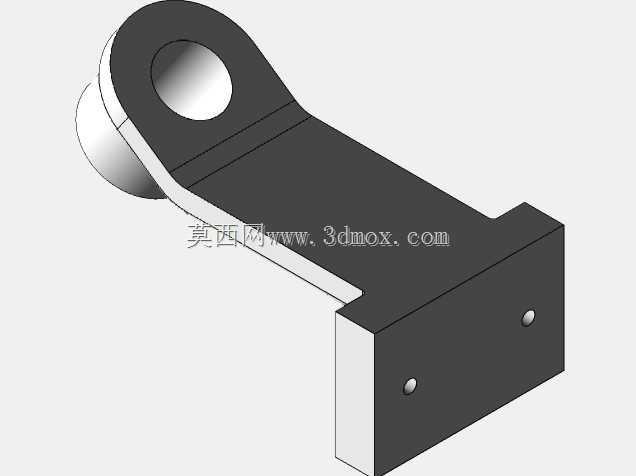

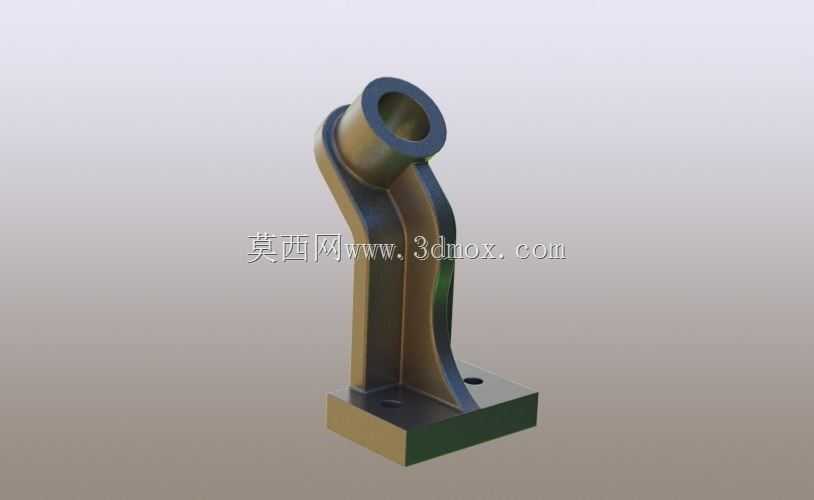

　　该支撑连接构件主要应用于需要倾斜角度传导支撑力的工业设备装配场景，常见于轻工生产线的导向组件安装、小型工装夹具的角度定位模块、检测设备的传感器安装支架等工况，可在垂直安装基面与倾斜安装的功能部件之间形成稳定的刚性连接，避免直接倾斜开孔带来的基面应力集中问题。构件底部为方形安装法兰座，座体上预留两个对称分布的沉头安装孔，可适配M6规格内六角圆柱头螺钉完成与安装基面的锁紧固定，法兰座厚度经过受力校核，在承受上端部件额定载荷时不会出现基座翘曲变形，安装时需保证法兰座与安装基面的贴合度，平面度公差需控制在0.05mm以内，避免锁紧后构件出现附加内应力。从基座向上延伸的弯臂段采用流线型变截面设计，并非等径直杆结构，靠近基座位置的截面宽度更大，

　　顺着支撑力传导方向逐步收窄后再延伸至上端的轴套连接端，这种变截面设计既可以优化应力分布路径，让载荷从上端轴套顺畅传导至底部安装座，避免直角连接处出现应力断裂风险，同时也能减少不必要的材料冗余，降低构件整体重量。弯臂的倾斜角度经过精准计算，可让上端轴套的中心轴线与底部安装基面形成固定的倾斜夹角，适配需要特定角度安装的轴类部件、导向杆或者检测探头，轴套内孔为光滑圆柱面，可与配套的光轴部件形成间隙配合，配合公差选用H7/g6，既保证轴件可灵活转动或轴向滑动，又不会出现过大的配合间隙导致的晃动问题。在实际装配使用中，该构件可作为独立支撑单元使用，也可多个组合形成阵列式支撑结构，比如在小型物料分拣设备的导向轨道安装中，

　　可通过多个该构件调整轨道的倾斜角度，让物料依靠自重顺着轨道完成滑移输送；在工装夹具设计中，该构件可作为压紧臂的支撑座，让压紧气缸以倾斜角度安装，实现对异形工件的侧向压紧固定。设计过程中优先考虑了构件的加工工艺性，弯臂与基座、上端轴套的连接位置均采用大圆角过渡，既避免了应力集中，也适合采用铣削加工或者铸造成型后二次精加工的生产方式，若采用铝合金材质加工，可在保证结构强度的同时降低整体重量，适合对安装负载有要求的轻量化设备场景；若采用45号钢材质并做表面发黑处理，则可应用在载荷更大、工况更复杂的工业生产设备中，提升构件的耐磨性能与抗锈蚀能力。构件的整体安装边界紧凑，方形基座的边长尺寸控制在较小范围内，不会占用过多安装基面空间，

　　弯臂的外轮廓做了顺滑处理，没有尖锐棱角，可避免设备运维过程中剐蹭操作人员，同时也不会与周边相邻的其他部件产生运动干涉，在三维建模阶段就已经完成了装配干涉校验，确保该构件安装后，上端配套轴件的全行程运动范围内都不会与基座或者安装基面产生碰撞。
