卡特彼勒履带式推土机三维设计模型

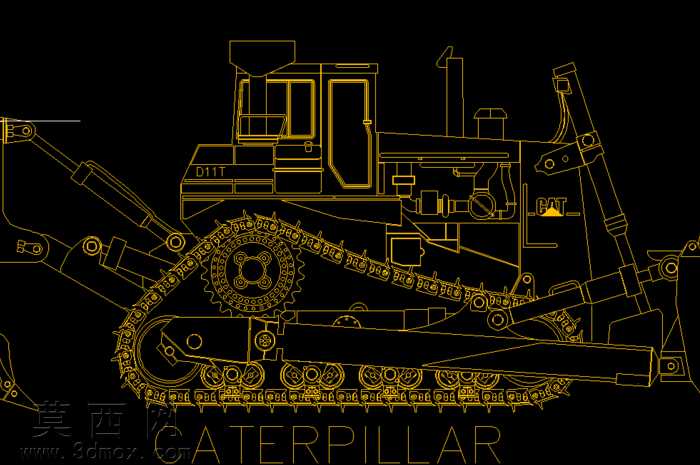

本模型为卡特彼勒D11T履带式推土机的三维设计作品，建模过程严格参照真实工程车辆的结构比例完成，完整还原了该款重型推土机的所有核心结构部件。建模阶段首先从整机轮廓基准搭建开始，先确定履带行走系统、主机舱、驾驶室、工作装置四大模块的空间位置比例，确保各部件的装配关系完全符合真实机械的运动逻辑。履带行走系统部分，完整复刻了驱动轮、导向轮、支重轮、托链轮以及履带板的啮合结构，每节履带板的销接结构都做了细节还原，能够直观展示履带传动的运动原理，驱动轮的齿形参数完全参照卡特彼勒原厂设备的设计标准，保证齿部与履带销套的啮合间隙符合工程实际。上部主机舱部分，还原了发动机舱的外形轮廓、排气系统、散热格栅以及舱体的加强筋结构，驾驶室部分按照真实设备的人机工程布局，还原了驾驶室框架、门窗结构、顶部防护栏的细节，驾驶室内的操控台轮廓也做了简化示意，兼顾模型的还原度与轻量化需求。前端工作装置部分，完整构建了推土铲、倾斜油缸、提升油缸、侧倾连杆的铰接结构，所有铰接点的位置都经过运动校核，能够模拟推土铲的提升、倾斜动作逻辑，尾部的松土器结构也做了完整还原，包含齿架、松土齿、调节油缸的对应结构。模型采用线框展示形式时，能够清晰呈现所有内部结构的连接关系，不同部件的轮廓线条区分明确，方便学习者拆解理解重型推土机的整体构造。整个建模过程遵循从整体到局部的设计思路，先搭建整机骨架确定各硬点位置，再逐步细化每个部件的细节特征，所有部件的装配约束都按照真实机械的连接方式设置，既保证了模型的外观还原度，也保留了结构的可编辑性，能够用于工程机械结构教学、设备原理演示、虚拟仿真场景搭建等场景，对于学习重型履带工程车辆的结构设计有较高的参考价值。
