精密回转式直线滑台位移调节机构

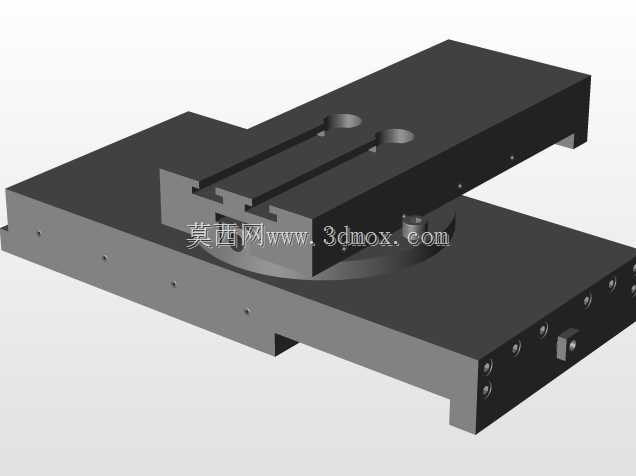

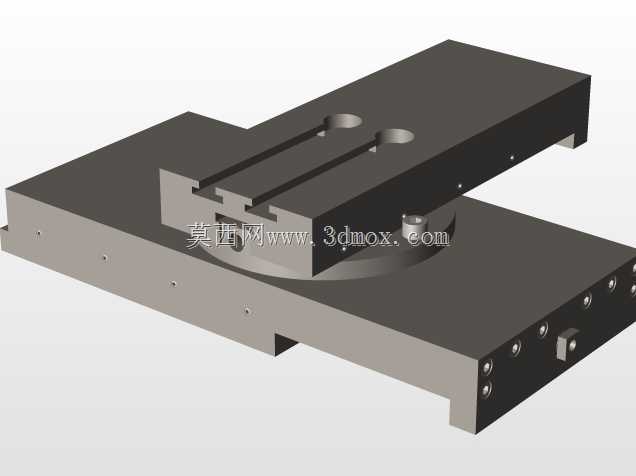

　　在精密加工、检测工位的工装搭建场景里，这类带回转底座的直线滑台结构，往往承担着小行程高精度位移调整的核心作用，很多时候需要配合千分尺或者伺服推杆完成微米级的进给，同时底座的回转功能可以让上部滑台的运动方向在水平面内实现角度调整，适配不同工位的进料、定位、检测角度需求，不用重新打安装孔调整整个基座的位置，能大幅缩减工装换型的调试时间。从结构设计逻辑来看，下部的回转基座采用了下沉式的回转支承安装位，把回转配合面藏在基座本体的凹槽内，既可以避免加工碎屑、切削液直接进入回转配合面造成磨损，也能降低整个机构的整体高度，让安装后的重心更低，在高速进给或者频繁换向的时候不会出现明显的振动，保证位移精度的稳定性。

　　上部的滑台部分采用了双平行导轨的结构设计，两条导轨的安装面做了一体化的铣削加工，保证两个导轨的平行度控制在0.02mm以内，滑台的滑动面做了淬硬处理，硬度达到HRC58以上，长期往复运动也不会出现明显的磨损凹陷，中间的开槽是用来安装驱动螺母或者丝杠副的位置，槽内的两个定位孔是用来固定丝杠螺母座的，安装的时候可以先把螺母座预装在滑台上，再穿入丝杠，调整好预紧力之后再锁紧固定螺丝，装配难度比侧装式的结构低很多，后期维护的时候也不用把整个滑台拆下来，只需要松开上部的压条就能更换丝杠或者调整间隙。安装边界方面，整个机构的下部基座采用了下凸缘的安装结构，基座四周的安装孔位做了沉头设计，使用内六角螺丝固定的时候，螺丝头不会突出基座的上表面，

　　不会和上部回转的部件产生运动干涉，基座的底面做了0.01mm平面度的精磨处理，安装在标准T型槽工作台或者光学平板上的时候，不需要额外加调整垫片就能保证整个机构的水平度，避免因为安装面不平导致导轨卡滞、回转精度下降的问题。滑台的上部工作面做了等距的螺纹孔阵列，用来固定不同的夹具、检测探头或者加工头，螺纹孔的位置和间距参考了标准工装的安装尺寸，可以直接和市面上常见的气动夹爪、视觉检测支架、微调平台对接，不需要额外做转接板，减少了安装累积误差。在实际使用场景里，这类结构常被用在小型磨床的进给工位、二次元影像仪的工件调整台、自动化装配线的工件对位工位，比如在小零件的磨削加工里，回转底座可以调整工件的进给角度，实现斜面或者小锥面的磨削加工，

　　滑台的直线运动完成进给，整个结构不需要复杂的数控转台配合，成本只有数控转台方案的三分之一，调整精度却能满足大部分小零件的加工要求。设计的时候特意把滑台的行程限位做在了本体内部，两端的限位块隐藏在滑台的下部，不会突出到机构外部，避免外部的磕碰导致限位位置偏移，同时限位块采用了聚氨酯缓冲垫，滑台运动到行程端点的时候不会产生刚性碰撞，减少冲击对精度的影响。回转部分的锁紧机构设计在基座的侧面，采用了侧向顶紧的结构，调整好角度之后只需要拧紧侧面的锁紧螺丝，就能把回转部分牢牢固定，锁紧力足够承受常规铣削、检测的切削力或者接触力，不会在加工过程中出现角度偏移。整个结构的所有棱角都做了倒角处理，没有尖锐的边角，装配和调试的时候不会划伤操作人员，同时外露的金属表面都做了发黑处理，既可以防锈，也不会在光学检测场景里产生反光，影响视觉检测的成像效果。在油路设计上，导轨和回转配合面都预留了注油孔，可以定期加注润滑脂，不用拆开结构就能完成日常维护，注油孔的位置设计在机构的侧面，不会被安装后的周边部件挡住，日常保养操作很方便。
