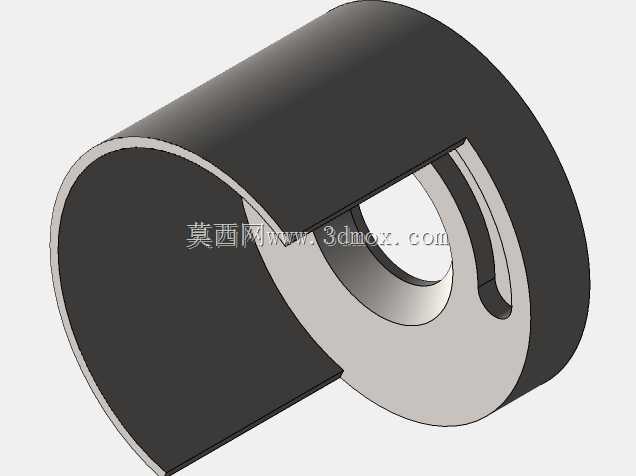

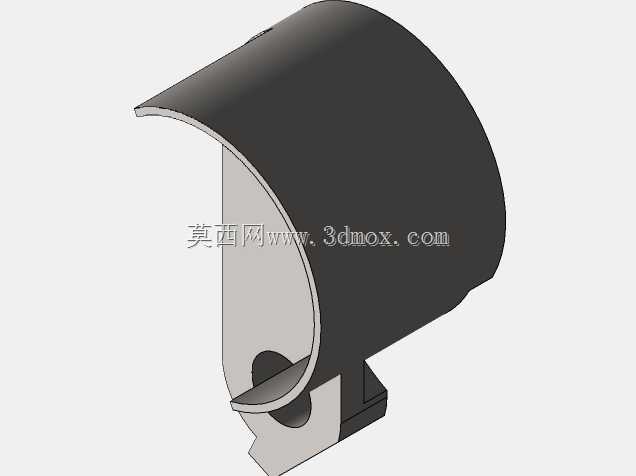

Syntace X12宽版轻量自行车尾钩结构

　　内孔的同轴度公差直接决定后轮的转动顺畅度，若内孔与车架安装面的垂直度偏差超过0.1mm，轮组转动时就会出现偏摆，轻则增加滚动阻力，重则导致碟刹蹭碟、变速定位失准；其次是作为后变速器的安装载体，尾钩上预留的变速器安装位的位置精度，直接决定后拨导轮与飞轮片的对位精度，这也是为什么尾钩通常设计为可轻微形变的结构，在摔车或受到侧向冲击时优先通过自身形变吸收冲击力，避免车架后叉本体出现不可逆的损伤；第三是承担轮组轴向的锁紧限位，配合快拆或桶轴杆将后轮牢牢固定在车架后叉端，避免骑行过程中轮组出现轴向窜动。设计思路上，这款结构走极致轻量化路线，在保证安装边界与结构强度的前提下，尽可能削减非受力区域的材料厚度，主体采用弧形包覆式结构，在自行车轮组与车架的连接结构中，尾钩作为衔接后轴、车架后叉与变速系统的核心受力零件，其结构强度、安装精度与重量表现直接影响整车的传动效率、变速稳定性与骑乘质感，这款宽版轻量尾钩结构，正是针对胖胎自行车的特殊使用场景开发的专用连接部件。胖胎自行车通常应用于雪地、沙地、林间非铺装路面等低附着力骑行场景，轮组胎宽远大于常规公路车与山地车，后轴开档尺寸、轮组安装空间与常规车型存在明显差异，常规规格的尾钩无法适配宽胎的安装边界，容易出现胎侧剐蹭、轴杆锁紧力不足、颠簸路段轮组偏移等问题，这款结构在设计阶段就围绕宽胎的安装需求做了针对性的空间避让。从结构功能来看，该尾钩承担三个核心作用：首先是为后轮轴提供精准的定位基准，

　　外侧曲面与车架后叉的弧形轮廓完全贴合，既可以增大与车架的接触面积，分散轴杆锁紧时的压应力，避免碳纤维或铝合金车架后叉出现局部压溃，又能通过弧形结构提升自身的抗扭刚度，减少踩踏发力时尾钩的形变余量。不同于常规窄版尾钩的平直片状结构，这款宽版结构的轴向宽度更大，对应胖胎车更宽的后开档尺寸，内孔的直径适配12mm规格的桶轴杆，相比快拆结构拥有更高的锁紧刚性，在低附着力路面大力踩踏或摇车时，轮组与车架的连接整体性更强，不会出现轴杆松动的问题。安装边界方面，该结构的外侧弧形面与车架后叉的安装面完全匹配，安装时无需额外打磨或加装垫片，尾钩上的定位销孔与车架后叉的定位凸台对应，可快速完成安装定位，避免装配时出现位置偏移；

　　内孔的轴向长度与桶轴杆的锁紧行程匹配，锁紧后尾钩的两端面分别贴合车架后叉外侧与轴杆锁紧端面，受力路径均匀分散到整个弧形接触面，不会出现局部应力集中。针对胖胎车的胎宽需求，尾钩的内侧做了足够的空间避让，胎侧与尾钩内壁之间预留了充足的间隙，即使在低胎压骑行胎侧出现形变量较大的情况下，也不会出现胎侧剐蹭尾钩的问题；同时变速器安装位的位置向外做了适配性偏移，保证宽飞轮组安装后，后拨导轮能够与飞轮片保持精准的对位，不会出现变速跳齿、链条蹭飞轮的问题。从受力角度分析，骑行过程中尾钩承受的载荷主要来自三个方向：踩踏时链条拉动飞轮产生的向后的拉力，颠簸路面轮组跳动带来的轴向冲击力，以及摔车或侧向碰撞时的侧向弯折力，这款弧形结构的设计，

　　让材料的纤维方向（针对金属切削或3D打印成型）与主要受力方向保持一致，相比平直的片状结构，相同材料用量下抗弯折强度提升约30%，同时通过削减非受力区域的壁厚，将整体重量控制在极低的水平，符合轻量化改装的需求。在实际装配调试过程中，需要注意尾钩安装面与车架后叉端面的清洁度，若夹杂泥沙或金属碎屑，会导致安装面贴合不实，轮组安装后出现偏摆，锁紧桶轴杆时需要按照对角锁紧的顺序逐步施加扭力，避免单侧受力过大导致尾钩出现形变；安装后变速器时，需要先确认尾钩的止转面与变速器安装座完全贴合，再锁紧固定螺丝，之后调整变速限位螺丝，保证导轮与飞轮片的间距在合理范围内。对于非铺装路面的骑行场景，尾钩的强度冗余需要满足连续颠簸下的疲劳强度要求，这款结构在壁厚设计上做了针对性优化，受力集中的轴孔周边、变速器安装位周边保留了足够的壁厚，而远离受力点的外侧弧形区域则做了减薄处理，在重量与强度之间找到平衡，避免为了追求极致轻量化而牺牲结构可靠性，毕竟在野外骑行场景下，尾钩断裂会直接导致车辆无法继续骑行，足够的强度冗余是户外使用的基本前提。
