铝合金自行车用阀杆连接结构设计

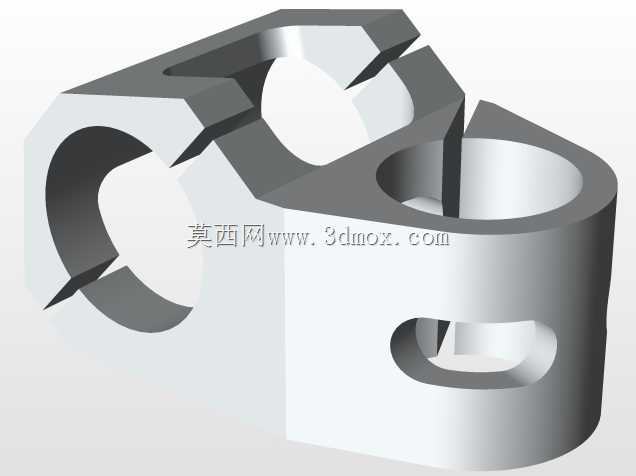

　　这款阀杆构件主要应用于民用运动自行车的车把与前叉立管的连接锁紧环节，是把立组件中承担扭矩传递、定位锁紧功能的核心受力零件，日常骑行中需要承受车把传递的转向扭矩、路面颠簸带来的交变冲击载荷，同时还要兼顾轻量化的设计需求，因此整体采用铝合金材质加工成型，在保证结构强度的前提下尽可能降低构件自重，符合运动自行车的减重设计方向。从结构设计来看，构件主体采用一体化铣削成型的结构方案，没有额外的拼接焊缝或者装配接缝，避免了连接位置的应力集中问题，主体设置有两个同轴的半圆弧抱紧结构，其中大直径的圆弧槽用于套装在前叉立管的外侧，小直径的抱紧槽用于夹持车把横管，两个圆弧槽的开口位置都设计有楔形的锁紧缺口，当配套的锁紧螺栓拧紧时，

　　缺口位置会产生弹性形变，让圆弧槽的内径均匀收缩，从而抱紧对应的管件，实现无相对滑动的刚性连接。构件侧面设计的椭圆形通孔是锁紧螺栓的穿装孔位，孔位的位置经过受力校核，刚好位于两个抱紧结构的应力传递路径上，螺栓拧紧时的压紧力可以均匀分散到两个抱紧弧面，不会出现单侧受力导致的抱紧力不足或者管件被压变形的问题。尺寸边界上，该构件适配的管件直径范围为1-1/8英寸到1-1/4英寸，覆盖了目前主流运动自行车前叉立管与车把横管的常用规格，安装时不需要对原有管件做额外的切削或者打磨处理，直接套装后拧紧螺栓即可完成装配，安装公差控制在0.1mm以内，既保证装配时的顺畅度，又不会因为间隙过大导致锁紧后出现旷量。

　　设计过程中特意对抱紧弧面的接触面积做了优化，没有采用全圆周抱紧的结构，而是保留了合理的开口间隙，让铝合金材质的弹性形变能力得到充分利用，避免过度锁紧导致的管件表面压痕或者构件本身出现开裂问题，同时在所有的棱边位置都做了R0.5的圆角过渡处理，消除加工过程中产生的锐边，既避免安装时划伤操作人员，也减少了应力集中点，提升构件的疲劳寿命。在实际使用场景中，这款阀杆可以适配山地车、公路车、城市通勤车等多种自行车类型，不管是日常通勤的平缓路面骑行，还是山地越野场景下的颠簸冲击，结构强度都能满足使用要求，铝合金材质本身的抗腐蚀性能也能适应雨天骑行、潮湿环境存放的使用需求，不会轻易出现锈蚀导致的锁紧失效问题。从建模逻辑来看，

　　整个构件的特征构建完全遵循铣削加工的工艺顺序，先拉伸成型主体基体，再切除出两个圆弧抱紧槽，之后加工出侧面的螺栓穿装孔与锁紧缺口，最后对所有锐边做倒圆角处理，所有特征的参数都可以直接对接数控加工编程，不需要做额外的特征修补，建模过程中每一处尺寸都预留了合理的加工余量，壁厚最薄的位置也达到了3mm，完全满足铝合金零件的铣削加工工艺要求，不会出现加工时震刀或者零件变形的问题。构件的受力方向经过反复校核，当骑行过程中转动车把时，扭矩会通过车把横管传递到小直径抱紧槽，再通过构件的主体结构传递到大直径抱紧槽，最终带动前叉立管转动实现转向，整个传力路径上没有结构突变的位置，应力分布均匀，不会出现局部应力过大导致的零件断裂问题，同时抱紧弧面的粗糙度设计要求达到Ra1.6，保证和管件接触时有足够的摩擦力，不需要额外添加防滑垫片就能达到足够的锁紧力矩，避免长期使用后出现车把转动错位的安全隐患。
