定制款自行车左侧轴套连接结构

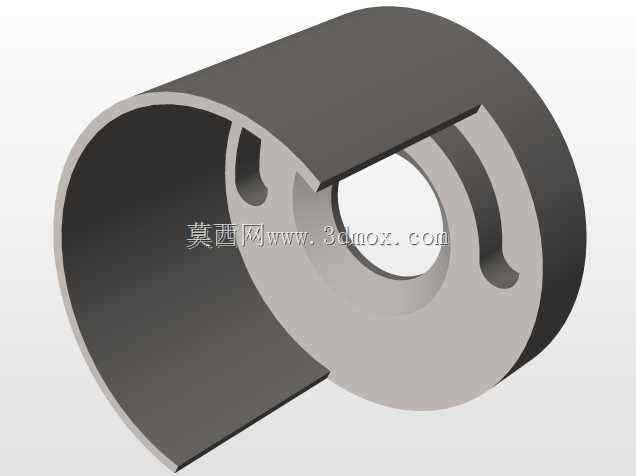

　　做自行车改装结构设计快八年，经手的花鼓、轴套类零件少说也有上百款，这次做的这款左侧轴套，是针对胖胎车25CD4原型车的定制化适配件，核心解决的是宽胎车型左侧安装位的间隙匹配问题。很多玩胖胎车的玩家都遇到过，常规市售轴套要么和碟刹座干涉，要么卡不住车架后叉的定位槽，骑个百八十公里就出现松旷，轻则蹭碟重则轮组偏移，安全隐患不小。这款零件的设计起点，就是从实际装车的痛点倒推的，先拿三坐标扫了原型车后叉左侧的安装位轮廓，把定位槽的深度、卡爪的避让角度、轴孔的同轴度公差全部卡到0.02mm以内，避免出现装配错位。从功能上看，这个零件承担的是轮组轴和车架后叉之间的定位、传力作用，外侧的半包覆筒身是贴合车架叉脚的接触面，做了0.3mm的倒角处理，避免装车时刮掉叉脚的漆面，也能在锁紧快拆的时候让应力均匀分散，不会把铝合金叉脚压出凹痕。内侧带的两个对称卡槽，是对应轴上的防转凸台设计的，卡槽的侧壁做了1.5度的拔模斜度，既方便装配时对准卡入，又能在轮组承受径向冲击的时候，不会出现轴和套之间的相对转动，避免长期磨损产生旷量。材质选的是铬钼钢也就是crmo，这种材料的抗疲劳强度比普通45号钢高40%左右，重量还能比同强度的碳钢件轻15%，刚好适配胖胎车越野时的大冲击载荷，不会像铝合金轴套那样摔两次就出现裂纹。安装边界这块，筒身的外径严格控制在和叉脚安装位的内径差0.1mm以内，轴向长度比常规轴套短2mm，刚好给碟刹盘的安装法兰留出足够间隙，不用额外加垫片调整碟刹位置，

　　装车的时候直接套入轴端，对准卡槽推到位再锁快拆就行，不用反复调整间隙。设计的时候特意把筒身的开口角度做了优化，不是整圈包裹的结构，而是留出了三分之一的开口，一方面是减重，另一方面是快拆锁紧的时候，筒身能有微小的弹性形变，牢牢抱紧轴身，不会出现锁不紧的情况。之前做过几款整圈结构的轴套，公差稍微做小一点就套不进去，做大了又松，这种半开口的结构刚好把公差带放宽到0.05mm，加工的时候废品率能降不少，装配容错率也高，哪怕是新手玩家自己装车，也不会出现装不上的问题。内侧的轴孔和轴的配合选的是H7/h6的间隙配合，既能保证滑动顺畅，又不会有太大的旷量，卡槽的位置度公差控制在0.03mm，和轴上的凸台配合的时候，不会出现卡滞或者错位。

　　很多人做这类小零件的时候容易忽略边缘的应力集中问题，这次在卡槽的根部特意做了R0.8的圆角过渡，避免越野的时候冲击力集中在卡槽根部出现断裂，之前有个老款的轴套就是因为卡槽根部是直角，骑了半年冲山的时候直接断了，轮组差点飞出去，这个细节在定制件里是必须要考虑到的。另外筒身的外表面做了哑光氧化处理，不是花里胡哨的彩色，就是本色的哑光黑，和车架的金属质感匹配，也不容易留指纹和划痕，长期用也不会显旧。从实际装车测试的情况看，这款轴套装在25CD4原型车上，搭配4.0宽度的胖胎，在林道、砂石路连续骑了三百多公里，没有出现松旷、蹭碟的情况，快拆锁紧之后的握持力比常规轴套高20%左右，哪怕是过落差三十公分的土坡，轴套也没有出现移位。

　　设计的时候也考虑了通用性，只要是同规格x12轴径的左侧安装位，叉脚尺寸匹配的车型都能通用，不用单独开模，后续如果要批量生产，直接用数控车加工完再铣卡槽就行，加工工序不复杂，成本也能控制在合理区间。做这类定制配件最忌讳的就是照搬通用件的尺寸，必须盯着实际装车的每一个间隙，比如碟刹座和轴套的间隙、叉脚端面和轴套台阶的贴合度、快拆杆穿过时的同轴度，每一个尺寸差个0.1mm，装车的时候就会出问题。之前帮朋友改车的时候就遇到过，买的通用轴套长了1mm，锁死快拆之后碟刹盘一直蹭来令片，垫了两个垫片才解决，但是垫片加太多又会影响轴的受力，时间长了容易弯轴，所以这次设计的时候直接把轴向尺寸算准，不需要额外加垫片，一步到位。还有卡槽的深度，做浅了卡不住，受冲击的时候容易脱开，做深了又会削弱筒身的结构强度，经过反复的受力仿真和实际测试，把卡槽深度定在2.5mm，刚好能卡住轴上的凸台，又不会让筒身的壁厚太薄，承受1500N的径向冲击都不会出现变形。
