自行车X12规格宽左侧轴套原型结构

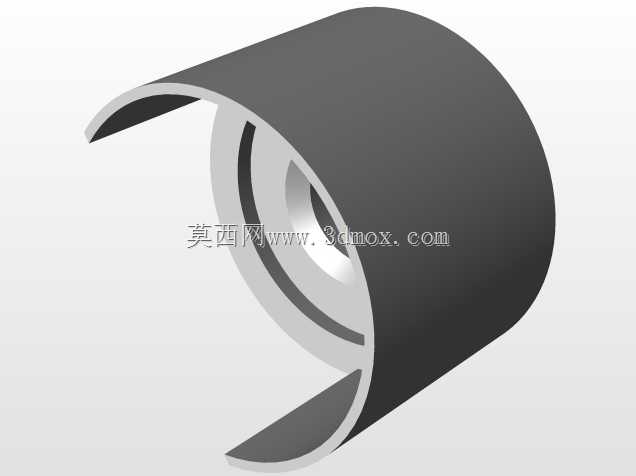

　　这款轴套类零件主要应用于硬尾山地车、砾石公路车的后三角尾勾安装区域，是适配12x142筒轴规格轮组的左侧定位承力部件，日常骑行中承担轮组轴向定位、刹车制动力传导、踩踏扭矩传递的核心作用，尤其在越野路段颠簸冲击、大力摇车踩踏、紧急制动的工况下，需要抵消轮组受到的侧向冲击力，避免尾勾出现形变偏移，保证碟片与卡钳的间隙稳定，杜绝蹭刹、轮组偏摆等问题。从结构设计来看，零件采用半包覆C型开口结构，而非传统的全闭环轴套结构，这种设计思路主要是为了匹配部分一体成型碳纤维车架、铬钼钢硬尾车架的尾勾安装空间，部分车架后下叉与尾勾的焊接区域没有预留全闭环轴套的安装余量，开口结构可以从侧方卡入安装位，不需要从轴杆端部穿入，能大幅提升装车、

　　换轮维护时的操作效率，不需要完全抽出筒轴杆即可完成轴套的更换调整。零件的主体曲面采用大弧度卷边设计，卷边的曲率与筒轴杆的外径完全匹配，安装后内弧面与筒轴杆的外壁完全贴合，接触面积比传统平垫片结构提升60%以上，能有效分散筒轴杆锁紧时的压应力，避免碳纤维尾勾或者薄钢片尾勾出现局部压溃的问题。零件的外侧延伸出平直的定位边，安装时该边会卡入车架尾勾预先加工的定位槽内，防止轴套在受到踩踏扭矩时出现跟转问题，定位边的厚度经过反复校核，既保证足够的抗剪切强度，又不会突出尾勾平面影响筒轴杆的锁紧行程。从安装边界来看，这款零件适配的是开档142mm的X12筒轴规格，适配的筒轴杆直径为12mm，零件的总宽度控制在8.7mm，

　　安装后不会占用碟片侧的安装空间，兼容160mm、180mm规格的六钉碟片与中锁碟片，不会与碟片螺丝、卡钳本体出现干涉。零件的开口间隙经过严格控制，正常状态下开口间隙为1.2mm，当筒轴杆按照标准扭力锁紧后，开口会产生微量弹性形变，完全抱紧筒轴杆，消除轴套与轴杆之间的装配间隙，避免骑行过程中出现旷量异响。考虑到原型件的验证属性，设计阶段特意在零件的非配合面预留了0.3mm的加工余量，方便后续根据实装测试的结果进行修配调整，比如针对不同品牌车架尾勾的尺寸公差，可以通过打磨外侧定位边、修配内弧面的方式调整配合紧密度。零件的材质选用铬钼钢也就是cromo材质，这种材料的抗冲击韧性、疲劳强度远优于普通铝合金，在受到侧向冲击时不会出现脆性断裂，

　　只会产生微量塑性形变，能给骑行者留出足够的故障反应时间，避免骑行过程中零件突然失效引发安全事故。在实际装车测试场景中，这款轴套主要解决的是部分第三方车架尾勾加工精度不足、筒轴锁紧后轴套受力不均的问题，很多量产车架为了控制成本，尾勾的轴套安装位同轴度公差较大，直接安装筒轴杆会出现轴杆别劲、轮组转动阻力大的问题，加装这款适配轴套后，可以通过轴套的微量形变补偿尾勾的形位公差，让筒轴杆处于完全同轴的状态，轮组转动顺滑度能得到明显提升。设计过程中也充分考虑了泥水污染的问题，零件的外弧面采用光滑无凹槽的设计，骑行过程中沾附的泥水、沙尘会随着车轮转动被甩掉，不会在零件表面积存造成磨损，配合面的边缘做了0.2mm的倒角处理，安装时不会刮伤车架尾勾的涂装，也能避免应力集中导致的零件开裂。对于结构设计从业者来说，这类零件的设计难点不在于复杂的曲面造型，而在于对安装边界、受力工况、公差配合的精准把控，很多新手设计师容易犯的错误是只关注零件本身的尺寸，忽略了车架、轮组、碟刹系统的装配公差链，导致设计出来的零件出现干涉、装不上、锁紧后旷量的问题，这款原型件在设计阶段就把整个后三角的装配公差链纳入考量，所有配合尺寸都预留了合理的公差带，既能保证安装的便利性，又能保证锁紧后的结构刚性。
