铝合金夹装式阀杆连接固定结构

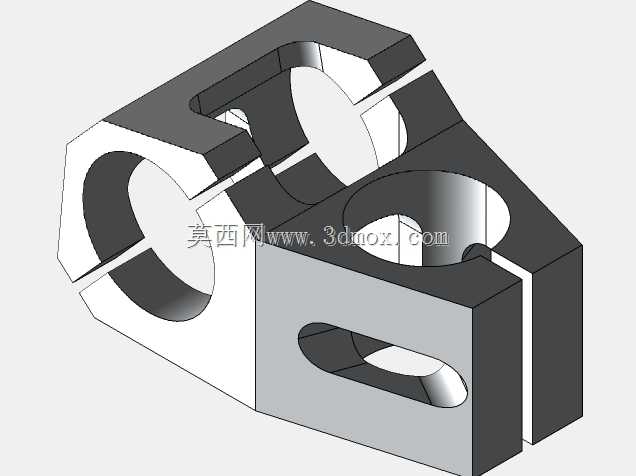

　　该夹装式阀杆连接件采用铝合金材质加工成型，整体为开缝式夹座结构，核心作用是实现阀杆与外接操作部件、或是管路配套构件的无间隙刚性连接，在流体控制管路系统、自行车线控传动组件这类需要精准传递位移与扭矩的场景中广泛适配。从结构设计逻辑来看，主体采用双侧开缝的夹抱设计，两个同轴的圆形夹孔分别对应不同直径的适配杆件，尺寸覆盖1-1/8英寸到1-1/4英寸的杆件外径范围，开缝结构允许夹座在螺栓锁紧时产生可控的弹性形变，抱紧穿过夹孔的杆件，既可以避免传统键连接、销连接对杆件表面造成的切削损伤，也能消除装配间隙，保证扭矩传递过程中无空行程，提升操作的响应精度。夹座侧面设置的长圆形腰型孔，是为安装锁紧螺栓预留的调节空间，

　　允许装配时根据杆件的实际外径公差、夹座的形变收缩量调整螺栓的锁紧位置，适配不同公差等级的外购标准杆件，降低零件加工的精度要求与装配难度。在实际管路阀组应用场景中，这类夹座可以直接固定在阀杆伸出端，外接手动操作手柄、气动执行器连接臂，不需要在阀杆上额外加工扁位、键槽，对于小通径的截止阀、球阀这类需要频繁操作的阀门来说，这种无损伤的夹装结构可以在后期维护时快速拆装更换执行部件，不会因为阀杆表面的连接结构磨损导致整个阀门报废。而在自行车线控组件的应用场景中，该结构可以用来固定刹车线管、变速线管的定位座，或是线控锁死前叉的传动杆连接座，铝合金材质的轻量化特性可以降低整车的额外重量，开缝夹装的方式不需要在车架管材上焊接固定座，

　　能够适配不同管径的车架管材，适配改装市场的多样化安装需求。从安装边界来看，夹座的整体外形为方正的块体结构，两个夹孔的轴线平行布置，安装时需要保证夹孔轴线与被夹杆件的轴线完全同轴，避免锁紧时出现偏载导致夹座应力集中断裂；腰型孔的长度方向垂直于开缝的延伸方向，锁紧螺栓的预紧力需要控制在铝合金材料的许用应力范围内，防止预紧力过大导致开缝处产生塑性变形，失去夹紧紧固力。结构的边角处均做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能降低零件在受载时边角处的应力集中系数，提升交变载荷下的结构疲劳寿命。夹孔的内表面为光滑圆柱面，没有额外的防滑齿结构，依靠锁紧后接触面的正压力产生的摩擦力传递扭矩，

　　这种设计不会在被夹杆件表面留下压痕，对于表面做了阳极氧化处理的铝合金阀杆、或是镀铬处理的钢制杆件来说，能够很好的保护杆件的表面防护层，避免防护层破损后出现锈蚀问题。在三维建模过程中，这类结构需要重点核算开缝处的形变弯曲应力，根据铝合金的弹性模量计算不同锁紧力下的夹孔收缩量，保证收缩量能够覆盖适配杆件的外径公差范围，同时不会让开缝根部的弯曲应力超过材料的屈服强度；腰型孔的位置需要兼顾螺栓的安装操作空间，保证螺栓可以从侧面顺利穿入，不需要额外的避让结构就能完成锁紧操作。
