镂空树莓造型标识摆件三维结构设计

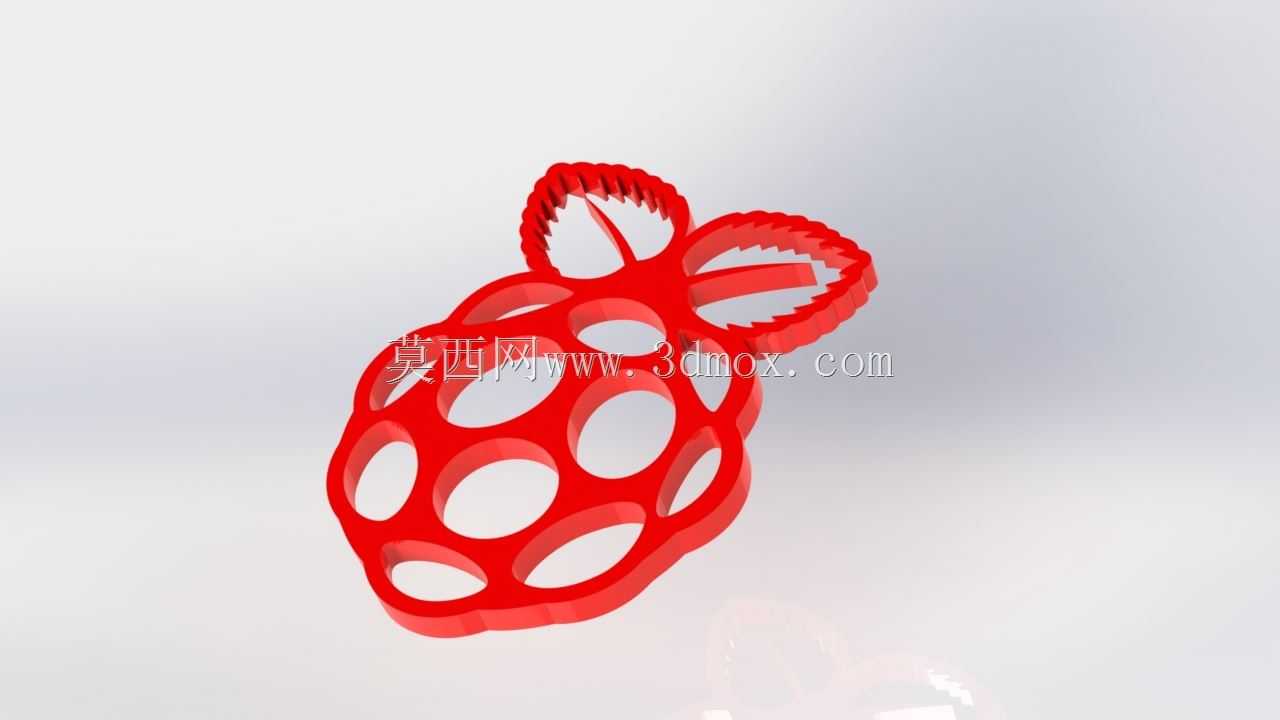

　　这款镂空树莓造型的标识结构，最初的设计出发点是为开源硬件开发场景提供适配的视觉识别载体，在创客空间、嵌入式开发实验室的工位标识、设备铭牌区域都有明确的使用场景，也可作为开发板配套的装饰性结构件，搭配在树莓派相关的开发套件展示区，强化品类视觉辨识度。从结构设计逻辑来看，整体采用一体化薄壁镂空架构，没有额外的拼接装配结构，所有轮廓过渡均做了等壁厚处理，壁厚控制在1.5mm-2mm区间，既保证了PLA、树脂等常见3D打印材料成型时的结构强度，也避免了厚壁带来的打印翘曲、冷却不均问题。外轮廓完全贴合树莓的自然形态，顶部的叶片结构做了边缘锯齿化处理，还原真实树莓叶片的边缘特征，同时叶片部分的镂空孔洞和果实部分的圆形镂空做了尺寸梯度区分：

　　果实区域的镂空为等直径正圆孔，呈环形阵列排布在果实曲面之上，孔与孔之间的连接筋宽度统一控制在3mm，保证手持或者安装时不会因为应力集中出现筋位断裂；叶片区域的镂空为长条形随形孔，顺着叶片的生长方向排布，既减轻了整体结构重量，也让叶片部分的视觉通透感和果实区域形成层次差异。在安装边界的考量上，结构底部做了0.8mm的平整安装面，平面度公差控制在0.2mm以内，可以直接通过双面胶粘接在亚克力展示板、设备外壳表面，也可以在底部预留M2螺纹孔的安装位（根据实际使用需求可在建模阶段快速调整），适配螺丝固定的安装场景，整体外轮廓的最大包络尺寸控制在80mm60mm15mm区间，不会占用过多的安装空间，不管是贴在开发板外壳的边角位置，

　　还是作为桌面小摆件放置在工位置物架上，尺寸都足够适配。从实际使用的功能特性来看，镂空结构除了视觉上的轻量化效果，还能减少打印时的材料消耗，缩短打印成型周期，同时孔洞结构也方便穿挂挂绳，作为钥匙扣、背包挂饰类的周边衍生使用场景也能完全适配。设计过程中特意规避了尖锐的棱角结构，所有外边缘都做了R0.5的圆角过渡，避免日常拿取时出现刮手的问题，果实部分的曲面采用G2连续的曲率过渡，没有曲率突变的位置，不管是FDM工艺还是光固化工艺打印，都不会出现层纹突兀、曲面断层的问题。针对不同的使用场景，结构的壁厚可以做灵活调整：如果是作为展会展示的大尺寸标识，可以将壁厚提升至3mm，整体尺寸等比例放大3-5倍，保证大尺寸下的结构刚性，放置在展台、

　　前台区域作为品牌视觉载体；如果是作为小尺寸的挂饰使用，可以将壁厚缩减至1.2mm，进一步减轻重量，避免挂绳长期承重出现断裂。结构的所有镂空孔位都做了拔模斜度处理，斜度控制在1度，不管是采用3D打印直接成型，还是后续开模做注塑批量生产，都能顺利脱模，不需要额外做结构修改。在和开发类设备搭配使用时，这个标识结构也可以粘贴在设备散热外壳的表面，镂空的孔洞不会遮挡散热风道，不会影响设备本身的散热效率，这一点在设计阶段就做了适配验证：当标识粘贴在树莓派开发板的塑料外壳上时，果实区域的镂空孔刚好可以对齐外壳的散热格栅位置，不会阻碍空气流通，兼顾了视觉装饰效果和设备本身的功能需求。
