宝可梦精灵球球形结构三维造型设计

　　本次设计的球形拼接结构，整体采用正球体作为基础外形，上下半球采用对称分模设计，分模面位于球体赤道位置，分模线处设置环形配合止口，保证上下半球装配后同轴度偏差控制在0.1mm以内，避免装配后出现错位、缝隙不均的问题。球体上半部分外表面采用高光泽曲面处理，曲面曲率连续无拐点，表面粗糙度要求达到Ra0.8，可直接用于后续真空覆膜或者注塑成型的表面处理工序，不需要额外的抛光补正。下半部分外表面采用哑光质感的曲面设计，与上半部分形成视觉区分，同时下半部分内壁设置有均匀分布的3条径向加强筋，筋厚1.2mm，高度3mm，既可以提升壳体的结构强度，避免薄壁球体受外力挤压出现凹陷变形，又不会过多增加整体重量，保证球体的握持手感符合日常把玩的重量要求。

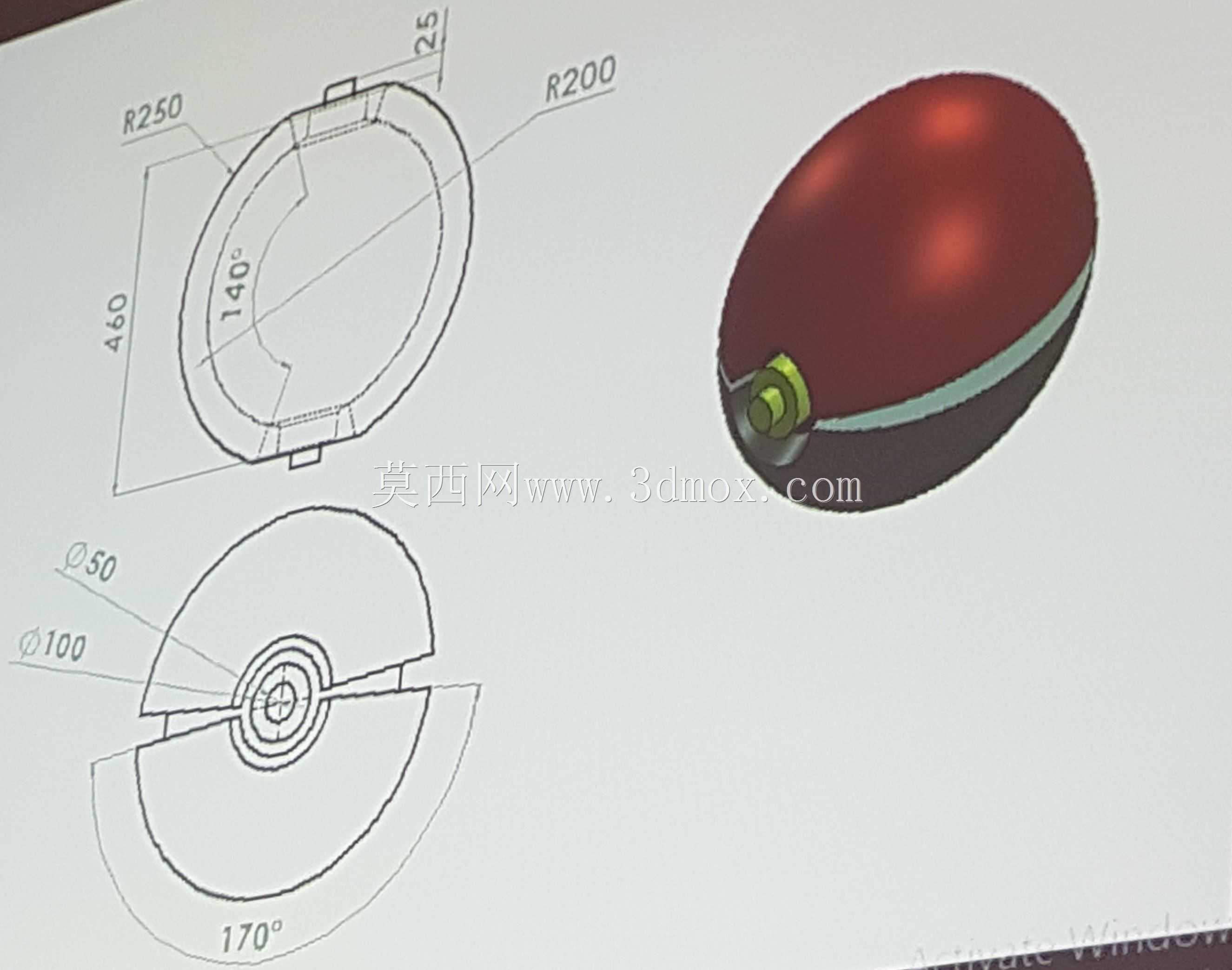

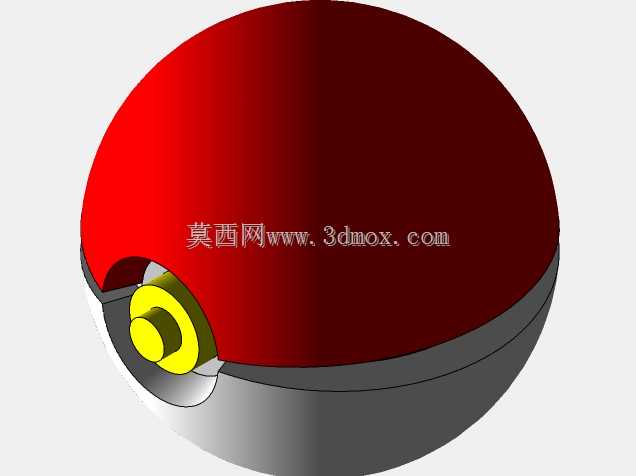

　　球体正面的按钮组件采用三层同轴嵌套结构，最外层为环形固定座，与上半球的开口位置采用过盈配合装配，固定座内壁设置有1mm宽的定位卡槽，与中层的按钮环配合实现周向定位，避免按钮按压时出现转动偏移；中层按钮环采用台阶式结构，按压行程设置为2mm，内部预留有弹簧安装位，可适配线径0.5mm的压缩弹簧实现按压复位；最内层为圆形按钮帽，表面做微凸弧面处理，贴合手指按压的曲面弧度，按压时的接触面积达到120平方毫米，保证按压手感舒适无硌手感。从实际应用场景来看，该结构可直接作为动漫周边手办的原型件使用，拆分后的上下半球内部预留有直径48mm的中空腔体，可放置小型电子元件比如发光模块、磁吸组件，实现发光、磁吸开合的功能拓展，也可作为小型收纳盒使用，

　　存放耳钉、内存卡等小型零散物件。设计过程中优先考虑了注塑成型的工艺可行性，所有壳体壁厚统一设置为1.8mm，避免壁厚不均导致的注塑缩痕、气泡问题，所有转角位置均设置R0.5mm的圆角过渡，避免应力集中导致的结构开裂，同时所有拔模方向统一沿球体轴向设置，拔模斜度设置为1.5度，不需要额外做侧向抽芯结构，可简化模具结构，降低后续开模的成本。安装边界方面，整体球体最大外径为60mm，整体闭合后的总高度为60mm，上下半球装配后的配合间隙控制在0.05mm以内，按钮组件突出球体表面的高度为2.5mm，放置在平面上时不会因为按钮突出导致放置不稳，球体底部可根据需求增加平面底座或者挂绳孔结构，适配桌面摆放或者随身挂饰的使用需求。

　　结构设计时还考虑了反复拆装的耐用性，上下半球的配合止口采用插拔式结构，配合面的粗糙度设置为Ra1.6，经过多次插拔测试后不会出现磨损松垮的问题，按钮组件的按压寿命可达到万次以上，满足日常把玩、展示的使用强度要求。曲面建模过程中采用整体球面裁剪后拆分实体的方式，保证上下半球的曲面曲率完全匹配，不会出现装配后曲面不顺的问题，按钮组件的所有配合面均采用同轴约束，保证装配后所有圆形特征的同轴度符合设计要求，不存在偏心、错位的视觉问题。
