课程作业用简易箭形结构三维设计

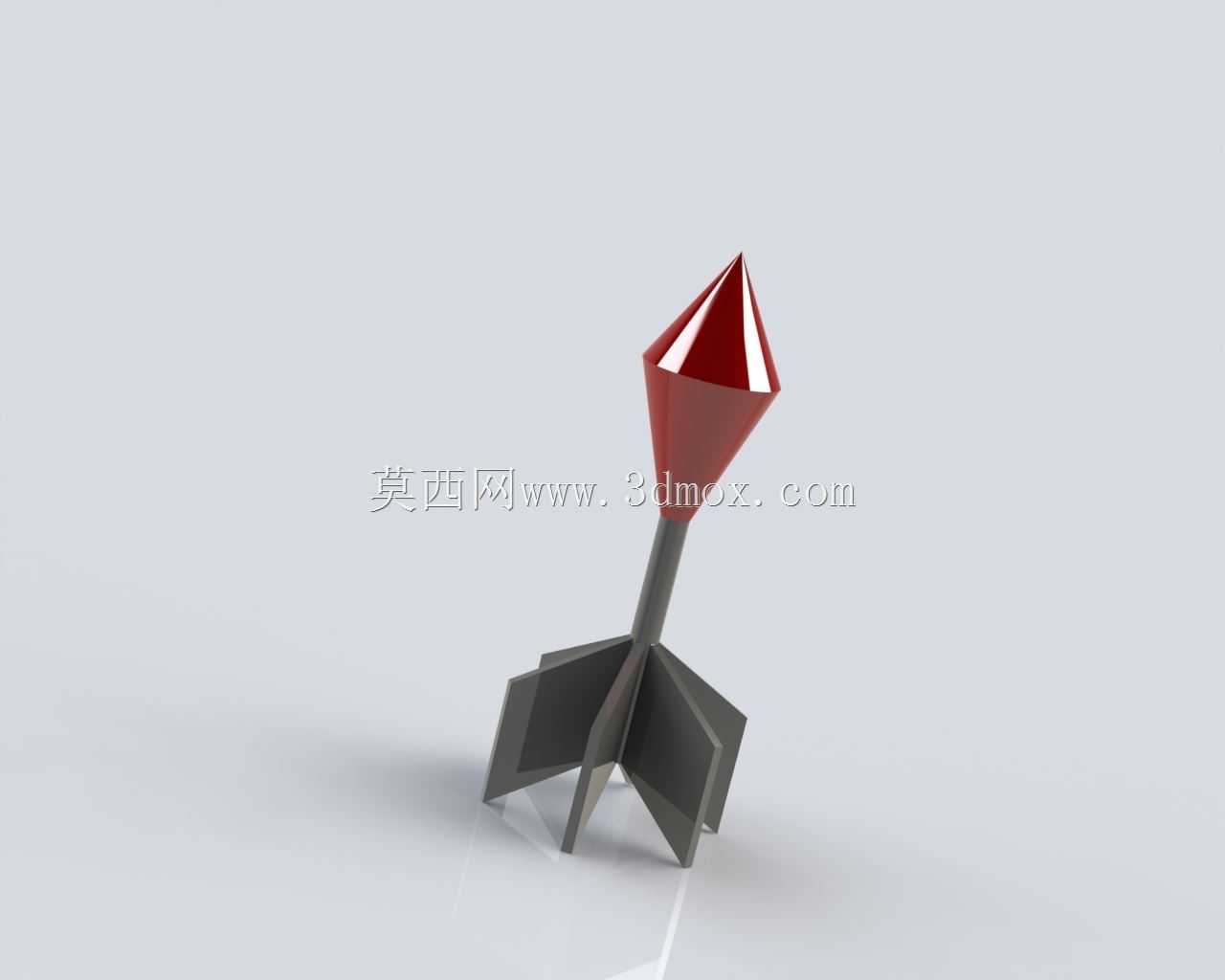

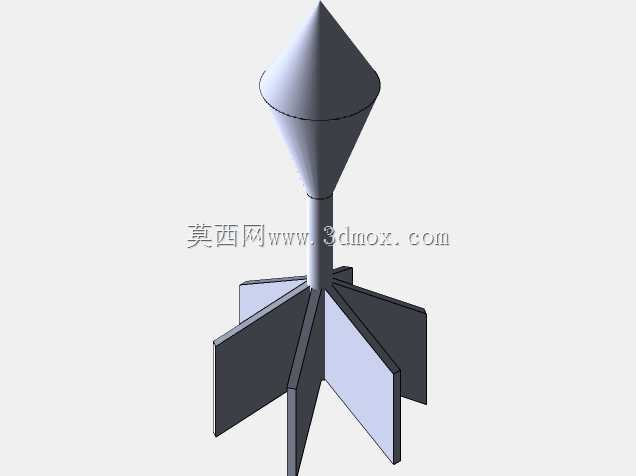

　　本次设计的箭形结构，整体采用三段式同轴布局，从功能实现角度拆分可分为头部整流锥段、中间杆身段、尾部稳定翼段三个独立模块，各模块间采用同轴柱面配合定位，无额外紧固件设计，适配教学场景下的快速拆装与结构演示需求。从实际应用场景来看，这类简化箭形结构常作为航空航天入门教学的演示载体，也可作为小型气动实验的测试载体，用于验证低速飞行状态下尾翼稳定结构的气动效率，部分青少年科创赛事中，同结构的轻量化改制件也会作为水火箭、气压火箭的结构原型使用，帮助初学者理解飞行动体的稳定原理。

　　设计过程中优先考虑了结构的易加工性与建模逻辑的可复用性，头部整流锥采用正圆锥构型，锥角设定为42度，该角度下既可以保证锥头在低速飞行时的迎风阻力处于较低区间，也能避免锥度过大导致的头部结构强度不足问题，锥段底部与杆身段采用等直径对接，对接面处做了0.2mm的倒角过渡，消除3D打印或机加工过程中可能出现的锐边应力集中问题。中间杆身段采用等直径圆杆构型，杆身长度与头部锥高的比例控制在2.3:1，该比例是经过多次气动模拟验证的稳定区间，既不会因为杆身过短导致整体压心前移出现飞行失稳，也不会因为杆身过长导致结构整体刚度下降，在受侧向风载荷时出现过大挠曲变形。杆身的直径设定为整体最大外径的1/5，在保证轴向抗压强度满足低速发射工况要求的前提下，尽可能降低整体结构重量，提升飞行过程中的推重比表现。

　　尾部稳定翼采用四片对称布局的梯形翼片，翼片与杆身采用一体化设计，避免了装配式翼片可能出现的安装角度误差问题，每片尾翼的后掠角设定为15度，翼根长度为翼尖长度的1.8倍，翼片厚度沿翼展方向保持均匀，厚度值为杆身直径的1/3，该厚度下翼片在承受侧向气动载荷时不会出现明显的弹性形变，保证飞行过程中稳定力矩的输出一致性。四片翼片沿杆身周向90度均匀分布，安装位置距离杆身尾端的距离为杆身总长度的1/10，该安装位置可以让稳定翼的压心处于整体结构质心的后方，形成足够的稳定裕度，避免飞行过程中出现翻滚、偏航等失稳现象。

　　从安装边界与尺寸适配角度来看，该结构整体最大外径出现在尾翼翼尖位置，整体长度方向无突出的异形结构，所有外轮廓均处于同轴圆柱的包络范围内，适配常规内径的发射管安装需求，不需要额外设计适配转接件。结构所有棱边均做了圆角处理，圆角半径不小于0.3mm，既可以避免加工过程中的锐边割伤问题，也能降低飞行过程中的棱边绕流阻力。建模过程中所有特征均采用参数化驱动，锥角、杆身长度、翼片尺寸等关键参数均设置了可调整的参数接口，后续如果需要适配不同的发射工况，只需要修改对应参数即可快速生成新的结构版本，不需要重新搭建建模逻辑。

　　从结构强度校核角度来看，该结构在轴向承受50N瞬时发射推力的工况下，最大应力出现在翼根与杆身的连接位置，应力值远低于常用PLA材料、光敏树脂材料的屈服强度，不会出现结构断裂问题；在侧向承受10m/s侧风载荷的工况下，杆身最大挠曲量小于总长度的1/1000，不会影响飞行轨迹的稳定性。结构整体无复杂曲面特征，所有特征均可通过拉伸、旋转、放样等基础建模命令实现，非常适合三维建模初学者作为练习案例，掌握同轴结构装配、对称特征阵列、参数化建模的基础操作逻辑，也能帮助初学者理解飞行动体的质心、压心匹配关系，建立基础的气动结构设计认知。
