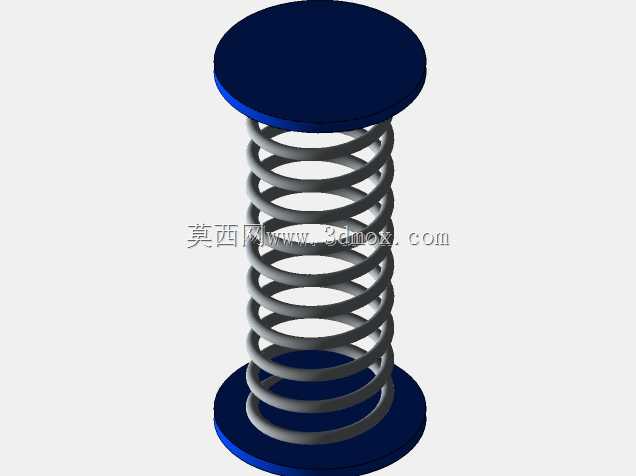

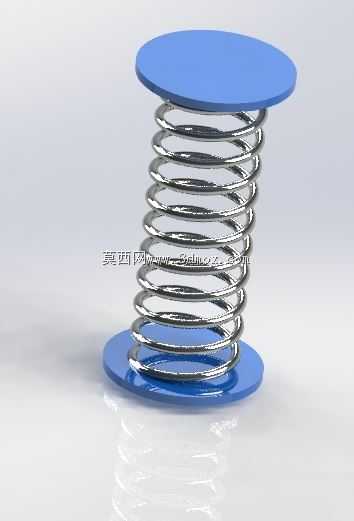

带上下安装垫板的圆柱螺旋压缩弹簧

　　这款带上下安装垫板的圆柱螺旋压缩弹簧，是机械结构里最常用的弹性缓冲元件之一，日常做设备结构设计时，但凡涉及到缓冲复位、蓄能支撑、隔振降噪的工位，基本都会用到这类结构。先从实际应用场景说，小到消费电子的按键复位结构、办公家具的座椅升降缓冲，大到工业自动化线的工位缓冲挡块、小型冲压设备的模座缓冲、输送线末端的工件减速缓冲，甚至是部分小型试验设备的隔振支撑结构，都能见到这类带安装垫板的压缩弹簧的身影，相比两端无安装面的裸弹簧，这种自带垫板的结构不需要额外配置弹簧座，能直接通过垫板上的安装孔或者粘接面完成固定，省去了不少配套零件的设计加工成本，也避免了裸弹簧在压缩过程中出现侧向滑移、端面错位的问题。

　　从功能特性来看，这款弹簧采用等节距圆柱螺旋结构设计，弹簧丝截面为圆形，这类结构的刚度线性度非常好，在有效压缩行程内，弹力输出和压缩量的比值基本保持恒定，不会出现刚度突变的情况，对于需要稳定弹力输出的复位工位来说，这个特性非常重要。上下两块圆形垫板和弹簧两端的支撑圈是完全贴合固定的，垫板的直径比弹簧的外径略大，安装时垫板可以完全覆盖弹簧的端面，受力时弹簧的支撑圈不会出现局部应力集中的情况，也不会因为端面不平整导致弹簧压缩时出现偏载，大幅延长弹簧的疲劳使用寿命。弹簧的有效圈数经过合理匹配，在常规使用场景下，压缩量达到自由高度的30%时，弹簧丝的切应力依然处于常用弹簧钢的许用应力范围内，不会出现永久塑性变形。

　　设计思路上，这款弹簧的结构完全围绕易安装、高稳定性来展开，首先两端的支撑圈做了并紧磨平处理，和垫板贴合时没有间隙，不会出现安装后弹簧歪斜的问题；垫板的厚度经过核算，在承受弹簧最大工作载荷时，垫板的变形量可以忽略不计，不会因为垫板翘曲影响弹簧的正常压缩轨迹。建模过程中，螺旋线的生成严格按照弹簧的旋向、节距、中径参数来做，弹簧丝和垫板的连接位置做了自然过渡处理，没有出现建模特征的生硬拼接，扫掠生成的弹簧丝实体没有扭曲变形，每一圈弹簧的节距误差控制在极小范围内，完全符合实际加工的工艺要求，不会出现建模参数和实际加工参数脱节的问题。

　　从安装边界和外形尺寸来看，这款弹簧的整体外形为同轴圆柱结构，上下垫板的外圆直径一致，安装时只需要预留出和垫板直径匹配的圆形安装空间即可，不需要额外预留弹簧侧向偏移的余量，相比裸弹簧能节省不少径向安装空间。轴向尺寸方面，弹簧的自由高度是固定的，安装时的预压量建议设置在自由高度的10%-15%，这样既能保证弹簧在初始状态就有足够的预紧力，避免工作时出现异响和窜动，也不会因为预压量过大导致有效工作行程被压缩。安装固定时，可以通过在垫板上加工沉孔用螺栓固定，也可以直接采用粘接或者焊接的方式将垫板固定在安装基座上，固定方式非常灵活，适配不同设备的安装需求。另外在选型使用时需要注意，这类弹簧的工作环境温度如果超过弹簧钢的许用温度，需要更换对应耐温材质的弹簧丝，同时如果是在腐蚀环境下使用，还需要对弹簧和垫板做对应的表面处理，避免锈蚀影响弹力输出和结构强度。在做结构校核时，除了要核算弹簧的刚度、最大切应力、疲劳寿命之外，还要注意弹簧的压并高度不能超过设备的最小允许安装间隙，避免弹簧被压并时出现刚性冲击损坏相邻的结构零件。
