称重式大桶液体灌装输送设备结构

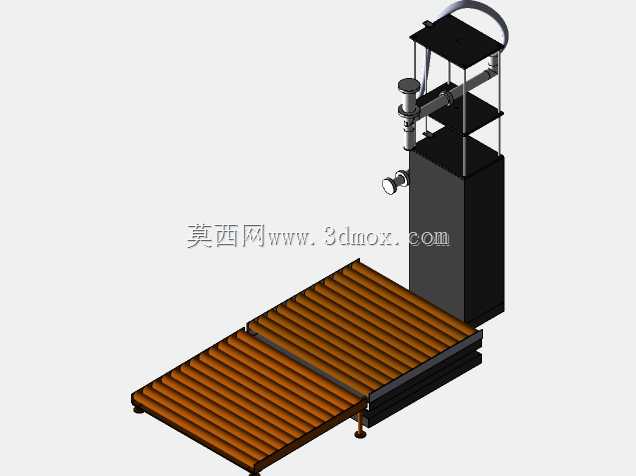

　　这套结构针对200L标准工业桶的液体定量灌装场景设计，常见于化工溶剂、食品级原料、润滑油类产品的大规格包装工序，适配车间内成品灌装后直接对接输送线转入码垛、封盖工位的连续生产流程，解决传统人工灌装计量偏差大、劳动强度高、敞口灌装易造成物料飞溅挥发的问题。设备整体分为立式灌装主机与进料输送段两个核心模块，输送段采用双排密集滚筒排布，单根滚筒采用碳钢材质表面镀锌处理，滚筒间距控制在80mm以内，避免满桶输送时出现卡滞、桶底凹陷变形的问题，输送段总长度适配单桶灌装节拍下的缓存需求，可同时容纳2个待灌装空桶与1个完成灌装的重桶，无需额外配置暂存台架，减少车间占地。灌装主机采用立式框架结构，立柱采用标准铝型材搭配钢板焊接底座，整体重心偏下，

　　灌装头升降行程适配标准桶的高度范围，可覆盖从100L到250L不同高度的硬质塑料桶、金属桶灌装需求，无需额外调整主机安装高度。灌装头配置防滴漏出料嘴，升降到位后出料嘴伸入桶口内部150mm左右，减少灌装过程中液体冲击产生的泡沫与飞溅，针对易挥发物料还可预留抽气接口，对接车间废气收集管路。设备核心的计量功能依托称重模块实现，称重传感器安装在输送段下方的顶升机构上，当空桶输送到灌装工位后，顶升机构抬起将桶体与滚筒面脱离，直接由称重模块承载整桶重量，灌装过程中实时采集重量数据，达到预设灌装量时自动关闭进料阀门，相比流量式计量不受物料温度、粘度变化、管路压力波动的影响，计量精度可控制在千分之二以内，满足大宗物料包装的计量允差要求。

　　设计过程中充分考虑现场安装的边界条件，主机底座预留膨胀螺栓安装孔，可直接固定在水泥地面上，无需额外做预埋基础，输送段高度与车间常规滚筒线高度保持一致，可直接对接前后段的输送设备，不需要额外做转接台架。电气控制元件全部安装在主机侧的密封电控箱内，防护等级达到IP54，适配车间内可能存在的液体飞溅、粉尘环境，操作按钮布置在主机正面伸手可及的高度，操作人员无需登高或者俯身即可完成参数调整、启停操作。灌装头的升降导轨采用线性导轨搭配同步带传动，升降速度可根据物料特性调整，针对易起泡沫的物料可实现先快后慢的灌装速度曲线，桶即将装满时自动降低灌装流速，避免泡沫溢出桶口。输送段末端配置可调节挡桶机构，灌装完成后挡桶机构自动降下，

　　重桶顺着滚筒输送到下一工位，下一个空桶到位后挡桶机构抬起定位，配合顶升称重机构完成连续灌装循环。整套结构的管路接口全部采用标准法兰连接，进料口预留在主机侧面，可直接对接车间的物料供料管路，不需要现场做非标焊接适配，维护时可直接拆卸法兰更换密封件或者阀门，减少停机维护时间。针对不同物料的兼容性，接触物料的部件可根据需求更换304不锈钢或者衬氟材质，满足腐蚀性物料的灌装要求，设备整体没有复杂的定制加工件，九成以上零部件采用标准件，建模时所有配合间隙都按照实际装配公差预留，加工后可直接组装调试，不需要二次修配。
