双立柱直线滑台线性模组安装结构

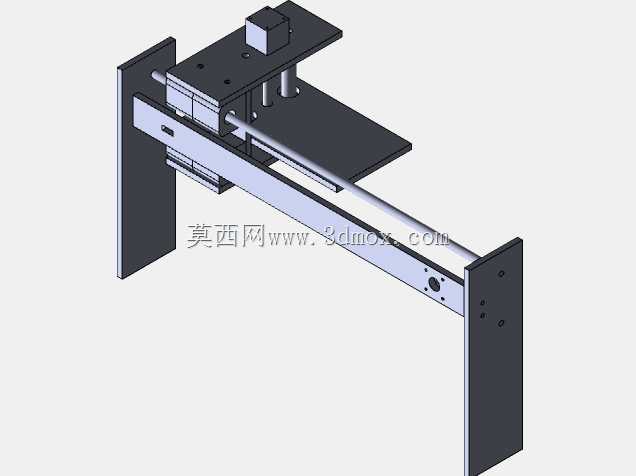

　　这套线性传动安装结构，核心采用光轴作为滑动导向载体，搭配两端立式安装板形成稳定的支撑框架，主要面向小行程、轻负载的直线往复作业场景，常见于小型工件的工位移位、检测探头的位置调整、点胶或喷涂作业的执行端搭载等工况。从结构布局来看，两根平行光轴贯穿两端的立式安装板，安装板上预留了多组沉头安装孔，可直接通过螺栓将整套机构固定在设备的机架立面或水平台面上，安装板与光轴的配合位置采用过盈配合加顶丝锁紧的固定方式，避免光轴在长期往复运动中出现轴向窜动，保证导向精度的稳定性。滑台部分采用分体式滑块座设计，滑块座与光轴配合的位置内嵌直线轴承，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少长期运行的磨损量，

　　滑块座的上表面和侧立面都预留了标准化的螺纹安装孔位，可根据实际作业需求搭载不同的执行末端，比如气动夹爪、检测传感器、小型加工头等部件，不需要额外加工转接板就能完成适配，缩短现场安装调试的周期。顶部的安装块预留了驱动组件的安装位置，既可以搭配丝杆传动实现精准的位置控制，也可以搭配同步带传动实现较高速度的往复移动，用户可根据自身的负载、速度、精度需求灵活选配驱动形式，不需要对主体结构做二次修改。从安装边界来看，两端立式安装板的外侧间距决定了整套机构的总长度，光轴的有效行程为两端安装板内侧间距减去滑块座自身的长度，选型时可根据实际需要的移动距离调整光轴长度和安装板间距，不需要重新开模制作主体零件，适配性较强。

　　结构设计上没有采用复杂的一体化铸造机身，而是采用板材加工加标准光轴、标准轴承的组合形式，所有板材零件都可通过常规的铣削、钻孔加工完成，加工难度低，后期维护时如果光轴出现磨损，只需要松开顶丝更换对应规格的光轴即可，不需要更换整套机构，维护成本较低。滑块座的侧面预留了感应片安装位置，可搭配两端安装板上的光电传感器实现原点定位、行程限位的功能，避免滑块超程运行造成机构碰撞损坏，适配自动化设备的常规安全控制需求。整套结构的受力路径清晰，负载通过滑块座传递到直线轴承，再均匀分散到两根平行光轴上，最后通过两端的安装板传递到设备机架，双光轴的布局可承受一定的偏载力矩，避免单轴导向容易出现的滑块卡顿、磨损不均的问题，

　　在侧向负载不大的工况下能长期保持稳定的运行精度。在实际产线应用中，这类小型线性模组常被集成在小型自动化工作站里，比如电子元器件的外观检测工位，用来带动相机调整拍摄焦距和位置；或者在小型包装工位里，带动推板完成小包装盒的规整移位；也可用于实验室的小型试验设备中，带动试验探头完成不同位置的采样检测，结构紧凑，安装灵活，不需要占用太大的设备空间。
