单张纸印刷机真空吸附式送纸吸油辊结构

　　在单张纸胶印、数码印刷等单张纸类印刷设备的送纸工段，这类真空动力吸油辊是保障纸张输送稳定性的核心执行部件，日常产线运行中，它既可以单独作为纸张减速缓冲单元布设，也能和排纸机构组合配套，解决高速送纸链路里纸张脱离递纸链进入收纸堆时的速度失配问题。很多印刷车间一线调试人员都遇到过，高速送纸时纸张因为惯性前冲，要么撞纸导致收纸不齐，要么边缘卷曲蹭脏刚印好的图文，这类吸油辊的存在，就是通过真空下拉的作用力，把即将落到收纸堆的纸张稳稳吸附在辊面，匹配收纸段的输送速度，让纸张平稳堆叠，避免飞边、蹭脏、撞堆这类常见的印刷故障。

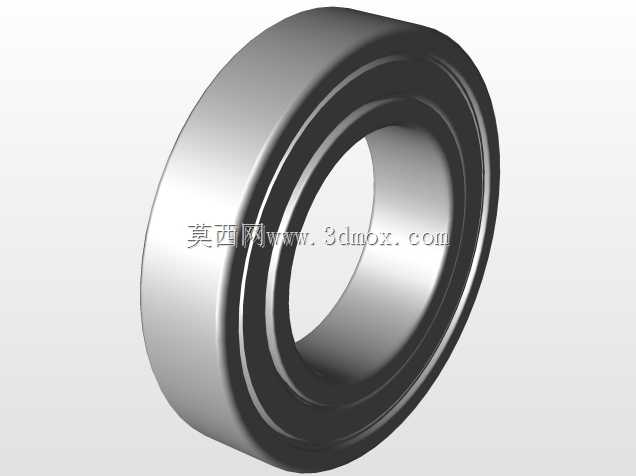

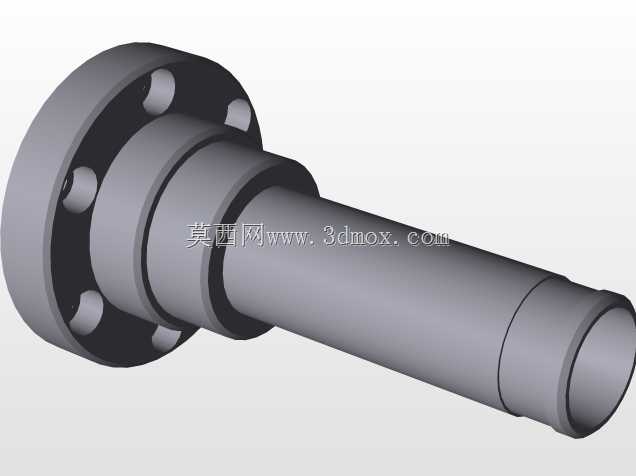

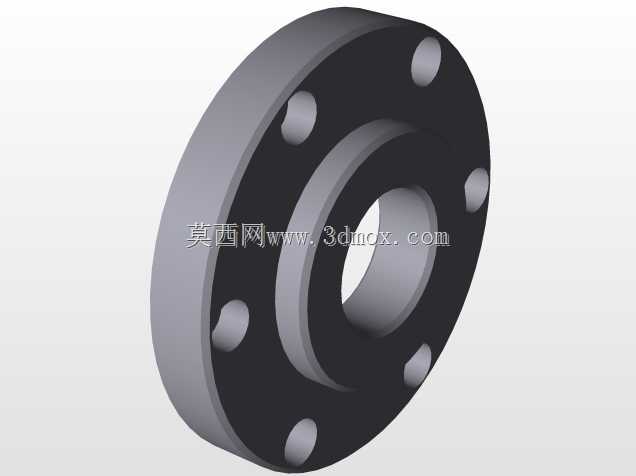

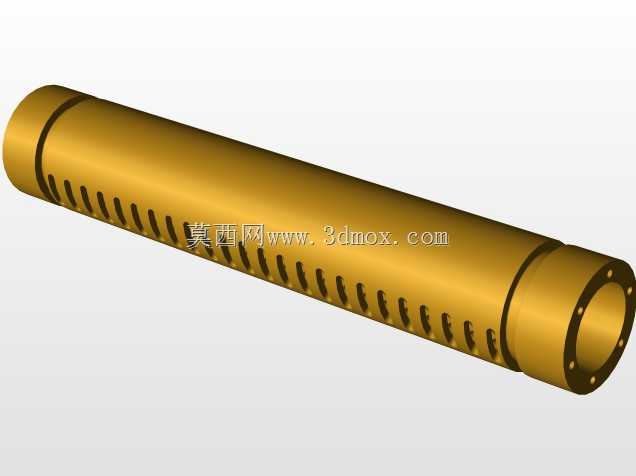

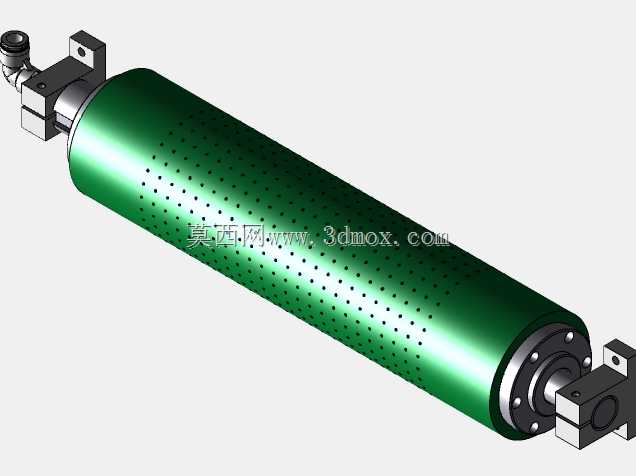

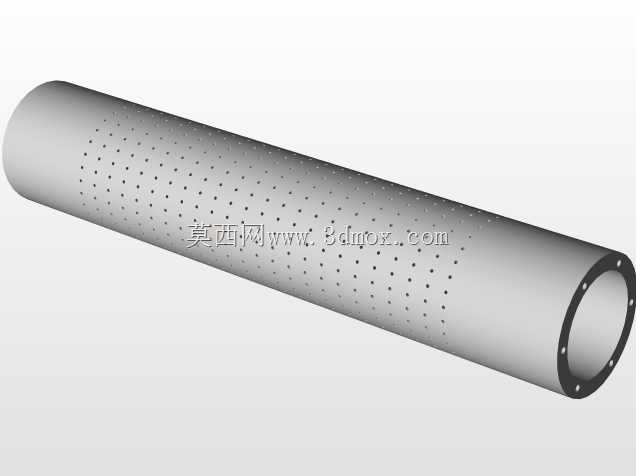

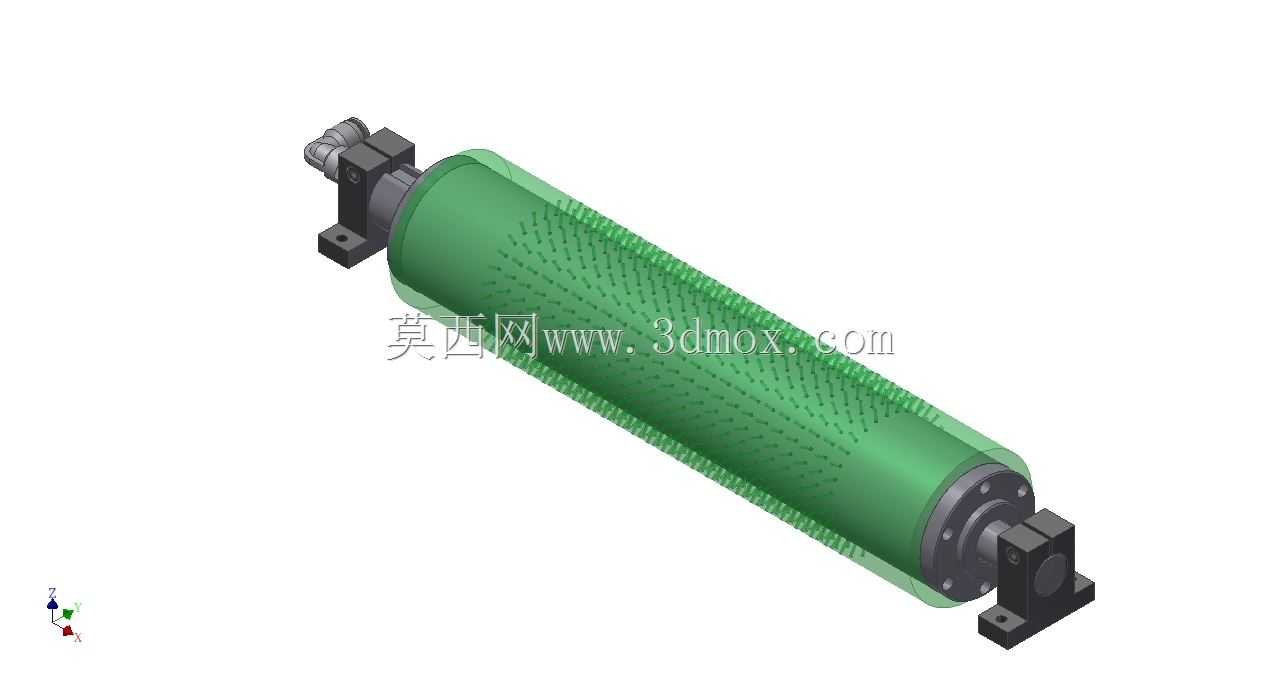

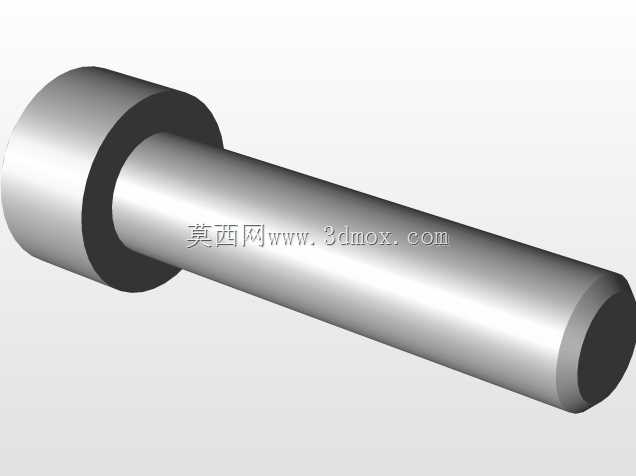

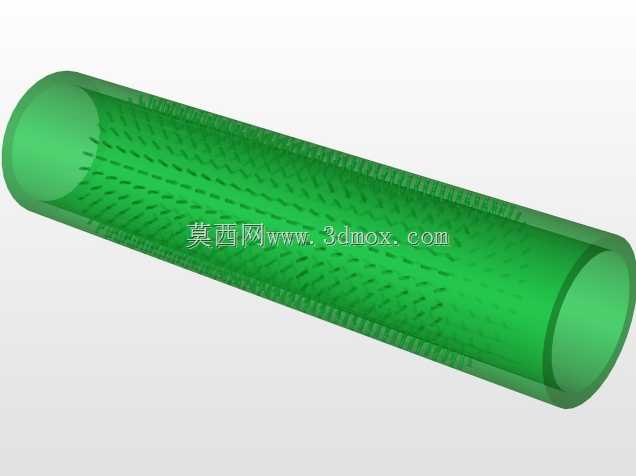

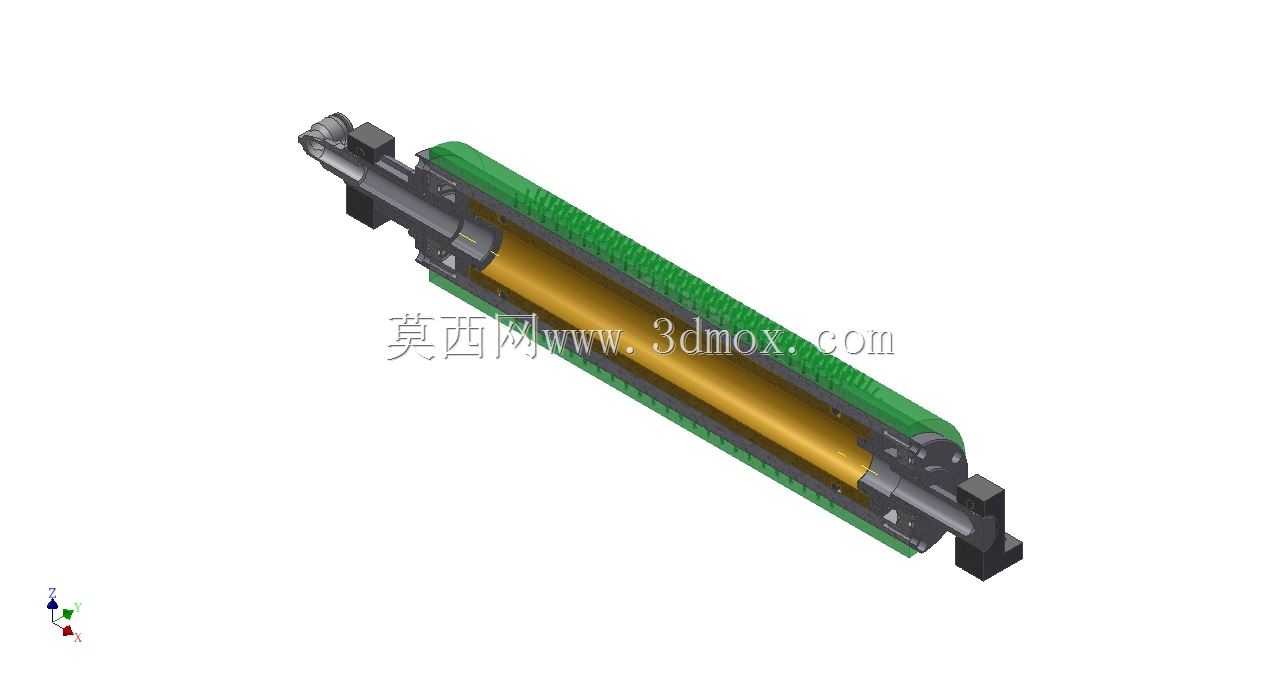

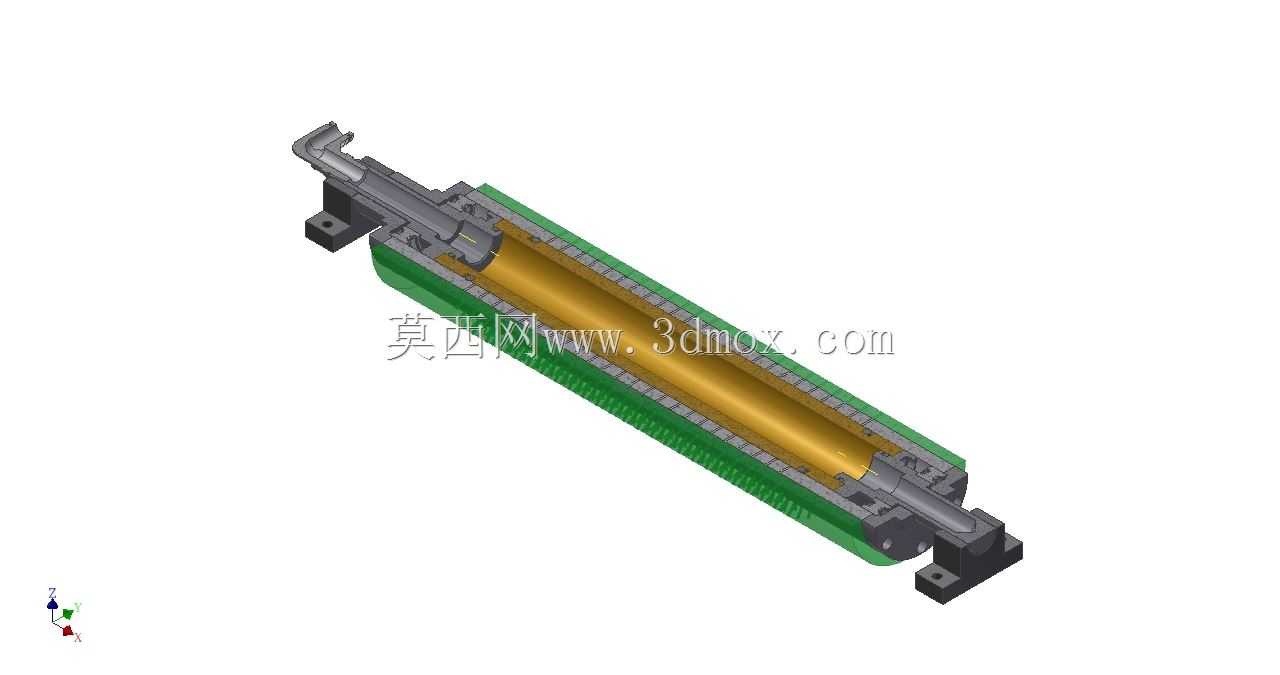

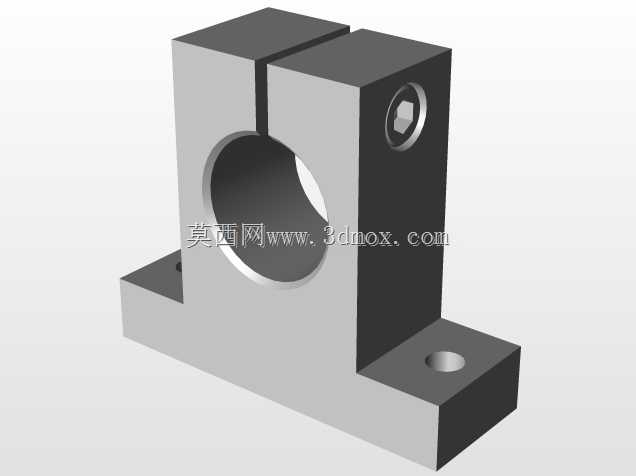

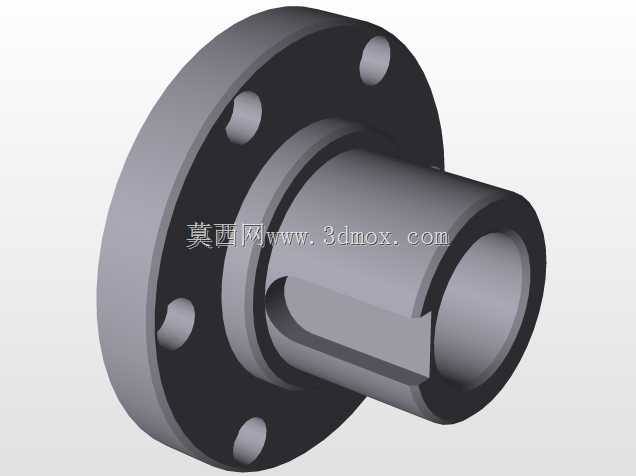

　　从结构设计逻辑来看，这款吸油辊采用两端带安装支座的卧式布设方案，辊体主体为长圆柱形态，辊面密布微小的真空气孔，这些气孔的孔径、排布密度都经过实际工况验证，既能保证足够的吸附力拉住300mm幅宽以内的各类印刷纸张，包括铜版纸、哑粉纸、胶版纸甚至薄型卡纸，又不会因为吸力过大在纸面留下吸痕，影响印刷成品的外观质量。辊体两端的支撑座采用带定位台阶的方形安装结构，安装面上预留了螺栓固定孔，设备组装时可以直接通过螺栓锁紧在送纸段的墙板支座上，不需要额外加工复杂的连接结构，安装定位的基准面和辊体的同轴度公差控制在合理范围内，避免辊体运转时出现径向跳动，导致吸附力不均、纸张走偏的问题。

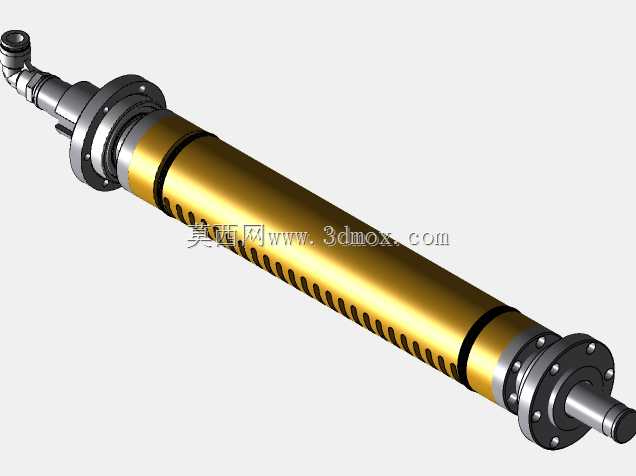

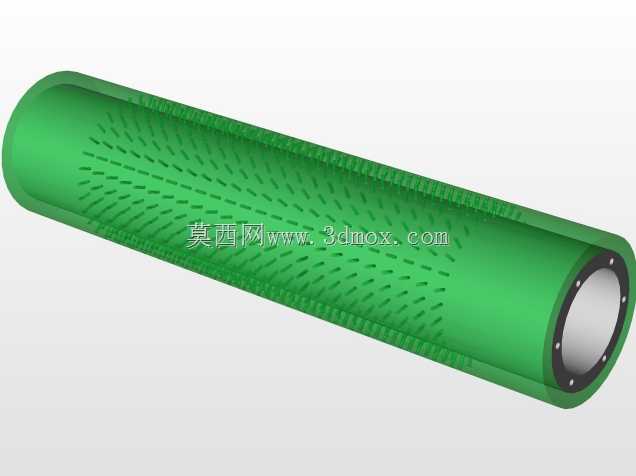

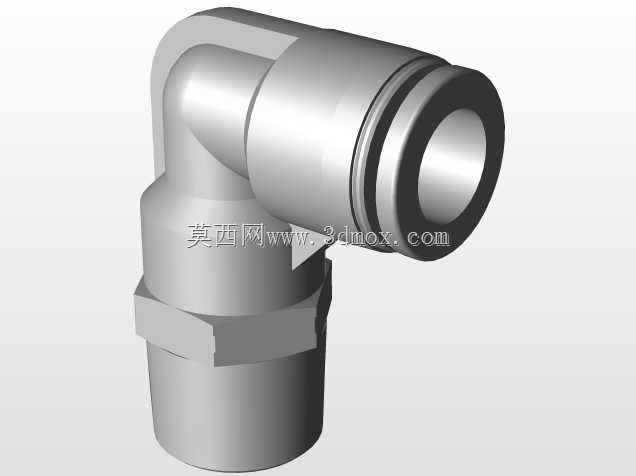

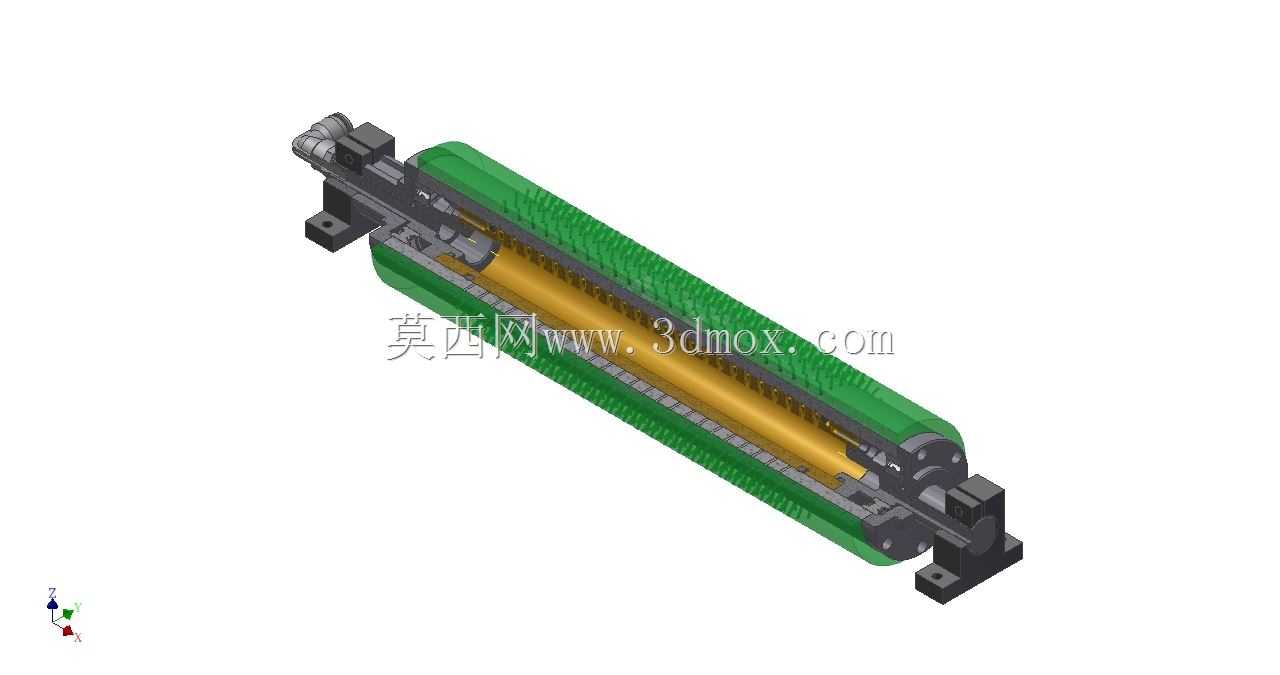

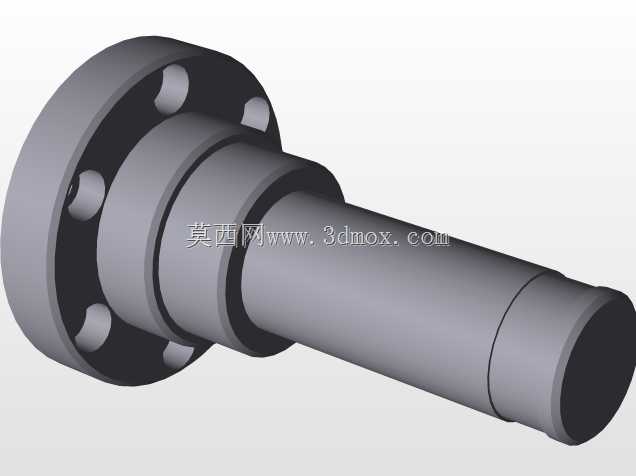

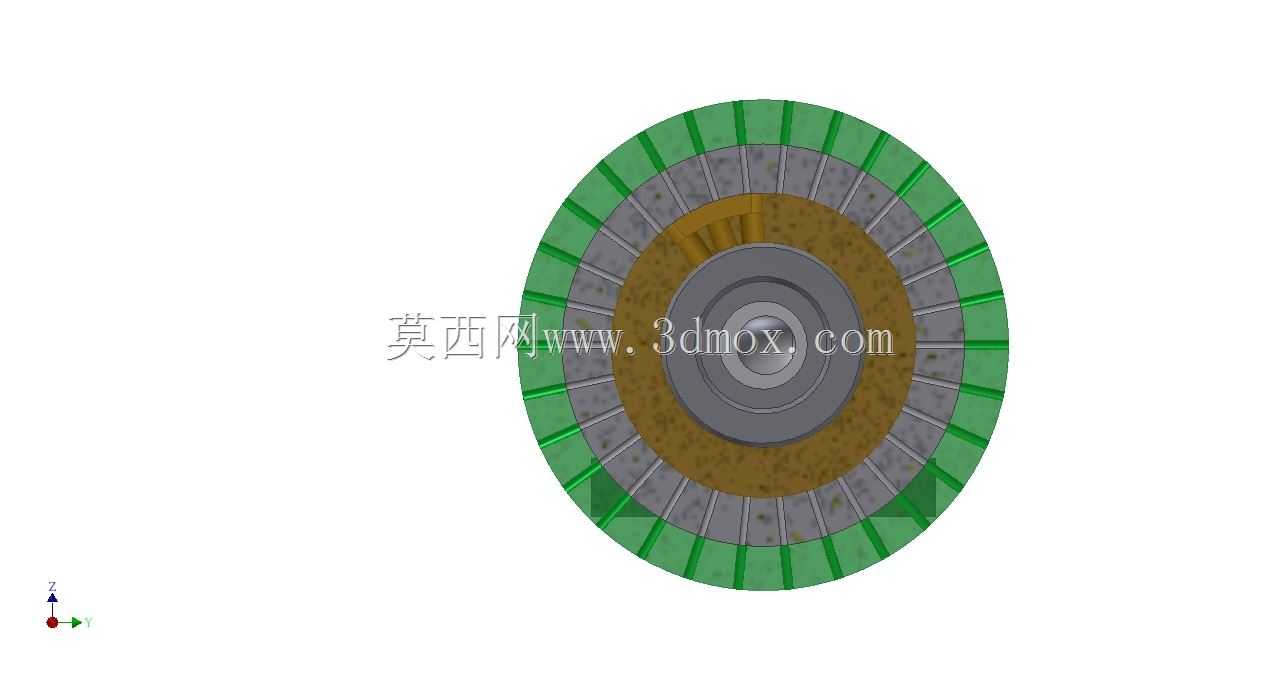

　　辊体一端集成了真空通路的旋转接头结构，外接车间的真空气源，工作时气源产生的负压通过辊体内部的气腔分配到辊面的各个气孔，形成均匀的吸附面；辊体的传动端可以和设备的主传动链路通过联轴器连接，匹配送纸段的线速度同步运转，不会和纸张产生相对滑动，避免划伤纸面。设计时特意考虑了印刷车间的多粉尘、带油墨油污的工况，辊体表面做了特殊的耐磨防粘处理，长期接触带少量油墨、纸粉的纸张也不会轻易粘污，日常维护只需要定期擦拭辊面、清理气孔里的纸粉堵塞即可，不需要频繁拆解更换部件。

　　从安装边界尺寸来看，这款吸油辊适配的最大纸张幅宽为300mm，对应辊体的有效吸附工作面长度略大于这个幅宽，保证全幅宽范围内都有均匀的吸附力，两端的安装支座突出辊体的径向尺寸经过优化，不会和周边的送纸牙排、导纸板产生运动干涉，布设时只需要保证辊面和纸张输送路径的间隙在1-2mm区间，就能达到最佳的吸附减速效果。实际选型适配时，不需要改动原有设备的墙板安装位，只需要匹配对应安装孔距的支座，接通气源和传动链路就能完成改造升级，对于很多老旧印刷设备提升收纸稳定性、降低废品率的改造场景非常适用。

　　不同于普通的导纸辊只起到被动承托导向的作用，这款吸油辊自带主动吸附的动力特性，在高速印刷工况下的稳纸效果远优于普通导杆、压纸块这类结构，不会因为纸张克重变化、送纸速度波动就出现稳纸失效的问题。很多设备调试人员在处理薄纸高速输送的稳纸问题时，往往会优先选用这类真空吸附辊，因为它的作用力是均匀分布在纸面的，不会像压纸毛刷、压纸轮那样产生局部压痕，对于印刷质量要求高的精细印刷产品，这种无接触式（通过气膜吸附）的稳纸结构能最大程度保护纸面的印刷涂层，避免出现擦花、压印这类质量缺陷。
