XYZ轴CCD视觉微调位移铝型材构件

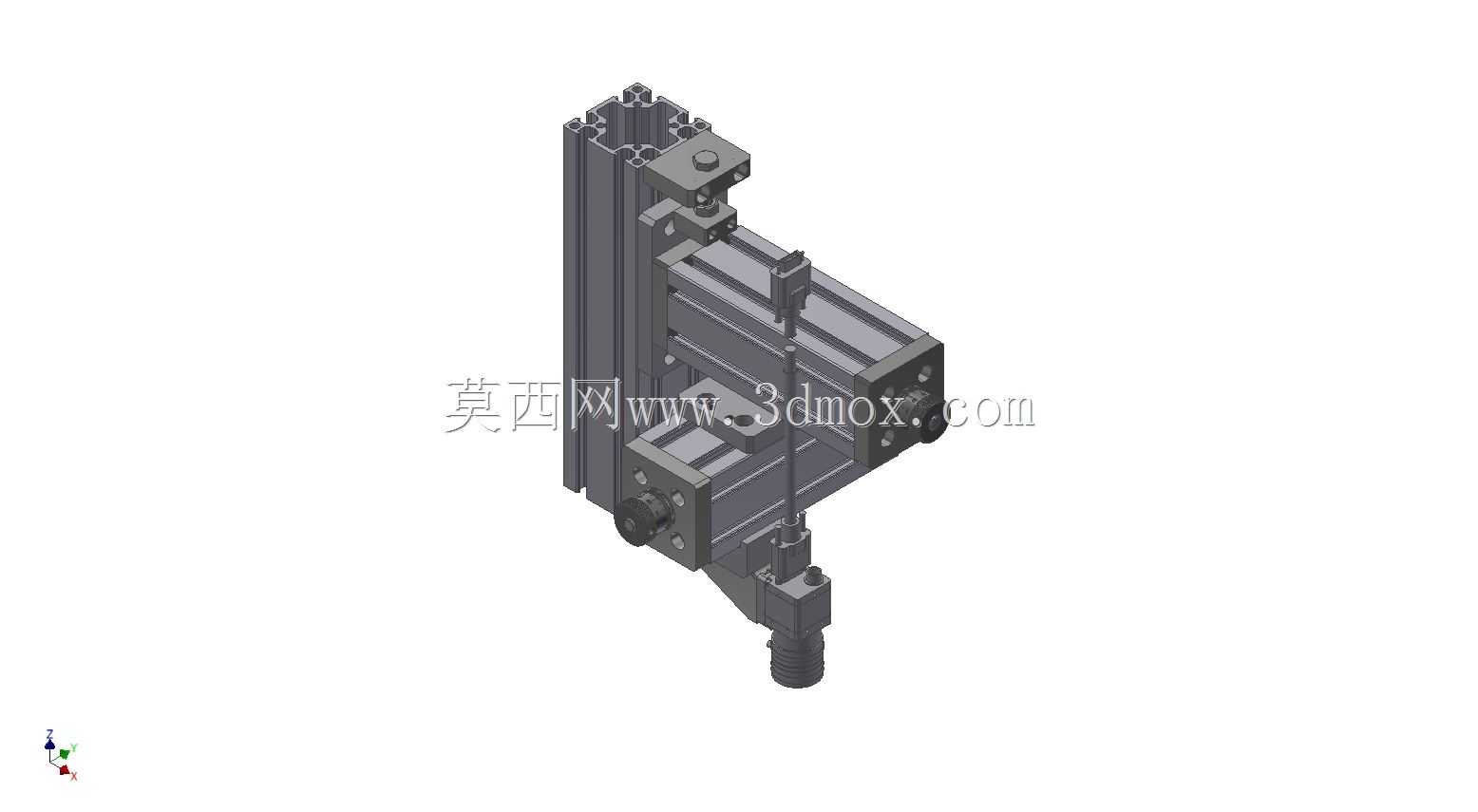

　　在机器视觉检测、精密装配对位、光学实验调焦这类对位置精度要求极高的场景里，CCD相机的位置微调一直是影响成像质量与对位精度的核心环节，这款XYZ三轴CCD微调构件，正是为这类场景下的相机安装与位置校准设计的承载调节部件。从结构设计来看，主体采用工业铝型材作为基础承载基体，型材截面为多槽口标准工业铝型结构，这类截面设计一方面可以利用型材自带的T型槽实现快速安装固定，无需额外加工大量安装孔位，另一方面中空的型材结构在保证结构刚性的前提下，大幅降低了构件自身重量，减少了位移调节时的负载惯量，提升微调过程的稳定性。构件的三轴调节逻辑覆盖了CCD相机工作时需要调整的全部空间维度，X轴与Y轴负责水平面上的横向与纵向位置偏移校准，

　　解决成像视野偏移、对位基准错位的问题，Z轴负责垂直方向的高度调节，匹配不同工作距离下的镜头焦距需求，保证成像清晰度。在安装边界设计上，型材侧面预留的长条形避让槽，既可以作为调节时的行程让位，避免调节过程中安装螺丝与型材本体发生干涉，也可以作为线缆走线槽，将CCD的供电与信号传输线缆内嵌在槽内，避免外露线缆在设备运行过程中被剐蹭拉扯，提升布线整洁度与设备运行可靠性。型材端面的多安装孔位采用对称式布局，既可以直接通过端面连接板固定在设备机架上，也可以搭配角码实现侧面挂载安装，适配不同设备的安装空间需求，不管是桌面式视觉检测台的开放式安装，还是自动化设备内部的紧凑空间内嵌安装，都能找到对应的固定方式。从实际使用的角度出发，

　　这类微调构件的调节行程设计完全匹配CCD视觉校准的常规需求，不需要大行程的位移范围，而是侧重微调过程的顺滑度与位置保持能力，铝型材基体的加工平面度控制在合理范围内，保证调节过程中不会出现卡滞、窜动的问题，当位置调整到位后，通过槽内的锁紧螺丝即可完成位置固定，避免设备运行过程中的振动导致相机位置偏移，影响成像稳定性。不同于定制化的一体式位移台，这款采用标准铝型材作为主体的微调构件，在后期维护与改装上具备更高的灵活性，当需要更换不同尺寸的CCD相机或者调整安装角度时，只需要更换对应的相机安装连接板，利用型材槽口即可完成快速改装，不需要重新加工整个承载基体，大幅降低了设备改造成本与维护周期。在光学检测类设备的结构设计中，

　　这类承载调节构件往往容易被忽略，但实际上它的刚性、调节顺畅度、安装适配性直接决定了视觉系统的调试效率与长期运行稳定性，这款构件在设计时充分考虑了工业现场的实际使用需求，没有采用冗余的复杂结构，而是依托标准工业铝型材的成熟特性，搭配合理的调节结构设计，在保证功能满足使用要求的前提下，兼顾了成本控制与安装灵活性，不管是用于小型实验台的视觉系统搭建，还是量产自动化设备上的CCD相机安装调节，都能很好地适配使用需求。型材表面采用阳极氧化处理，具备基础的耐磨与抗腐蚀能力，适配工业车间的常规使用环境，不会因为长时间使用出现表面锈蚀、掉屑的问题，避免杂质掉落影响洁净车间内的产品生产质量。
