多自由度舞台CCD灯位精密调整机构

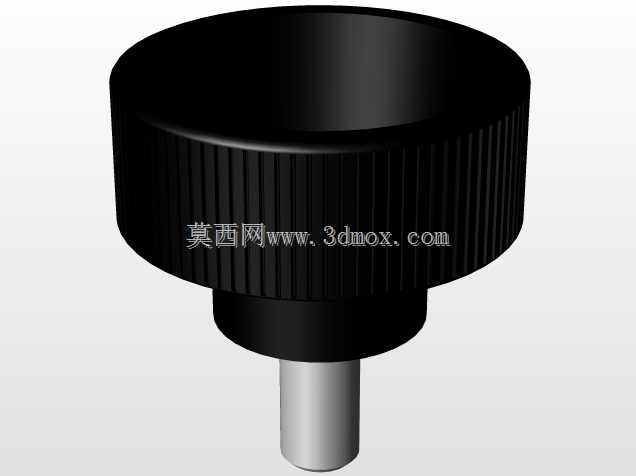

　　这套调整机构主要面向舞台演出、演播室布光场景下的CCD视觉定位配套需求，核心作用是为舞台CCD检测单元提供X、Y、Θ三个维度的精密位置调整能力，解决舞台灯具排布校准、演出轨迹视觉捕捉过程中，检测单元位姿偏差带来的定位失准问题。在实际剧场、户外演出场地的布光作业中，舞台上方的桁架安装空间往往存在加工公差、桁架受力形变带来的安装基准偏移，常规固定安装的CCD单元无法适配不同演出场次的灯位布局变化，这套三自由度调整结构正是针对这类现场工况设计，无需整体拆卸重装设备，仅通过侧方的调节旋钮即可完成位姿微调，大幅缩短现场布光校准的作业周期。

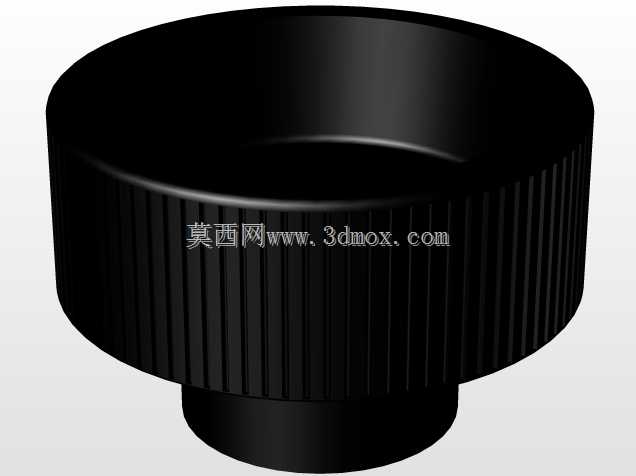

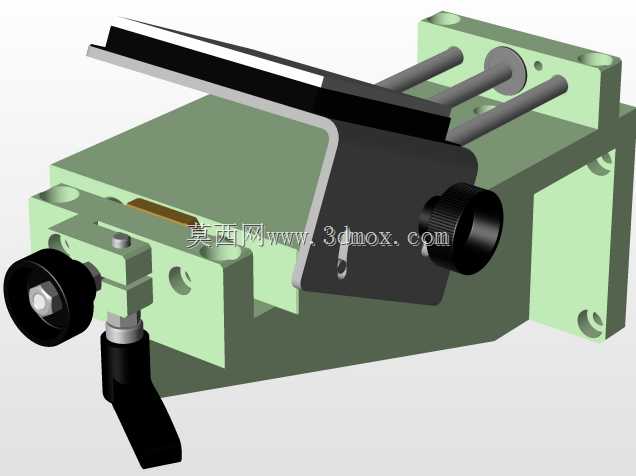

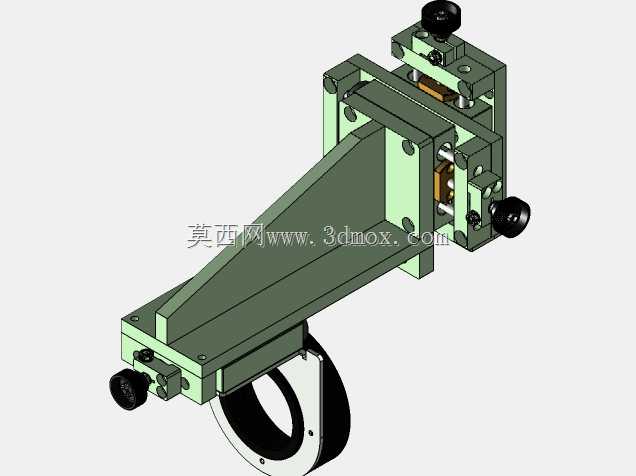

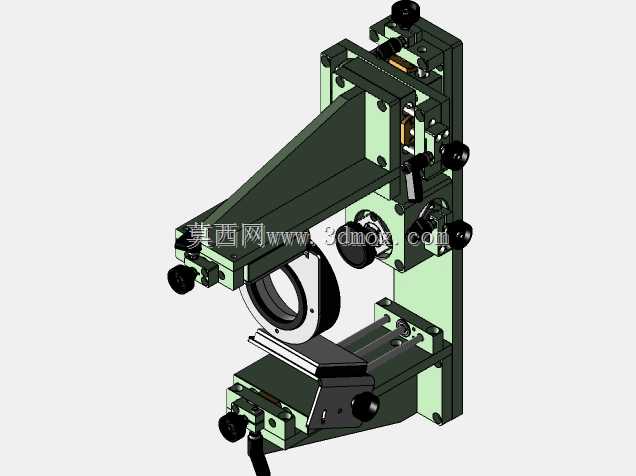

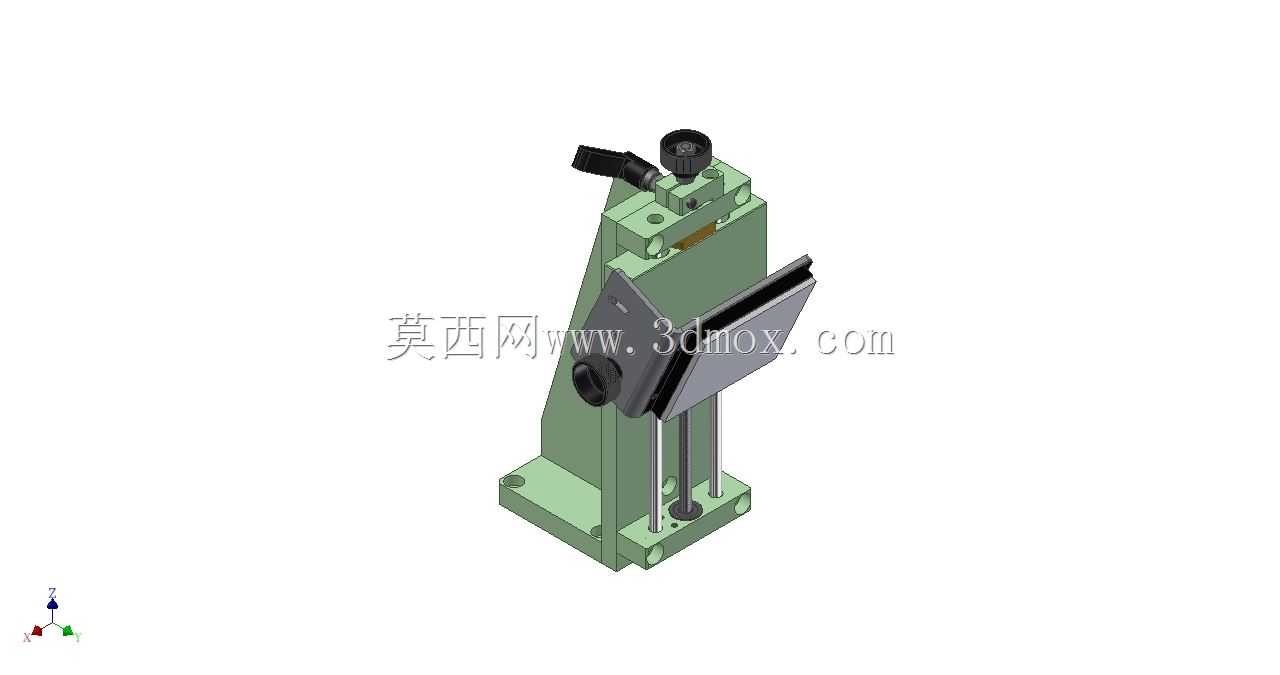

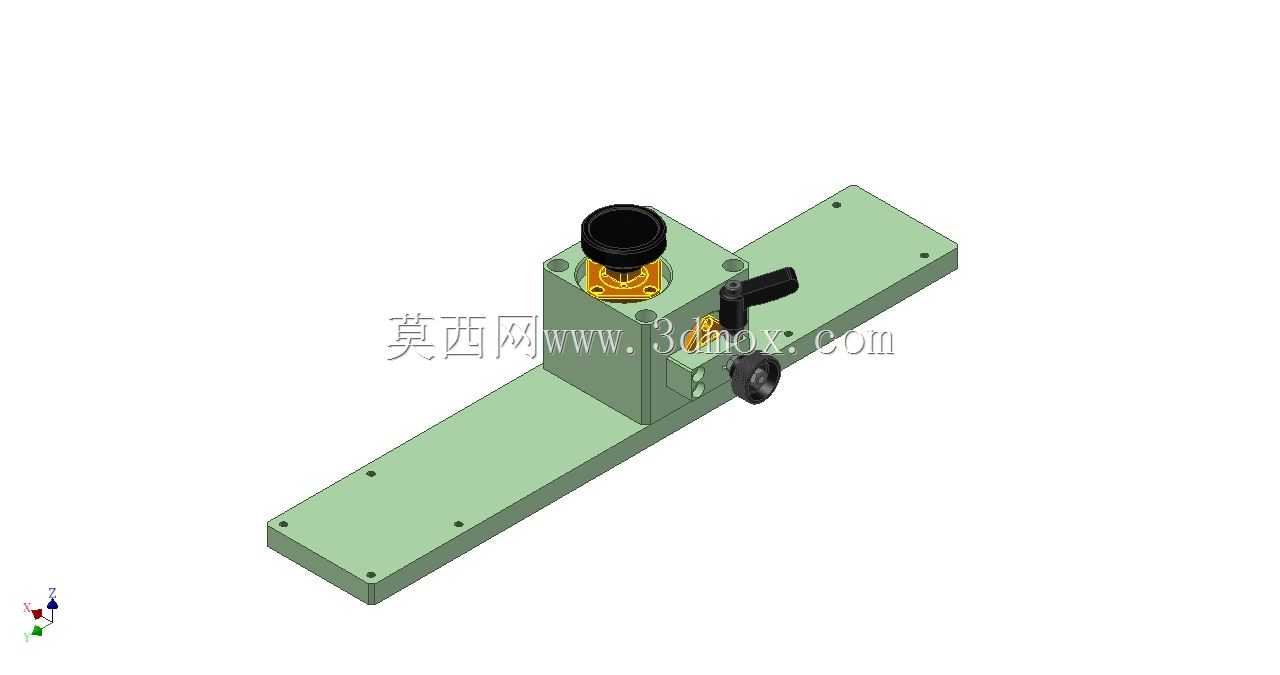

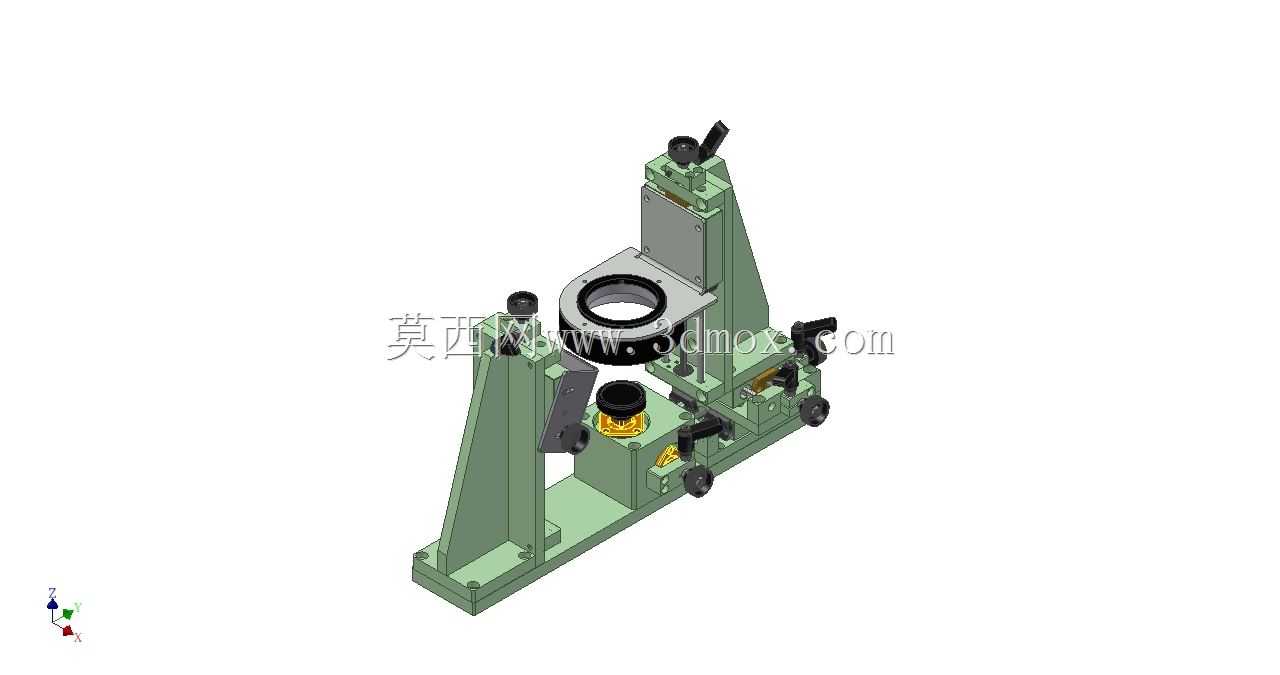

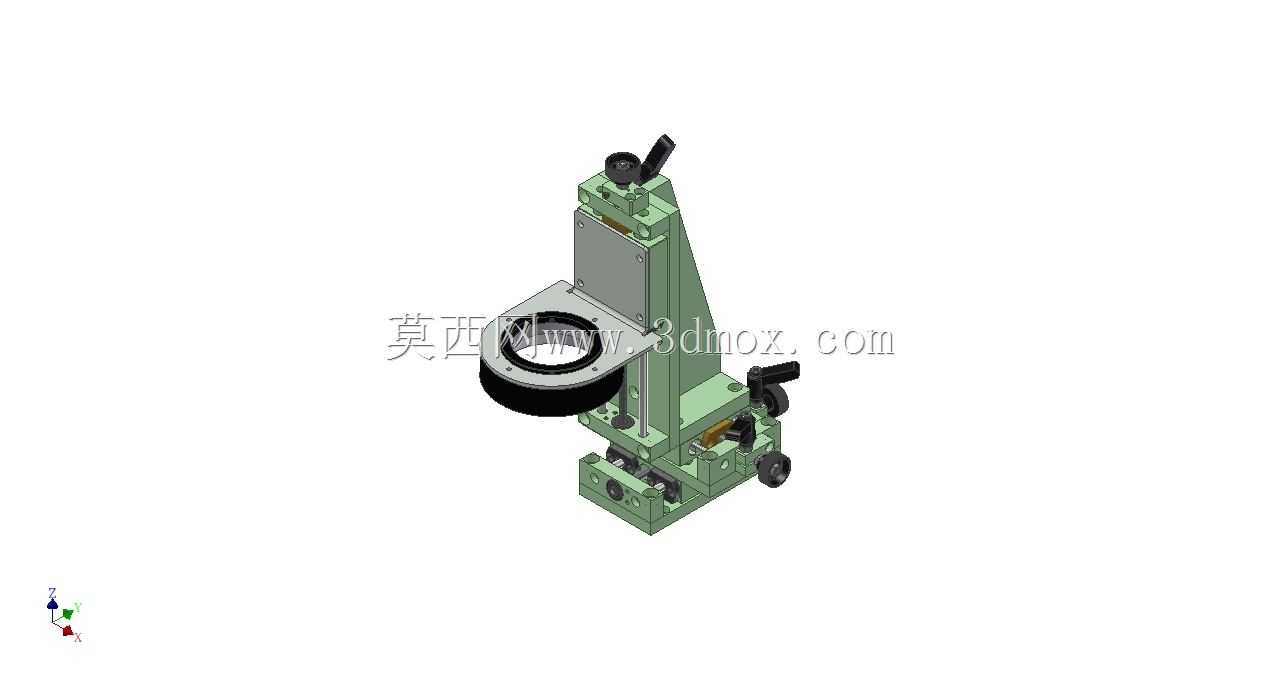

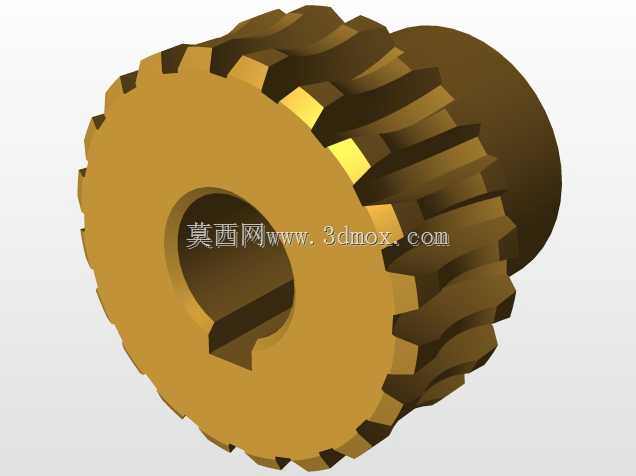

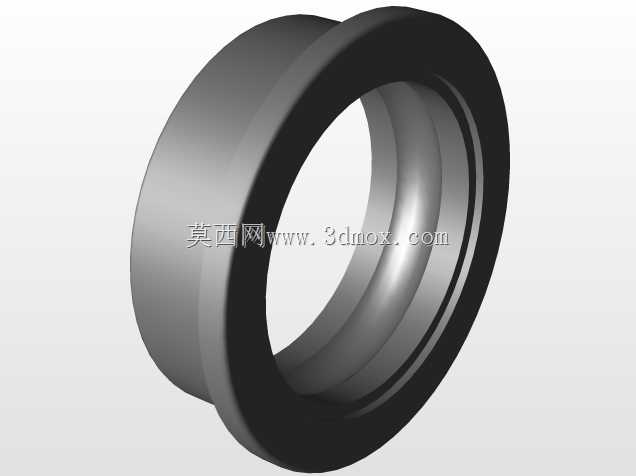

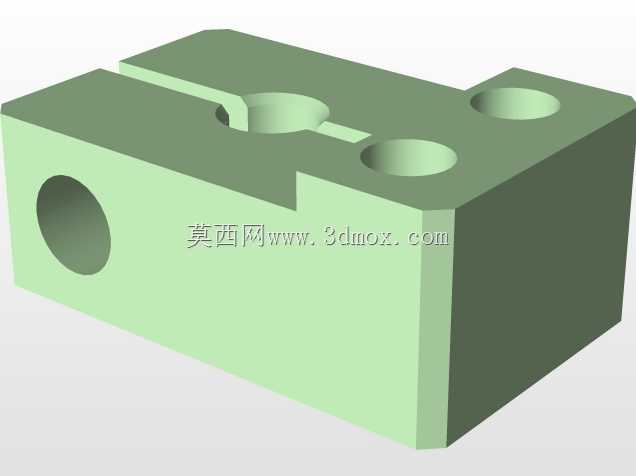

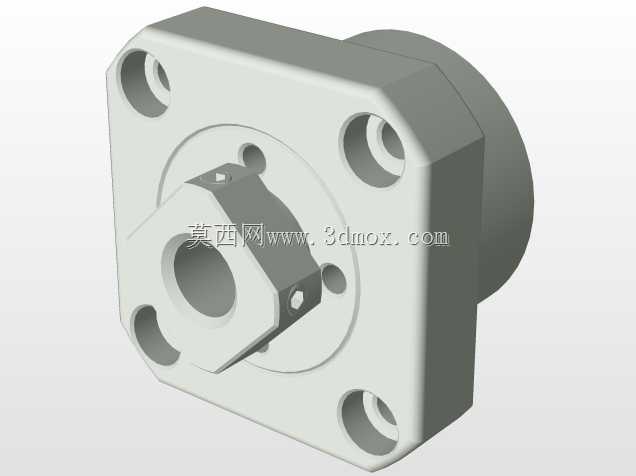

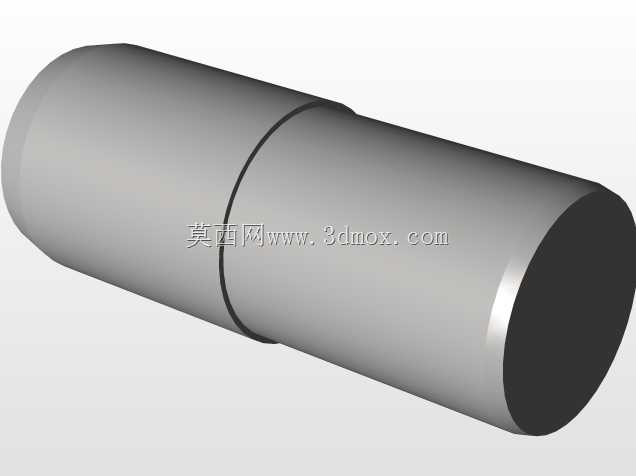

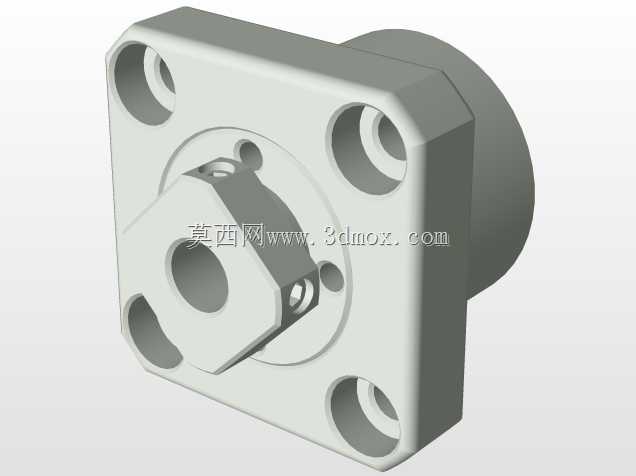

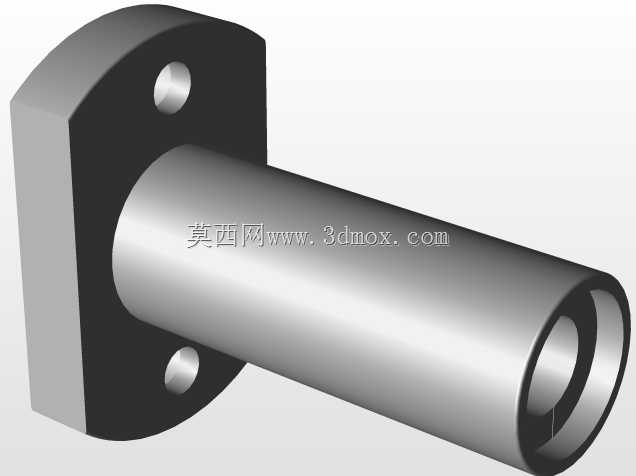

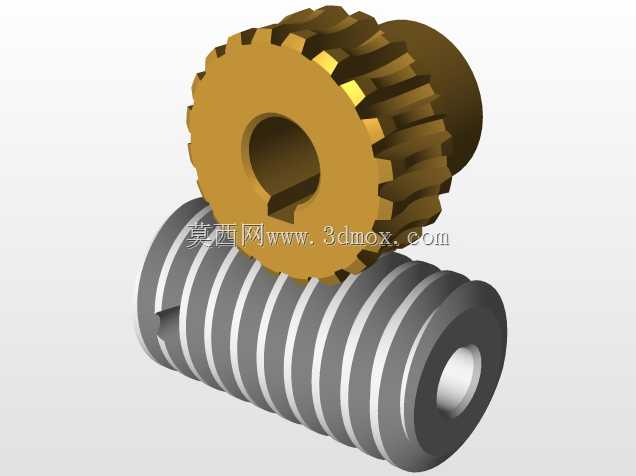

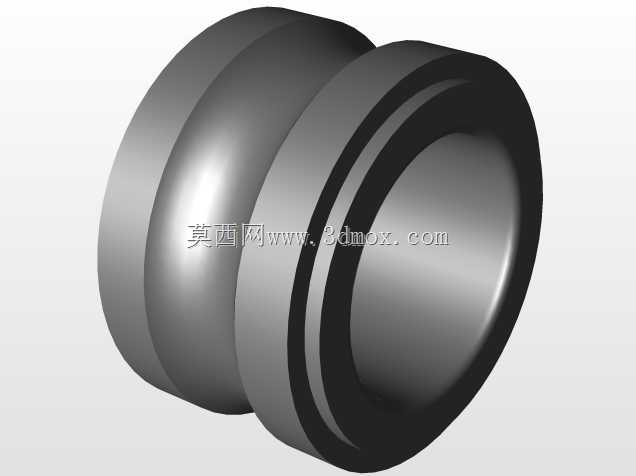

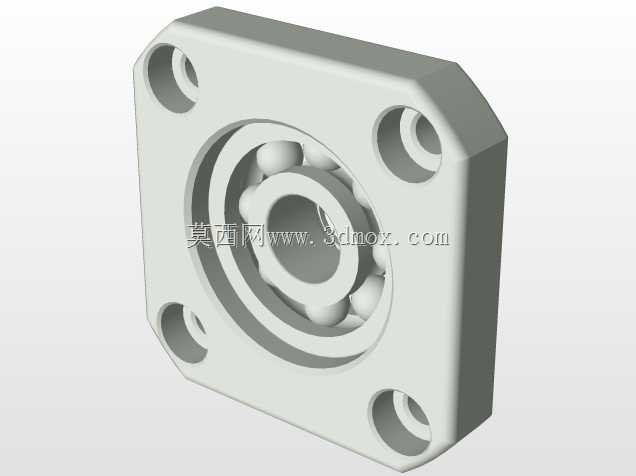

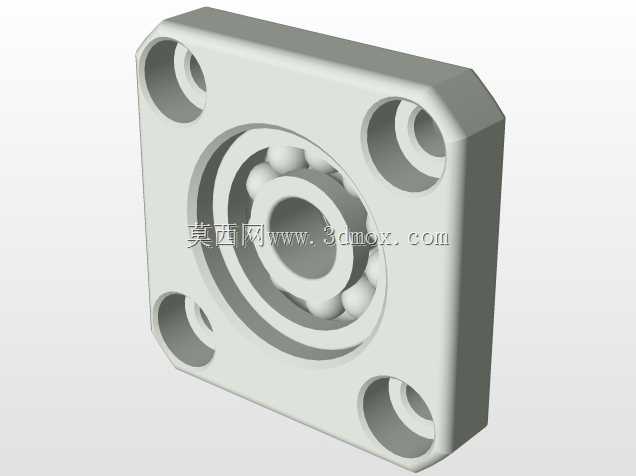

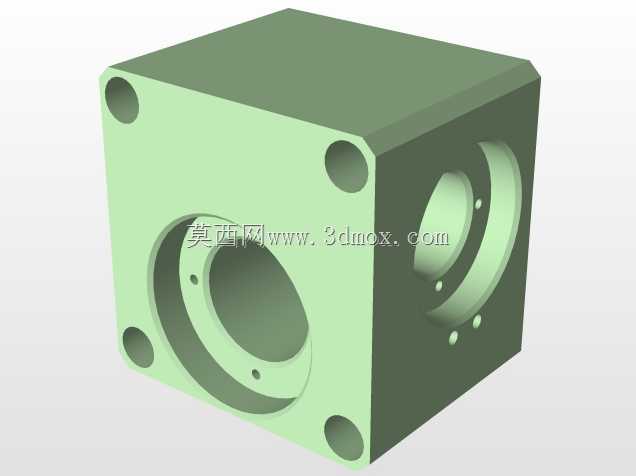

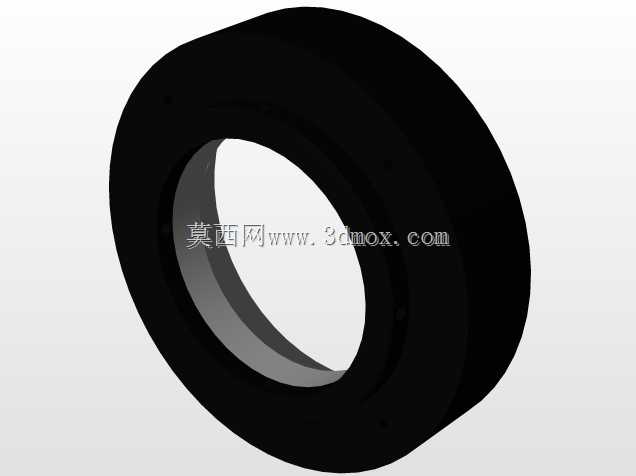

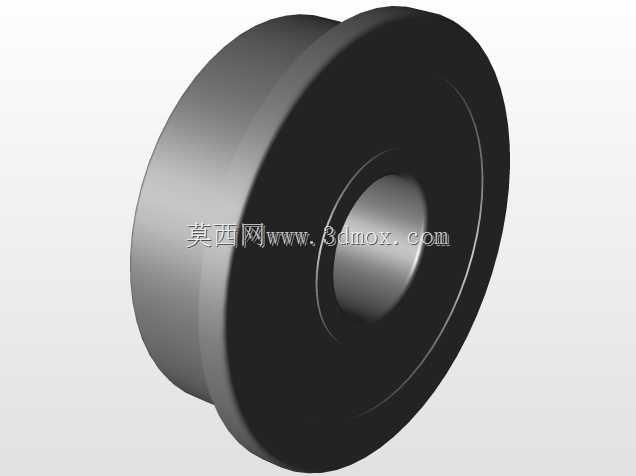

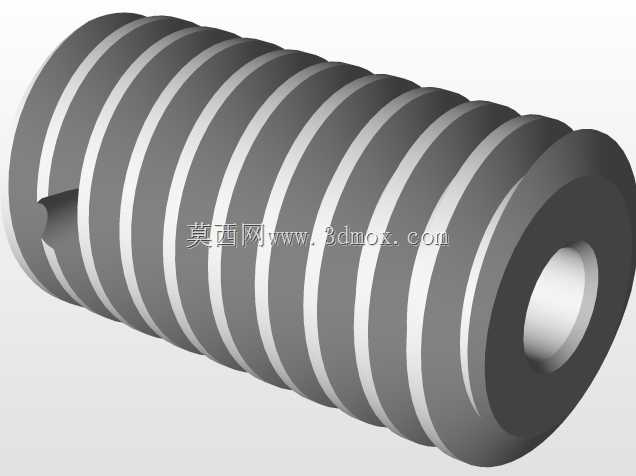

　　从功能特性来看，机构采用双侧立式支撑结构承载中部的CCD安装座，X向调节通过底部安装板上的线性滑移副实现，配合带锁紧功能的细牙调节螺杆，单圈进给量控制在0.5mm以内，能够满足毫米级的位置校准需求；Y向调节集成在中部滑移平台上，采用交叉滚柱导向结构，避免调节过程中的俯仰偏摆，保证CCD光轴始终垂直于检测平面；Θ向旋转调节通过安装座下方的回转支承实现，旋转范围覆盖±15°，调节到位后通过侧边的锁紧顶丝完成固定，防止演出过程中设备震动带来的位姿漂移。整个调节结构的操作端全部布置在机构侧下方，操作人员站在桁架检修通道上即可完成所有调节操作，无需探身到设备正下方，适配高空作业的操作安全要求。

　　设计思路上，整套结构优先考虑现场安装的兼容性与长期使用的稳定性，主体支撑件采用铸铁材质做时效处理，消除加工内应力，避免长期承重带来的结构形变；所有调节螺杆均采用不锈钢材质，配合铜质螺母做传动副，防止演出场地潮湿、烟雾环境带来的锈蚀卡滞问题。安装接口方面，底部安装板预留了标准的舞台桁架安装孔位，孔距适配国内主流演出桁架的200mm、300mm标准模数，无需额外加工转接板即可直接固定；中部CCD安装座预留了M4、M6两种规格的安装螺孔，能够适配市面上绝大多数工业CCD、舞台定位相机的安装尺寸，覆盖1/3英寸到1英寸靶面的相机安装需求。

　　外形尺寸与安装边界上，整套机构总高度控制在320mm以内，底部安装板的长宽尺寸为240mm×180mm，X向有效调节行程为±25mm，Y向有效调节行程为±20mm，完全适配舞台桁架上单个灯位的安装空间，不会与相邻的摇头灯、帕灯等设备产生安装干涉。机构整体重量控制在7.2kg，单人即可完成高空搬运与安装作业，降低现场施工的人力成本。考虑到舞台演出过程中周边音响设备的震动影响，所有调节副都配套了阻尼垫片，即使在120dB的高噪音震动环境下，也不会出现调节位置自行偏移的问题，保证整场演出过程中CCD检测单元的位姿稳定性。在布线设计上，机构的立式支撑件内侧预留了走线槽，CCD的供电、信号线可以从支撑件内部穿过，避免线缆外露影响舞台美观，同时防止演出过程中线缆被刮扯带来的设备脱落风险。
