十流道360度旋转歧管结构设计

　　在多工位回转式流体输送工况中，固定管路与回转执行端的介质输送一直是管路设计的核心难点，这款十流道360度旋转歧管，正是针对连续回转作业下的多通路流体同步输送需求开发的结构件，可在设备端做整周无限制旋转的同时，保障每一路介质的独立输送不串流、无泄漏。从实际应用场景来看，这类部件常配套在回转式灌装设备、多工位旋转工装台、中心回转式流体加工设备上，用来同时输送压缩空气、冷却循环水、低压液压油、工艺润滑液等不同介质，替代传统多管路单独排布随回转动作易缠绕、弯折破损的方案，大幅提升回转类设备的管路可靠性与运行寿命。

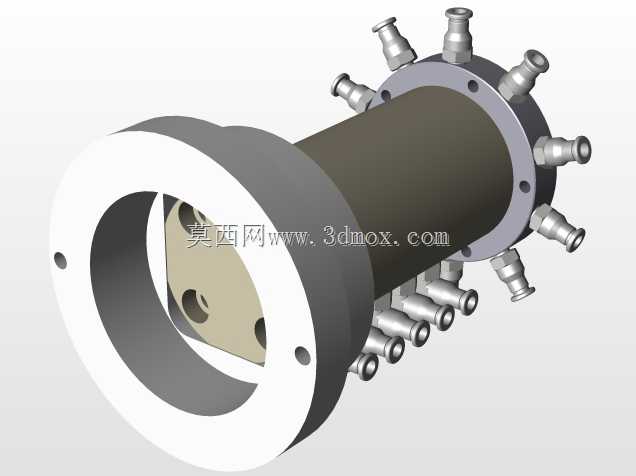

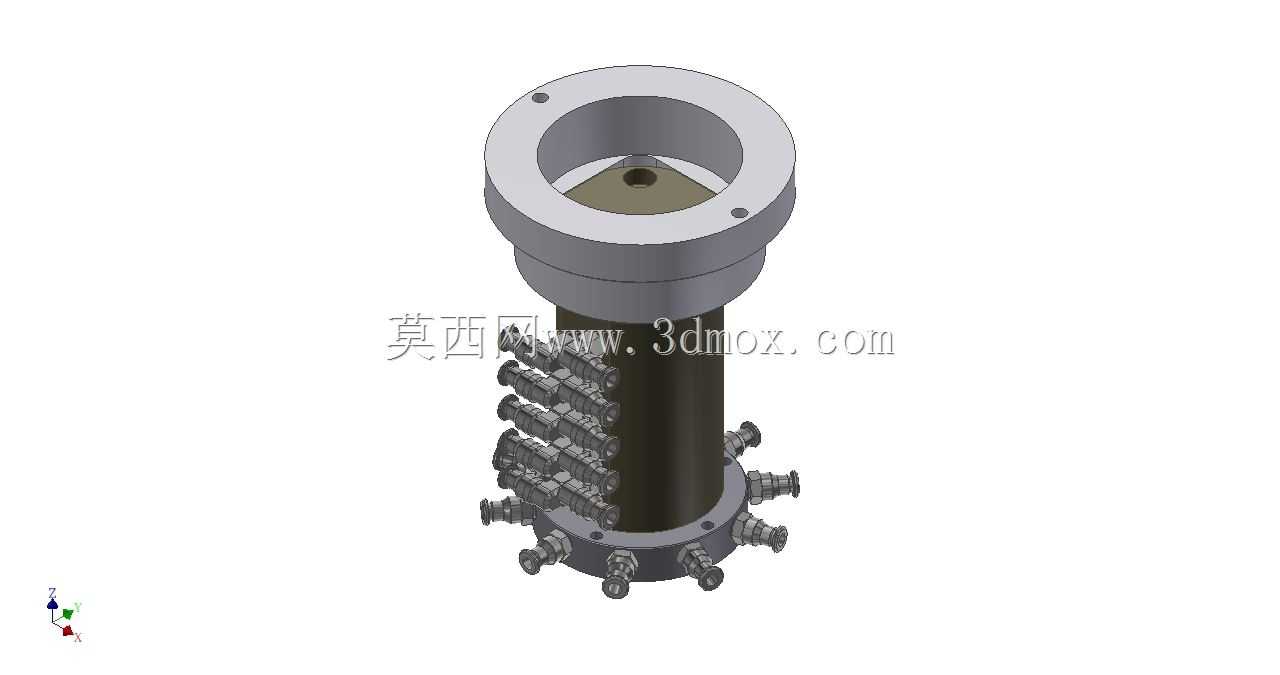

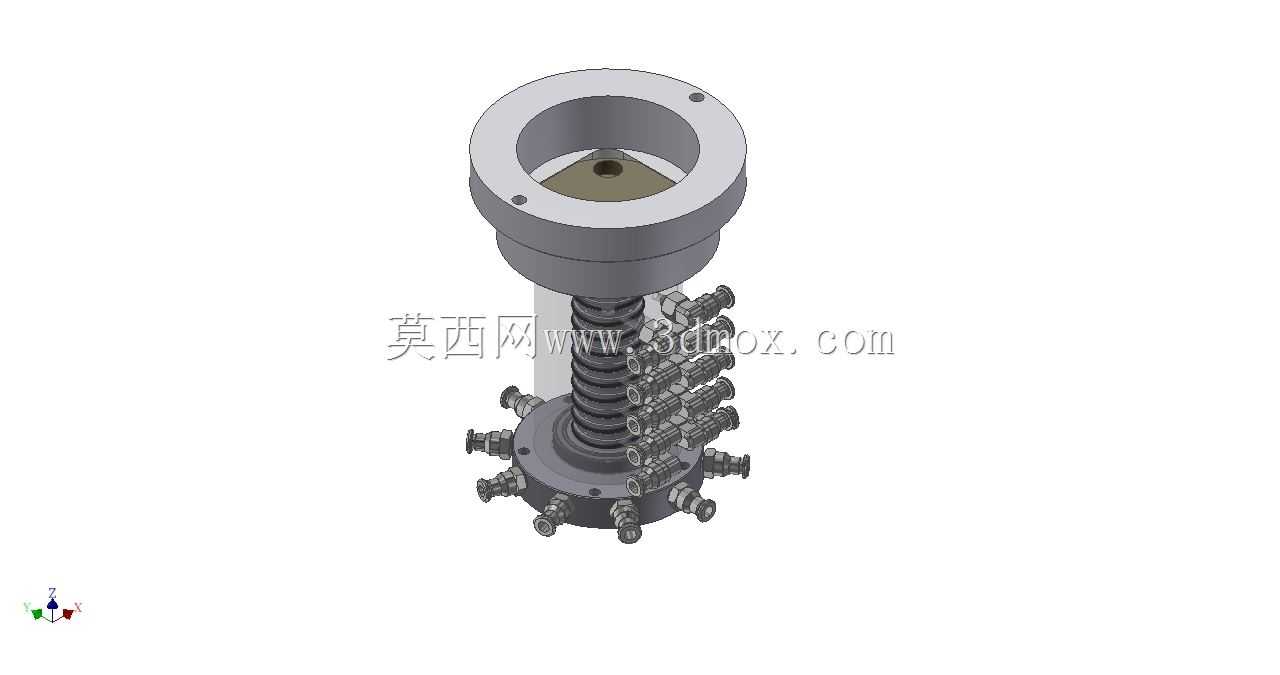

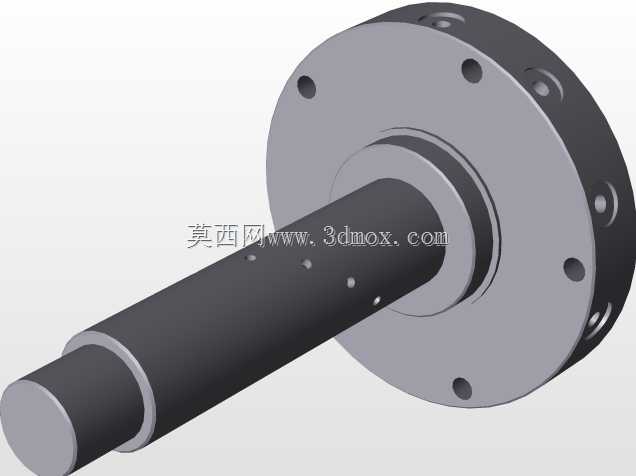

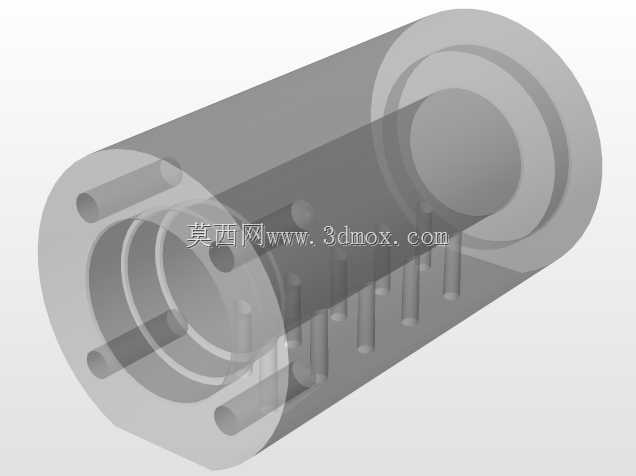

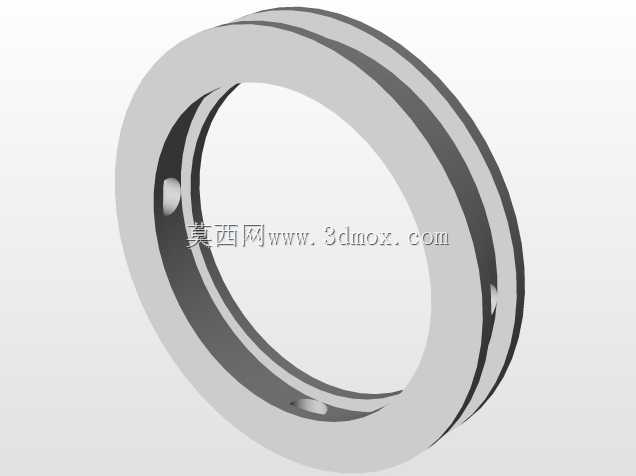

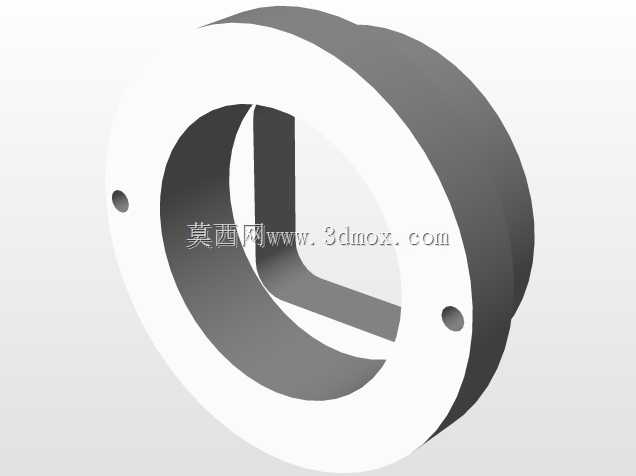

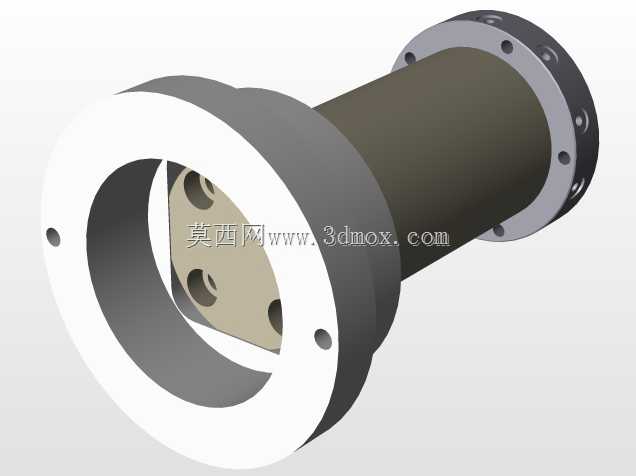

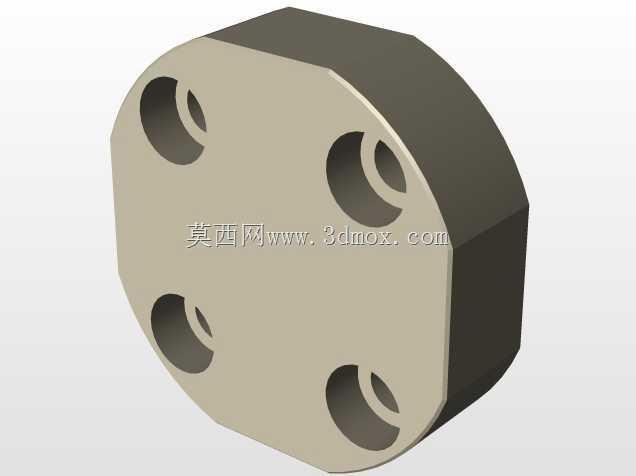

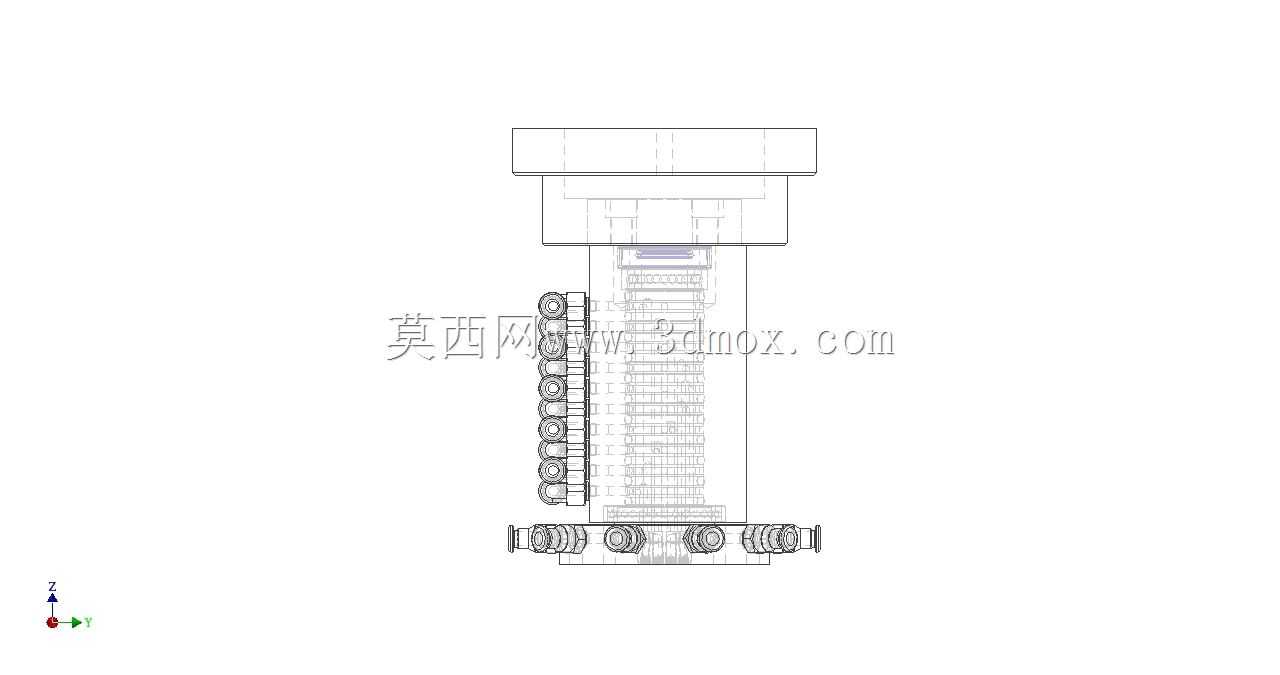

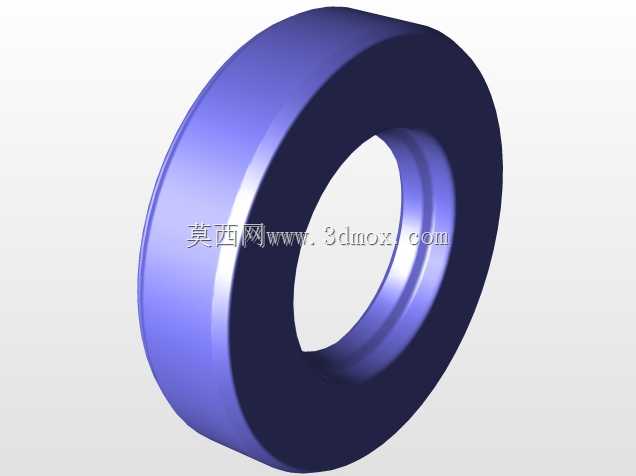

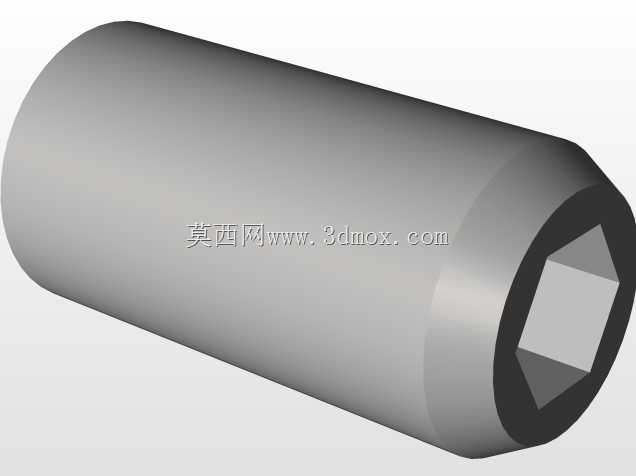

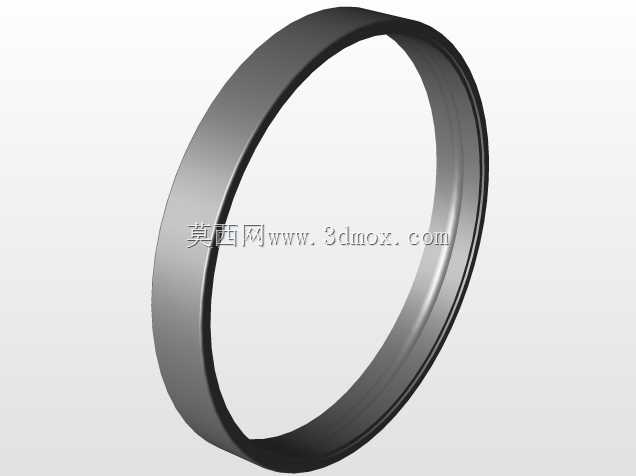

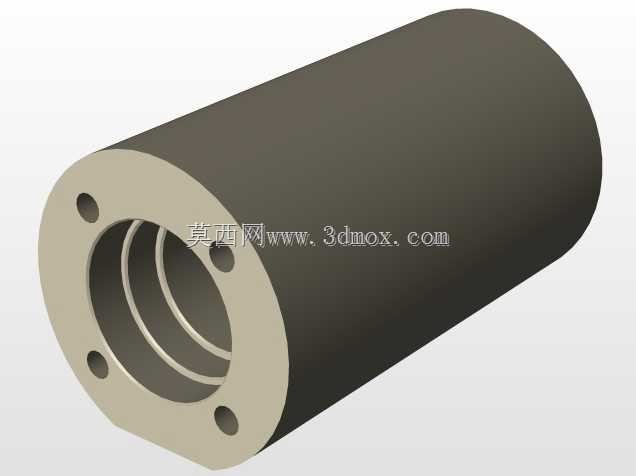

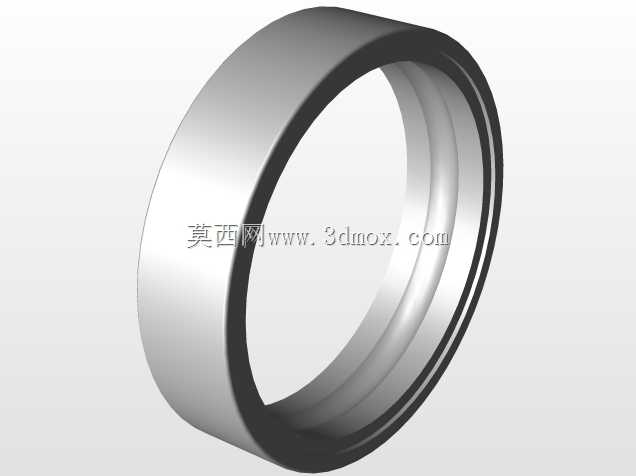

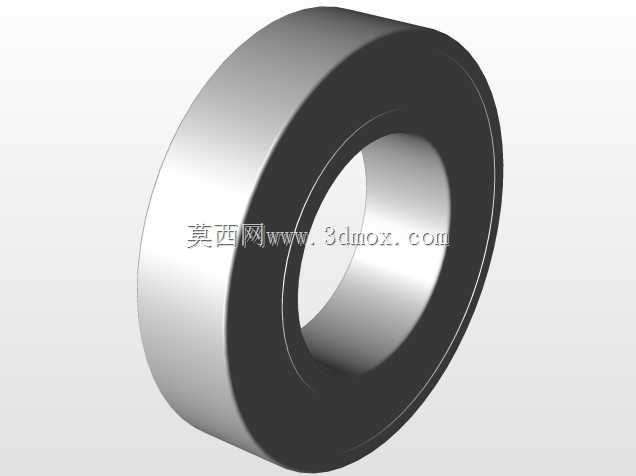

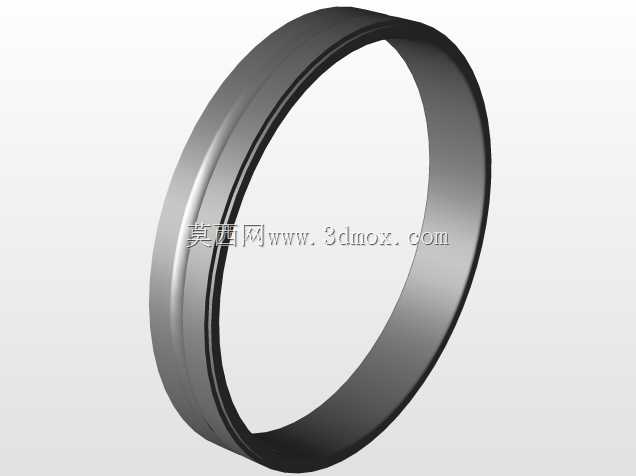

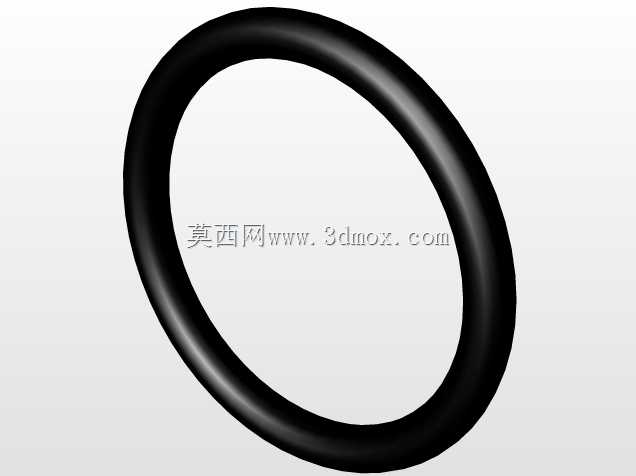

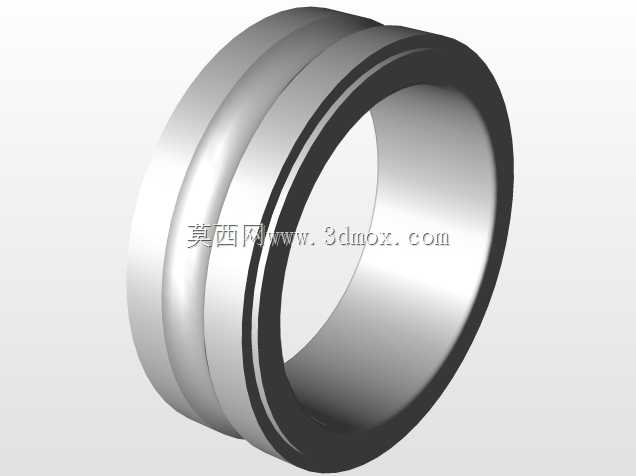

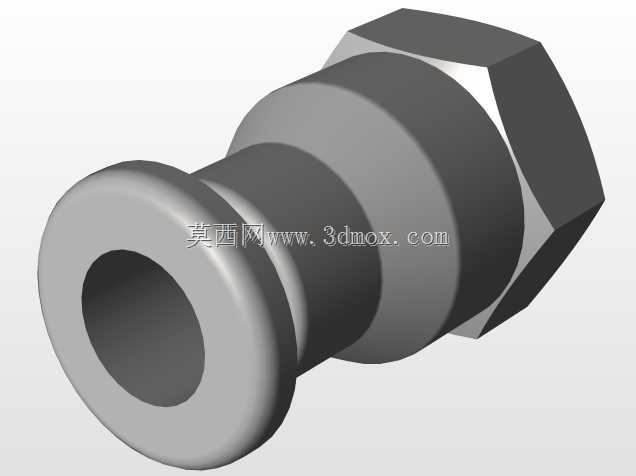

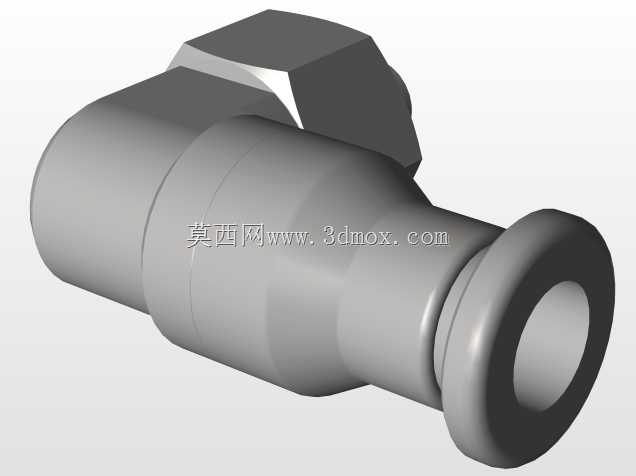

　　从结构功能设计上看，这款歧管采用上下分体式装配结构，上部为固定端接口段，采用法兰式安装基准面，端面预留定位销孔与安装螺孔，可直接对接设备固定侧的介质供给管路，内腔做分层隔断设计，每一层对应独立的流道腔室，各腔室之间采用耐磨密封件做轴向密封，完全隔绝不同流道的介质互串。中部为弹性补偿密封段，内置圆柱螺旋压缩弹簧，可在密封件出现正常磨损时自动补偿密封面间隙，避免长期回转磨损后出现介质泄漏问题，弹簧周边均匀排布的十个侧出接口，对应十条独立流道，每个接口采用标准外螺纹连接形式，可直接对接设备回转侧的执行元件管路，接口排布沿圆周方向均匀错位，既保证各管路安装时有足够的扳手操作空间，也避免管路弯折时出现互相干涉。下部为回转支撑端，内置滑动轴承配合面，与上部固定端做同轴回转配合，底座同样预留法兰安装孔，可与设备回转工作台做刚性连接，保证整周旋转时的同轴度误差控制在允许范围内，避免偏心磨损导致密封失效。

　　设计过程中首先要确定的是安装边界尺寸，上部固定法兰的外径尺寸要匹配设备固定侧的安装空间，预留的安装孔位要与常用设备的安装基准孔距兼容，下部回转法兰的安装孔位则要对应回转工作台的T型槽或安装螺孔位置，整体轴向高度要控制在设备上下安装面的预留空间内，避免安装后出现干涉。流道通径的设计则根据各通路常用介质的流量需求确定，十路流道可根据实际使用需求配置相同通径或不同通径，满足不同介质的输送流量要求，每个侧出接口的伸出长度要考虑管路接头安装后的空间余量，避免旋转过程中接头与周边固定结构发生碰撞。密封结构的设计是这类旋转歧管的核心，密封件材质根据输送介质的特性选配，输送水基介质时采用丁腈橡胶密封，输送有腐蚀性的工艺介质时则更换为氟橡胶密封，弹簧的预紧力经过精确计算，既保证密封面有足够的比压防止泄漏，又不会因为压力过大导致密封件过快磨损，延长部件的维护周期。

　　在实际选型适配时，需要先确认设备的回转转速、工作压力、输送介质类型，这款歧管的常规设计适配中低压工况，回转转速适配普通工业设备的回转节拍，若用于高速回转工况则需要更换轴承类型并调整密封结构。安装时要保证上下安装面的同轴度，避免偏心安装导致的回转阻力过大、密封偏磨问题，管路连接时要注意每个接口的对应标识，避免不同介质的管路接错导致工艺故障。日常维护时仅需定期检查密封处是否有泄漏，在达到密封件使用寿命周期时及时更换密封组件即可，无需整体更换歧管主体，大幅降低设备的后期维护成本。相比市面上常见的单通路、少通路旋转接头，这款十流道的设计可在一个部件上集成十条独立介质通路，大幅减少设备上旋转接头的安装数量，节省设备安装空间，简化管路排布，减少管路泄漏点，提升整体设备的管路系统整洁度与可靠性。
