带按钮复位功能的机械式累加计数装置

　　在各类工业生产与民用设备的运行计数场景中，机械式累加计数器凭借无需外接供电、抗干扰能力强、计数稳定可靠的特性，始终占据着不可替代的应用位置，这款带按钮复位的经济型累加器，正是针对多场景通用计数需求开发的结构方案。从实际落地的应用场景来看，这类计数装置的适配范围覆盖了多个领域：在娱乐设备端，可用于电玩游艺机的投币次数、游玩局数统计，依靠机械传动的稳定性避免电磁干扰带来的计数偏差；在机床加工场景中，可配套安装在冲压、切削设备的动作执行端，记录单次加工循环的完成数量，为生产节拍统计、产能核算提供基础数据支撑，无需额外布设供电线路即可完成计数采集；在办公机器领域，可集成在打印、复印、装订设备中，记录纸张处理份数、设备动作次数，辅助设备运维人员掌握耗材损耗周期；在测试仪器场景下，可配套各类寿命测试、循环动作测试台，记录测试循环的完成次数，为产品可靠性验证提供准确的计数依据。

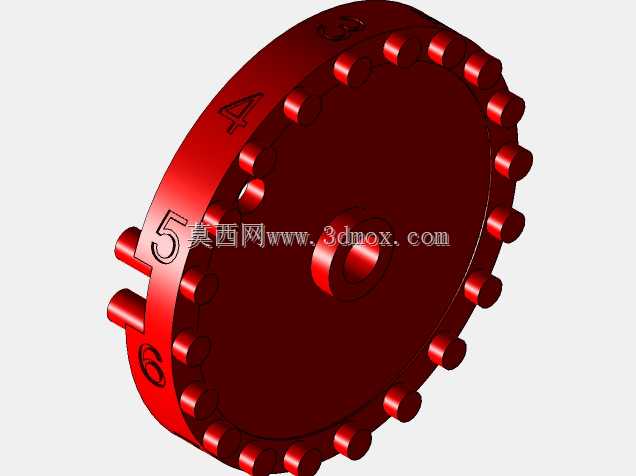

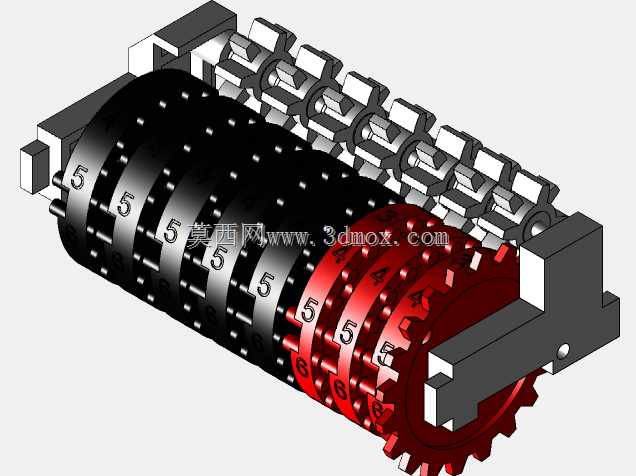

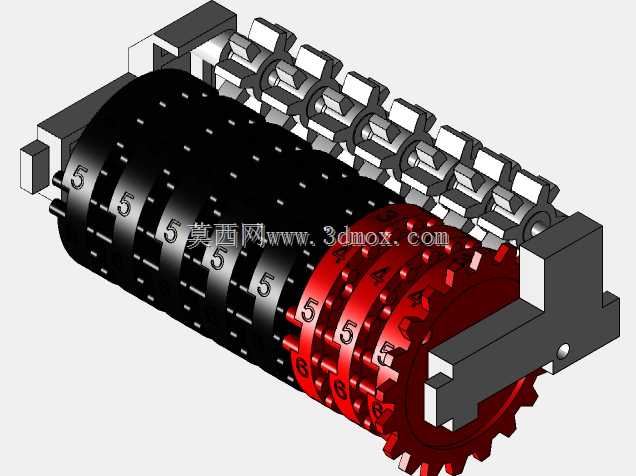

　　从功能特性层面来看，这款计数装置采用纯机械传动的计数逻辑，核心计数轮组采用递进式进位结构，每一位数字轮完成0-9的整圈转动后，通过侧边的进位拨齿带动高位数字轮递进一个计数单位，整套传动间隙控制在极小范围内，避免计数过程中出现跳字、卡滞的问题。前端集成的按钮复位结构，采用直推式复位齿杆设计，按下复位按钮时，齿杆同步推动所有计数轮的定位卡爪脱开，在复位弹簧的作用下所有数字轮同步回归零位，松开按钮后卡爪重新卡入计数轮的定位槽，即可重新开始计数，复位操作的手感反馈清晰，不会出现半复位、数字错位的情况。装置的计数触发端采用摆臂式输入结构，可适配直线往复、旋转摆动等多种触发动作，触发行程的适配范围较宽，不需要额外设计复杂的传动转接结构即可完成与宿主设备的动作联动。

　　从设计思路的角度出发，这款结构方案优先平衡了通用性、可靠性与成本控制三个核心维度：整体壳体采用拼接式结构，核心计数轮组采用模块化装配设计，所有传动零件的公差配合都经过适配优化，既保证零件加工的工艺性，降低批量生产的加工成本，又能保证装配后的传动顺畅度。计数轮的数字标识采用凹刻填漆工艺，长期使用摩擦也不会出现数字磨损脱落的问题，适配工业场景下长期高频使用的需求。两侧的安装支架采用L型折弯结构，支架上预留了标准的安装孔位，可直接通过螺栓固定在设备的安装平面上，不需要额外制作转接安装板。

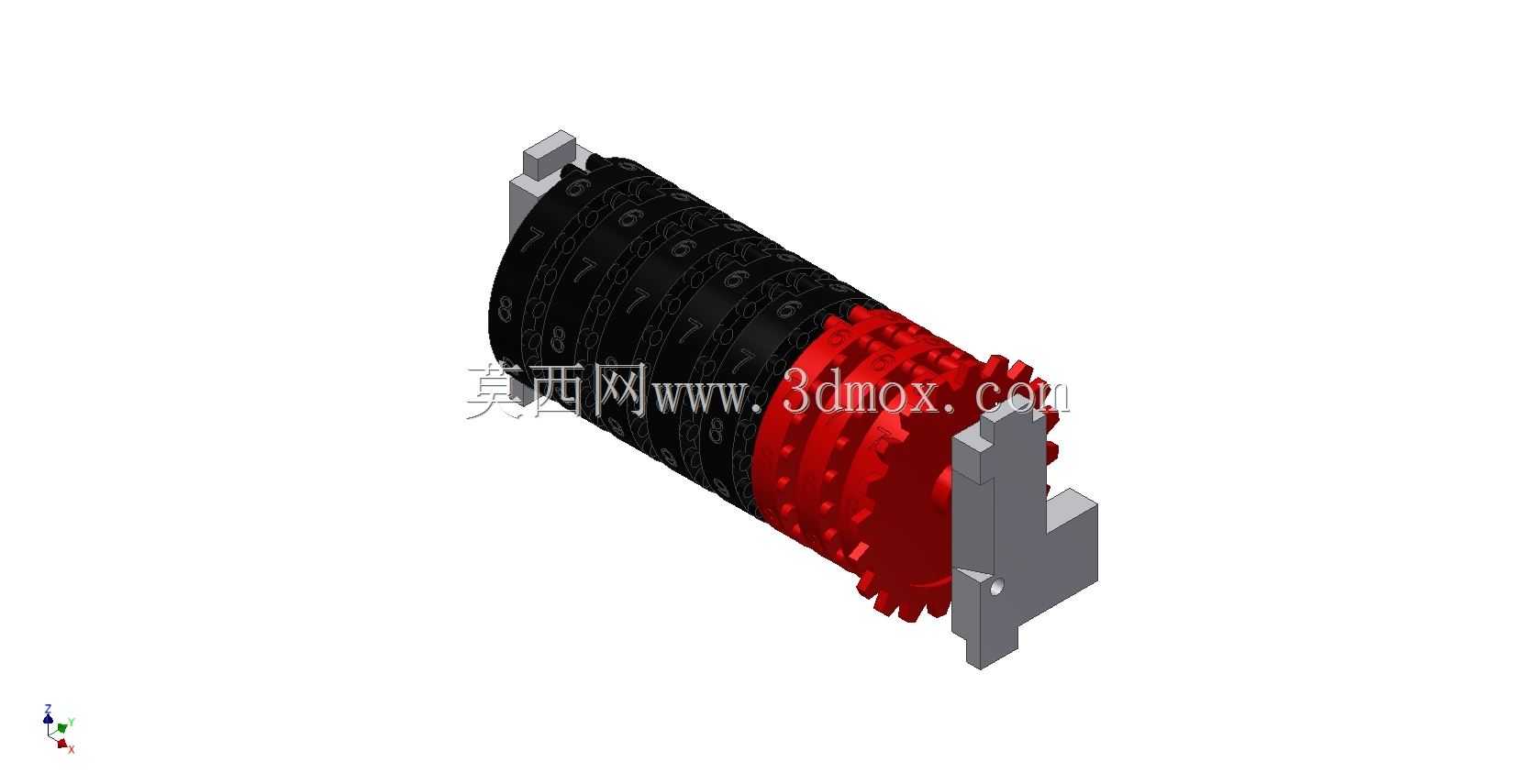

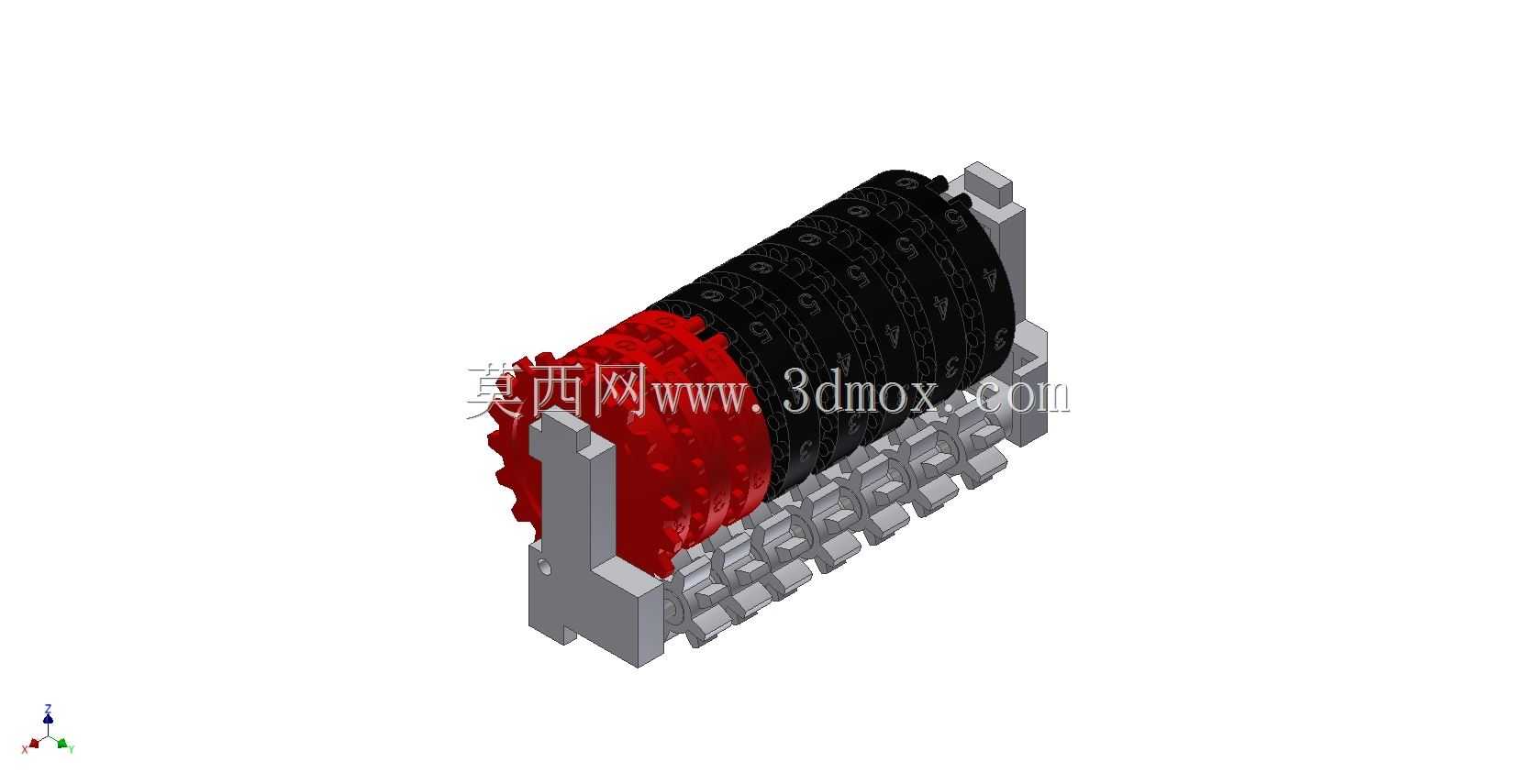

　　从外形尺寸与安装边界来看，这款计数装置的主体为圆柱形轮组结构，整体轴向长度控制在紧凑范围内，径向最大尺寸适配多数设备的预留安装空间，两侧伸出的安装支架定位基准与计数轮轴线平行，安装后触发摆臂的动作平面与计数轮的传动平面完全重合，避免侧向力带来的传动卡滞。触发摆臂的初始角度可根据安装需求进行小范围调整，适配不同触发方向的安装场景，复位按钮的位置设置在装置的端侧，操作时不会干扰计数触发动作的正常运行，按钮的按压行程经过优化，按压力度适中，既不会因为设备振动出现误复位，也不会因为按压力度过大影响操作便利性。整套结构没有易损的电子元器件，所有传动部件都采用耐磨材料制作，长期高频使用下的磨损量极小，不需要频繁维护更换，能够在多粉尘、轻度油污的工业环境下稳定运行，不会因为环境因素出现计数失效的问题。
