0.75千瓦环形高压鼓风设备结构建模

　　做设备配套选型时，这类环形鼓风机最常出现在需要稳定小流量高压气源的工位，比如印刷机械的真空吸附输纸、包装线的物料气力输送、污水处理池的微孔曝气增氧、电镀槽的药液搅拌鼓气，甚至小型木工机械的木屑吸集端口，都能见到这类设备的身影。不同于普通离心风机大风压低风压的特性，环形结构的叶轮在高速旋转时，会通过泵体流道的多级压缩形成稳定的高压差，输出的气流脉动小、压力稳定，不需要额外搭配储气罐就能直接给用气端供气，这也是它在小型自动化设备上普及率高的核心原因。

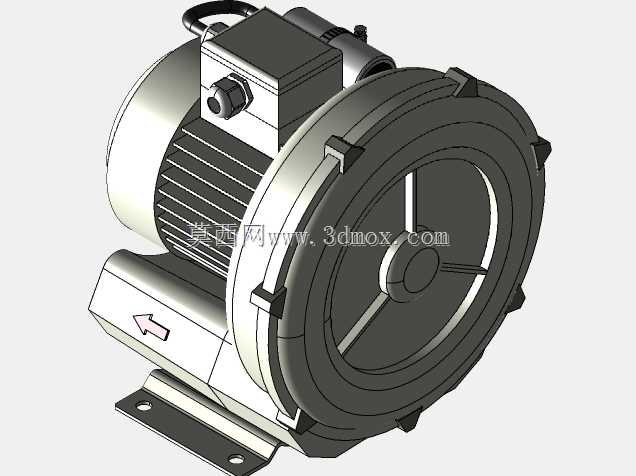

　　建模时最先要确认的是安装边界，这类0.75kW功率的机型，底部采用一体式冲压安装脚座，脚座上预留的两个长圆形安装孔中心距是固定值，建模时要严格按照实际安装尺寸做孔位定位，避免后期装配时出现孔位错位无法固定的问题。泵体的进出气口采用标准内螺纹接口，建模时要注意螺纹的有效旋合长度，不能只做外观示意，要保证外接管路接头时的装配干涉检查有效，尤其是出气口侧的接线盒位置，要预留足够的线缆弯折空间，避免现场接线时线缆和进出气管路产生空间冲突。

　　从结构设计逻辑来看，这类风机的泵体和驱动电机采用同轴直连结构，没有额外的传动皮带或者联轴器，整体结构紧凑，传动损耗几乎可以忽略。建模时要注意叶轮和泵体内腔的间隙控制，实际生产中这个间隙一般控制在0.1mm到0.2mm之间，间隙过大会导致风压泄漏、输出压力不足，间隙过小则容易在热胀冷缩时出现叶轮擦碰泵腔的问题，所以三维建模时要严格还原这个配合间隙，不能为了外观好看把间隙做的过小或者完全贴合。电机外壳的散热筋结构不能随意简化，散热筋的高度、间距和排布方向直接影响电机长时间运行的散热效率，建模时要按照实际的散热路径还原，筋条沿电机轴向排布，和端盖的通风槽对齐，保证空气流通时能顺利带走电机运行产生的热量。

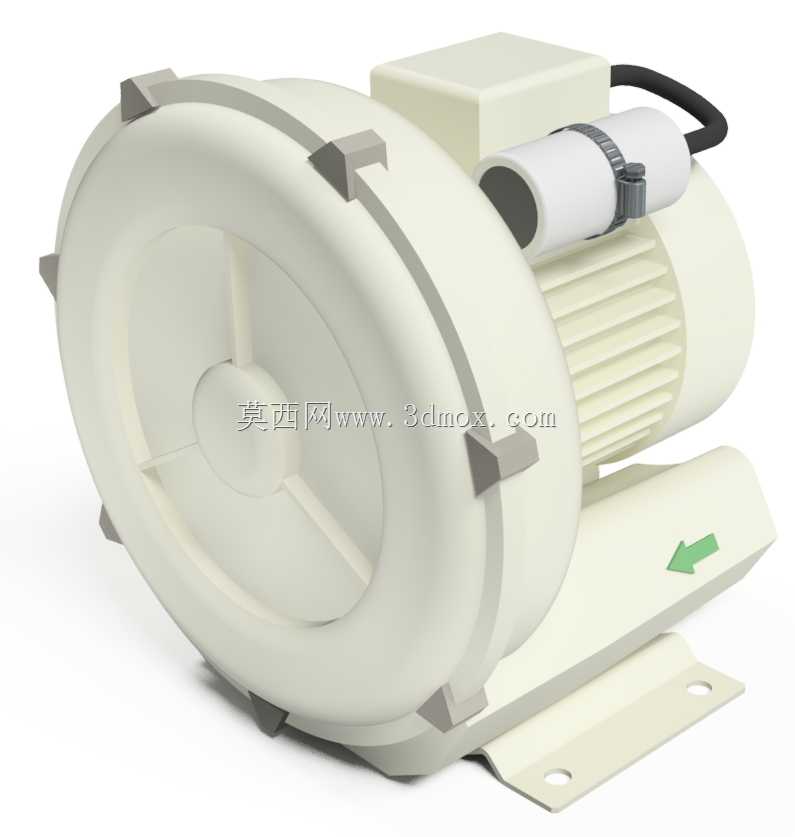

　　设备侧面的箭头标识是气流方向标识，建模时要注意标识的位置和方向，不能出现方向标反的低级错误，现场安装时操作人员都是通过这个标识判断进出气方向，一旦标反会导致整个气路系统反向，出现吸附端变成吹气、吹气端变成吸气的问题。顶部的提手结构是为了方便设备搬运安装，建模时要注意提手的承重结构，提手和电机外壳的连接位置要做加强筋处理，还原实际的承重强度，不能做成薄片状的装饰结构。接线盒的密封结构也要还原，这类风机很多应用在有少量水汽或者粉尘的工况，接线盒和电机壳体之间有密封胶圈，建模时要预留胶圈的安装槽位，方便后续做密封性能的结构校验。

　　做整机装配校验时，要重点检查几个运动干涉点：一是叶轮旋转时和泵腔、端盖的间隙，二是电机尾部风叶和风罩的间隙，三是接线盒盖子开合时和周边管路、安装结构的空间距离。另外这类设备的整机重心偏向泵体侧，建模时要标注重心位置，方便现场安装时做固定螺栓的承重选型，避免设备运行时因为重心偏移产生振动噪音。泵体外侧的几个固定凸耳是用来连接前后泵壳的，凸耳上的螺栓孔要做同轴度校验，保证装配时螺栓能顺利穿入，不会出现孔位错位导致的泵壳密封不严问题。

　　在实际选型配套时，这类0.75kW的机型最大输出风压一般能达到十几千帕，足够应对大部分小型工位的气源需求，建模时还原的外形尺寸可以直接用来做设备布局的空间校验，比如给设备做机架设计时，可以直接导入模型预留安装空间，不用再反复核对实物尺寸，能大幅减少前期布局设计的反复修改成本。
