自行车制动卡钳结构三维设计

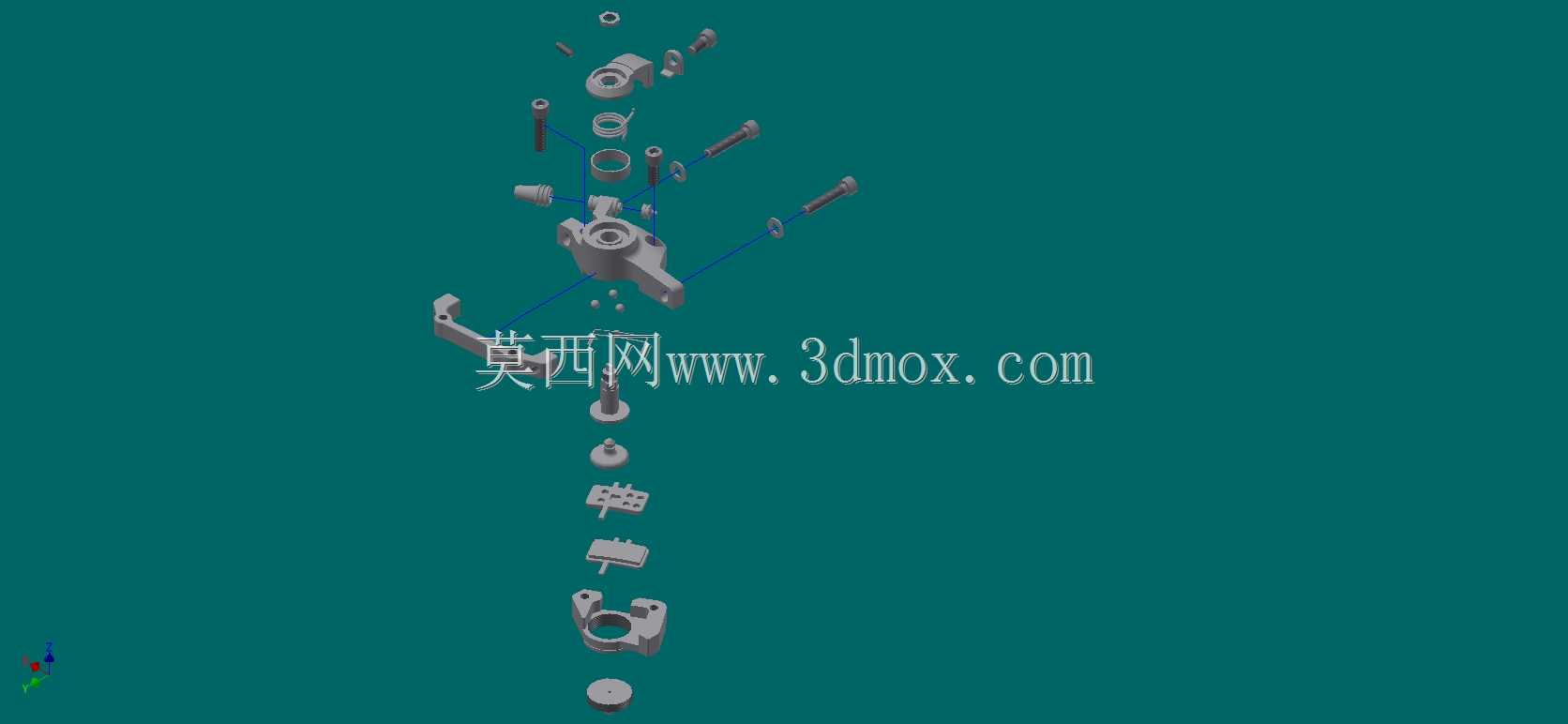

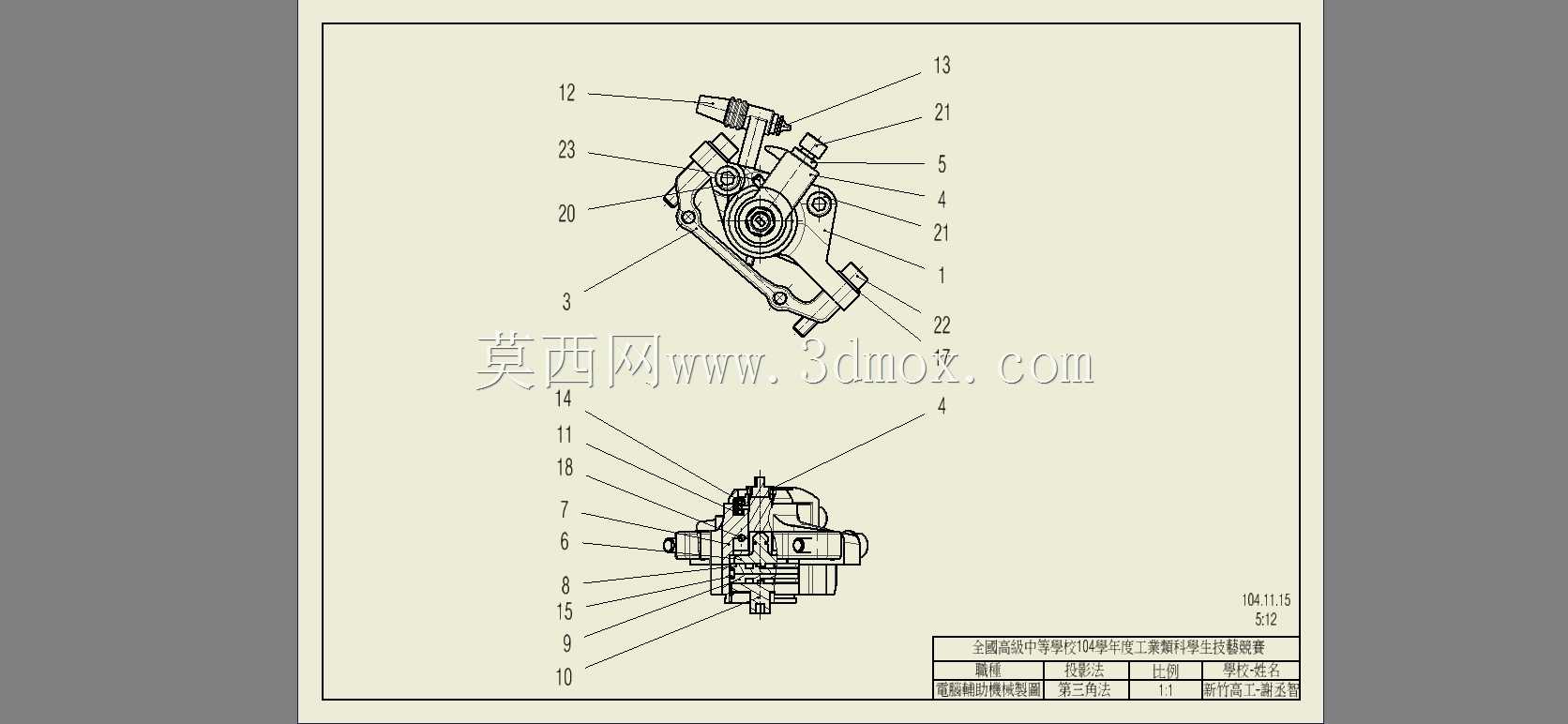

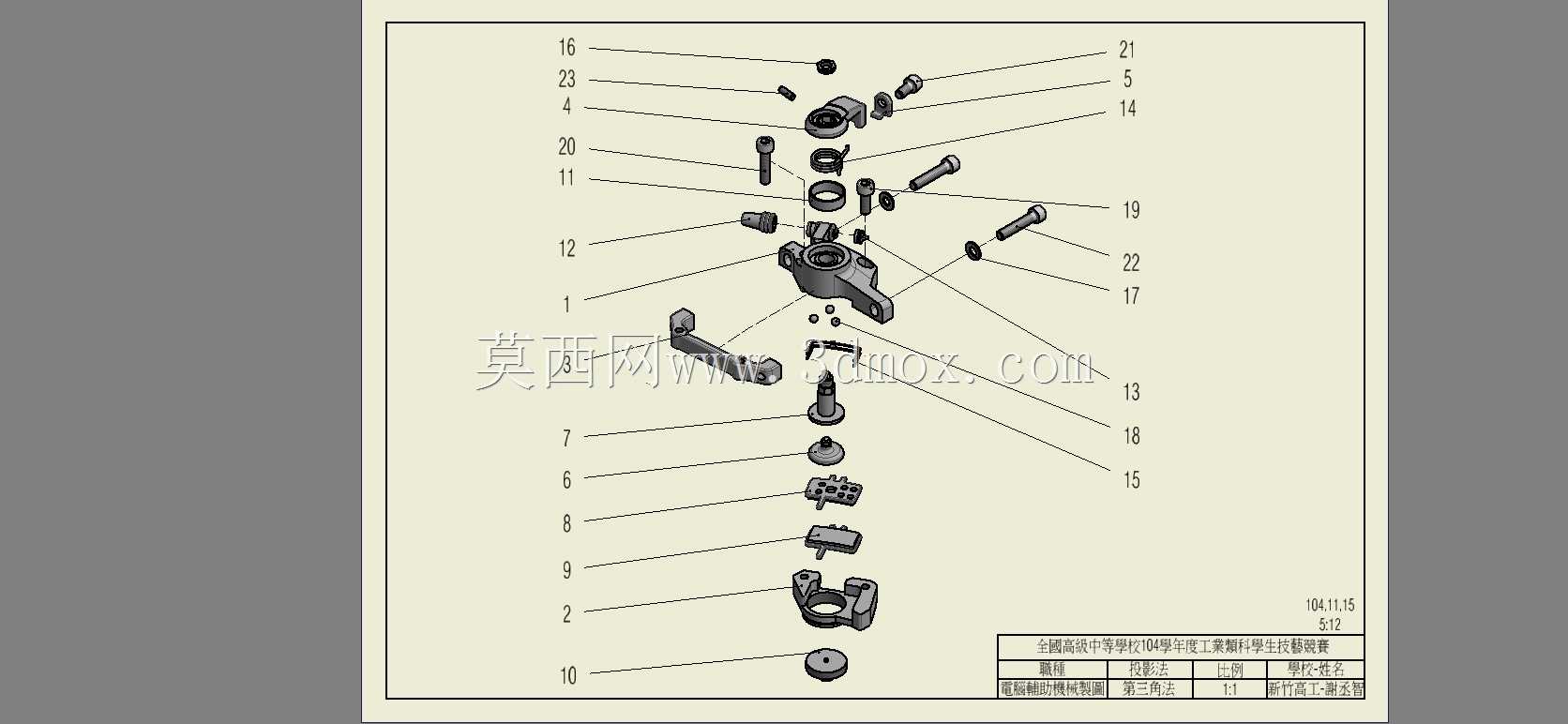

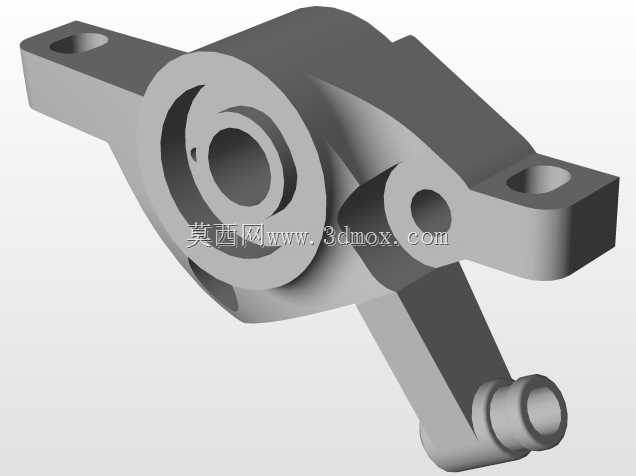

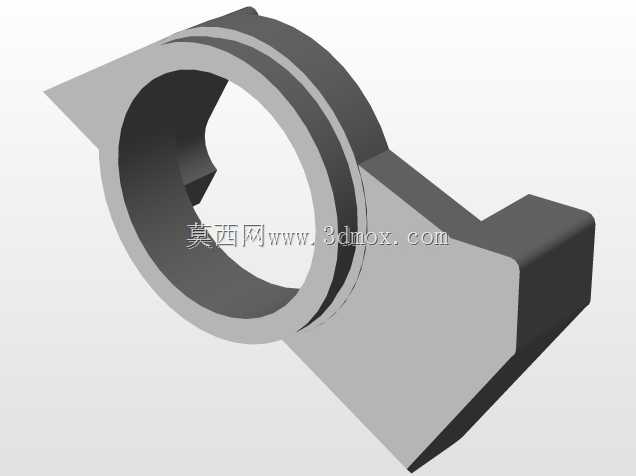

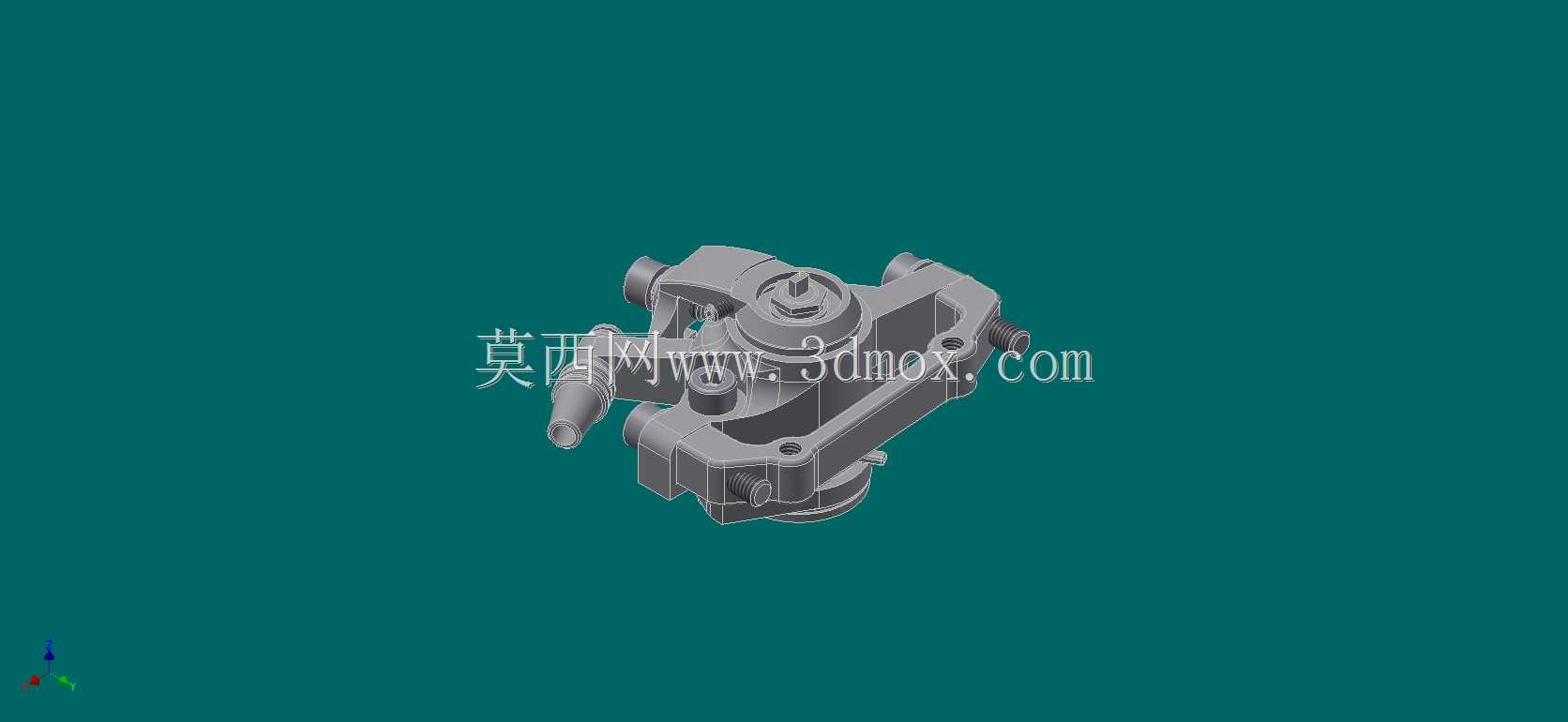

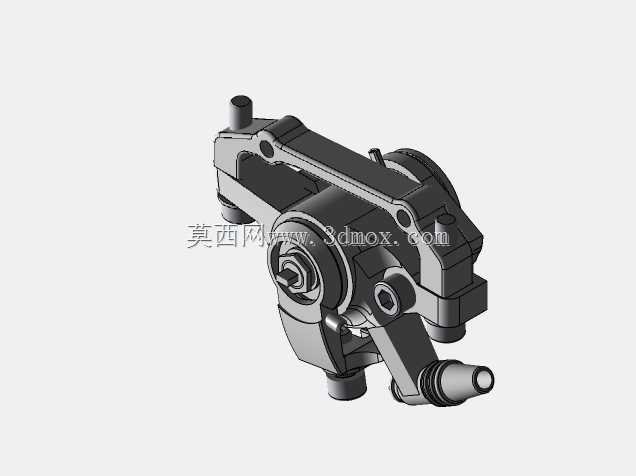

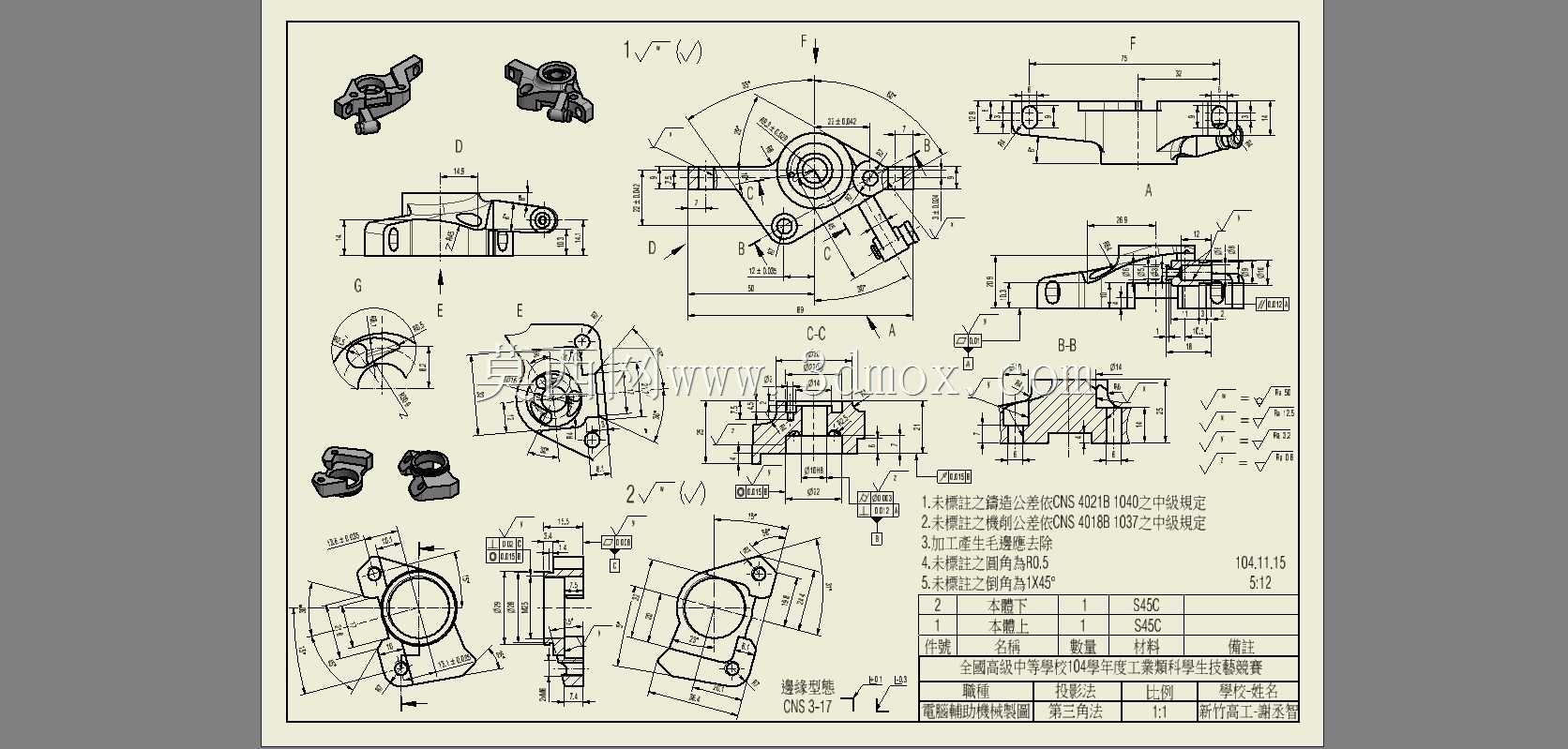

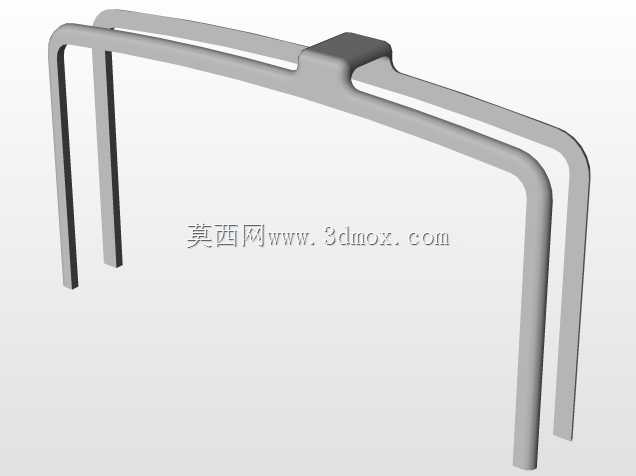

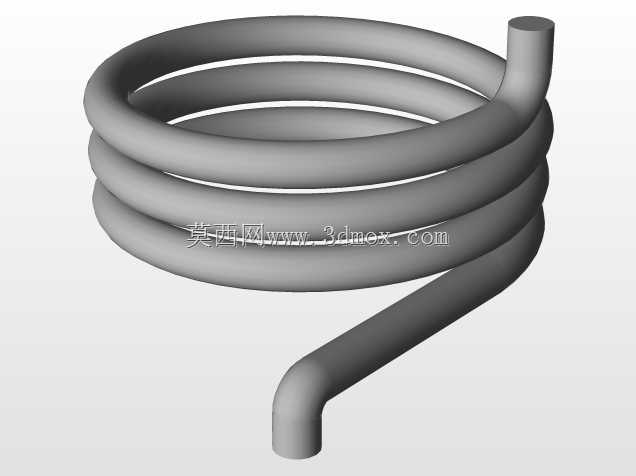

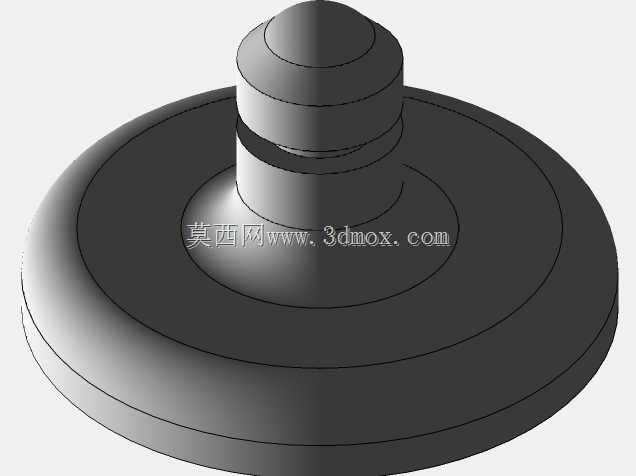

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动部件的可靠性直接决定骑行安全边界，这套自行车制动结构的设计，核心围绕复杂工况下的制动力输出稳定性、安装适配性展开。从结构布局来看，整体采用一体化压铸基座搭配多轴铰接的传动结构，基座上预留的三个安装孔位呈三角分布，孔位同轴度公差控制在0.02mm以内，可适配市面主流规格的自行车前叉、后车架安装座，安装面设计有0.3mm深度的定位沉台，装配时无需额外调整垫片即可快速对齐刹车碟片的摩擦面中心，避免安装偏差导致的偏磨、异响问题。

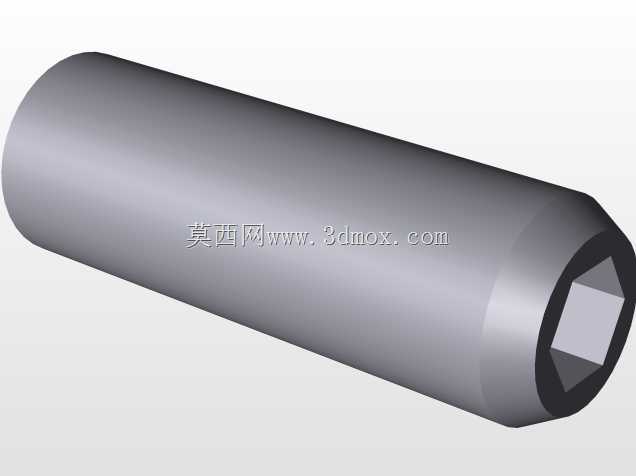

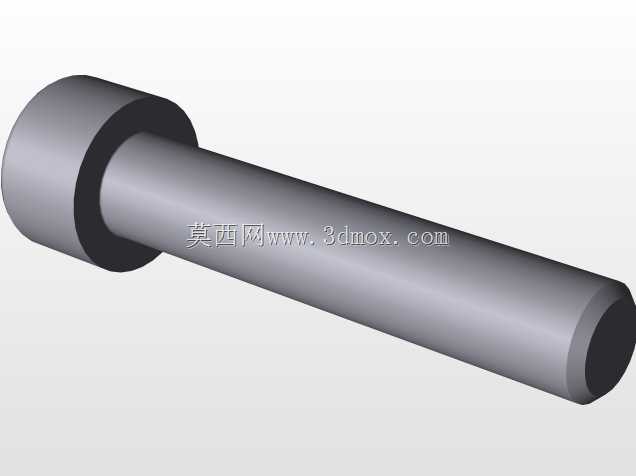

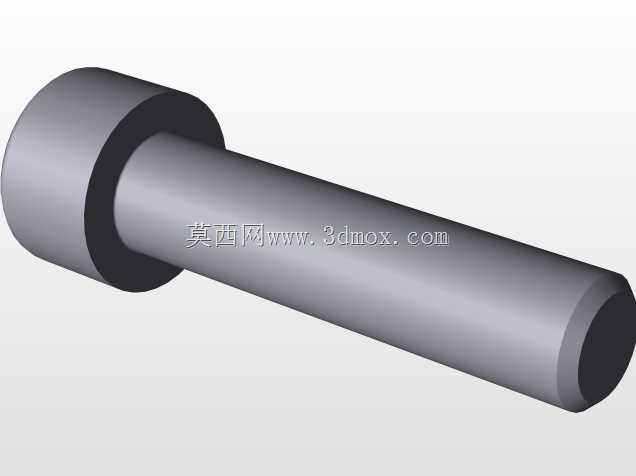

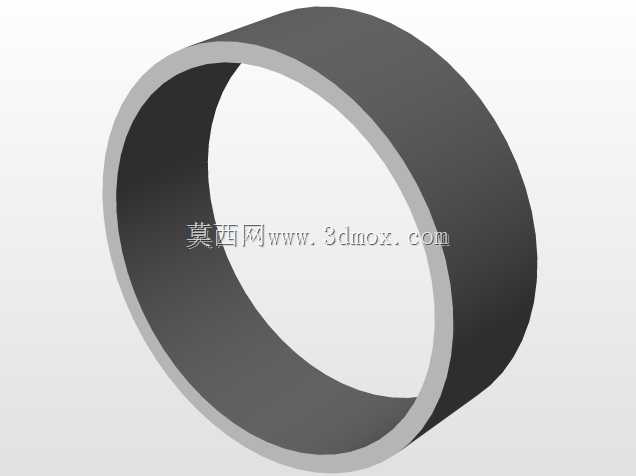

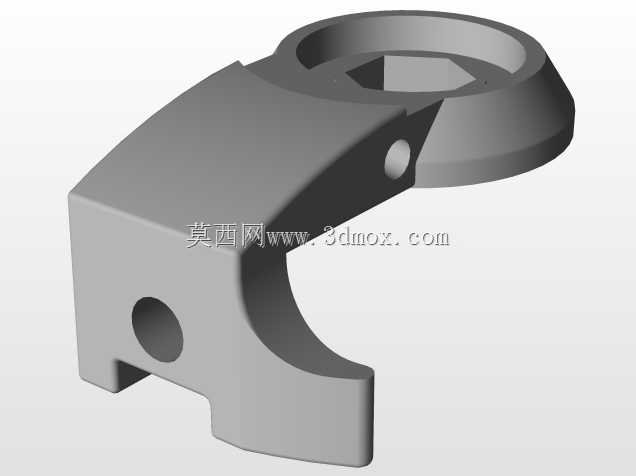

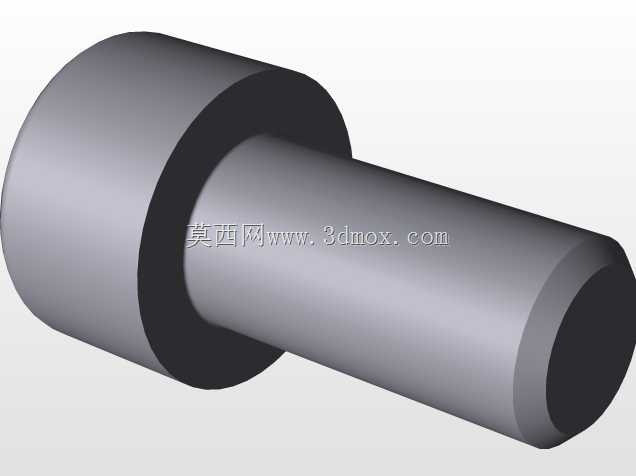

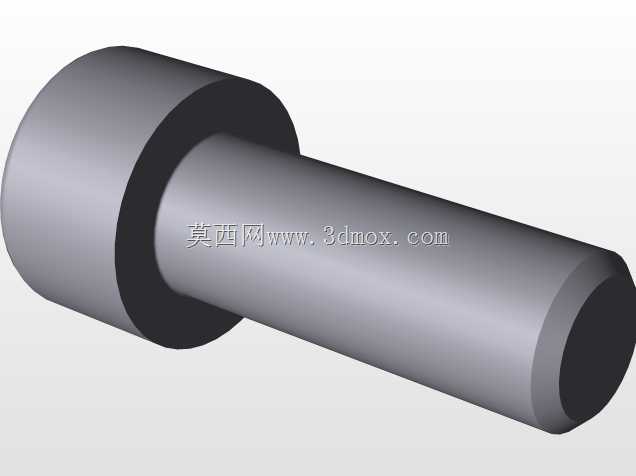

　　传动铰接部位的销轴与轴套采用间隙配合设计，单边间隙预留0.015mm，既保证制动时的传动响应速度，又能在泥水、沙尘等恶劣骑行环境下预留杂质容纳空间，避免卡滞。来令片安装槽采用燕尾式快拆结构，无需额外工具即可完成磨损件更换，槽位两侧设计有对称的限位凸台，可限制来令片在制动过程中的横向窜动，减少制动时的抖动感。油路（或拉线）接口位置设置在基座侧上方，接口处做了15°的倾斜导向，走线时可避免线管与车架、辐条产生运动干涉，接口内部的密封槽深度设计为1.2mm，适配标准规格的O型密封圈，静态密封压力可满足常规液压制动系统的工作压力要求，不会出现渗漏问题。

　　从实际使用场景出发，这套制动结构的制动力输出曲线经过多轮迭代调整，初始捏合行程预留3mm的空程，避免骑行过程中误触导致的突然制动，空程过后制动力随捏合力度线性上升，在最大捏合力下可提供足够的锁紧力矩，满足长下坡、高速骑行时的减速需求。结构的外形轮廓做了多轮倒角优化，所有外露棱边均做R2以上的圆角处理，既减少骑行过程中尖锐棱角磕碰造成的损伤，也能降低风阻对高速骑行的影响。基座的壁厚采用非均匀设计，受力集中的铰接部位壁厚加厚至4.5mm，非受力区域壁厚控制在2.5mm，在保证整体结构强度满足1200N制动力冲击要求的前提下，尽可能降低部件自重，适配轻量化骑行的改装需求。

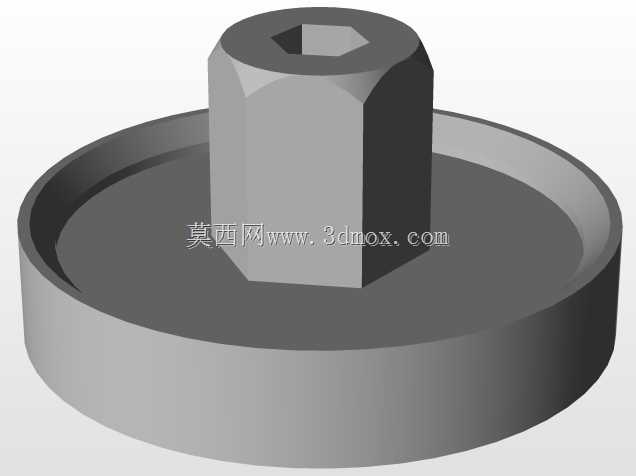

　　排气（或拉线调节）结构设置在基座最高位置，维护时可快速完成油路排气或者拉线松紧调整，无需拆解整个制动结构。来令片与碟片的摩擦间隙单边控制在0.2mm，既保证制动解除后来令片可快速回弹，不会蹭碟增加骑行阻力，又能保证制动响应速度在0.1s以内。整个结构的安装边界尺寸控制在长82mm、宽65mm、高48mm范围内，可兼容160mm、180mm两种主流规格的刹车碟片，适配不同轮径的山地车、公路车、通勤自行车的安装需求，无需额外加装转换座即可完成装配。
