带法兰盘接口的精密液压控制阀结构

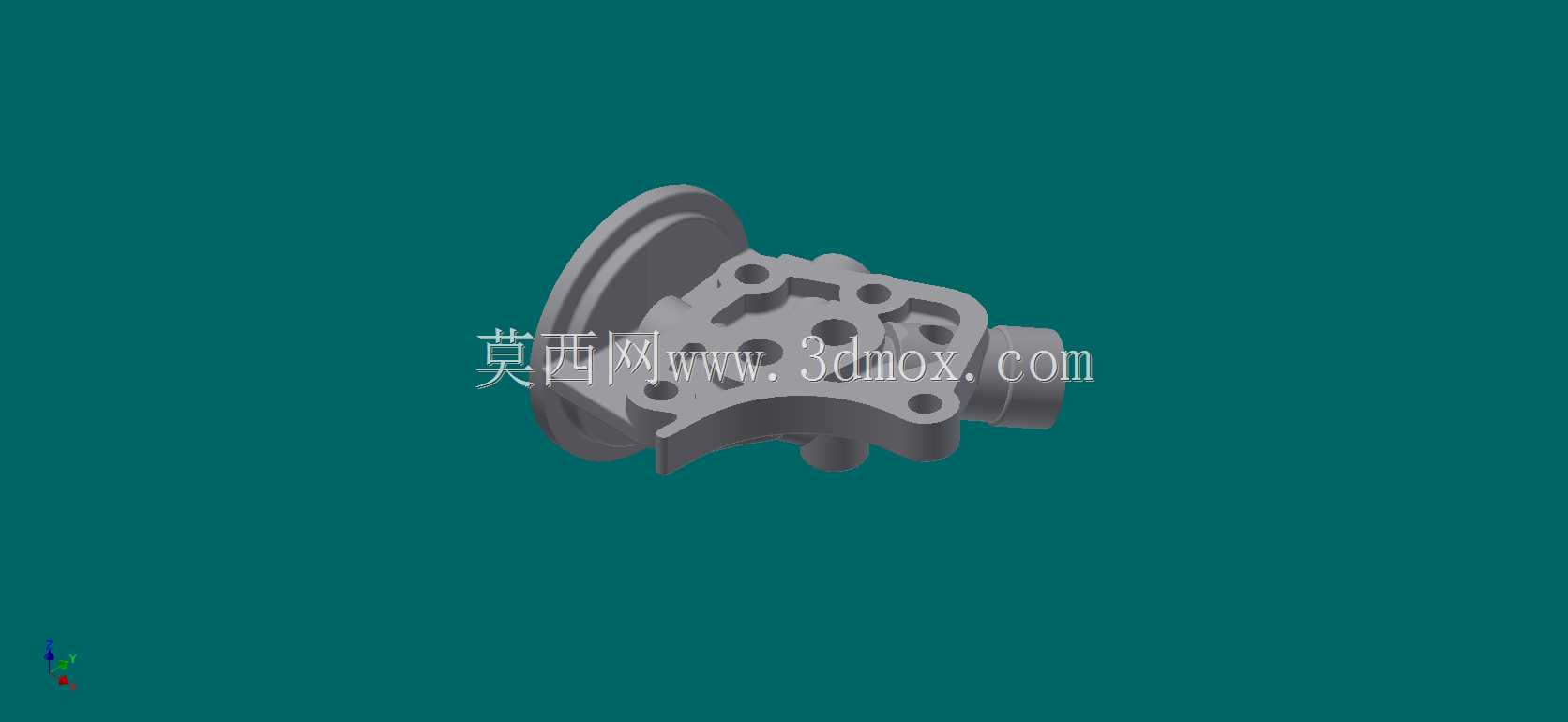

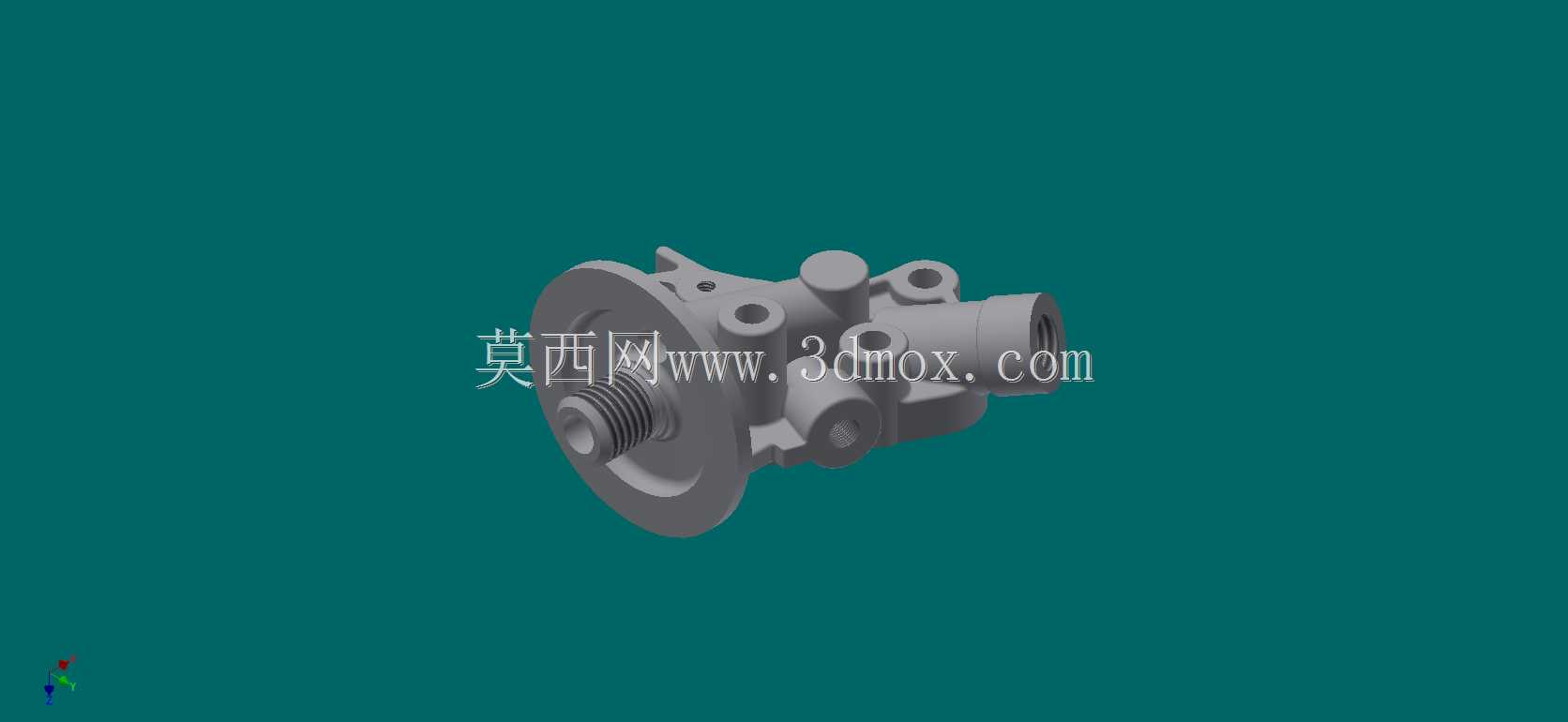

　　在液压传动系统的布局设计中，这类带侧置法兰安装盘的阀类构件，常被布置在动力单元与执行元件的油路衔接节点，承担油路通断、压力调节、流向切换的核心作用，区别于常规螺纹插装阀的安装形式，其自带的一体式法兰盘能够直接通过螺栓固定在阀块或泵体的安装端面，省去了额外的转接接头，能有效降低油路泄漏点，在工程机械、工业液压站、农用机械的液压回路中应用十分广泛。从结构设计逻辑来看，该构件的主体采用了异形腔体铸造后机加工的成型思路，主体腔体为油路的通流空间，侧伸的圆柱接口为出油端，端部的外螺纹结构用于对接高压油管的锁紧螺母，法兰盘上的三个均布光孔为安装定位孔，孔位的位置度公差控制在0.1mm以内，保证安装后密封端面的平面度满足高压密封要求，

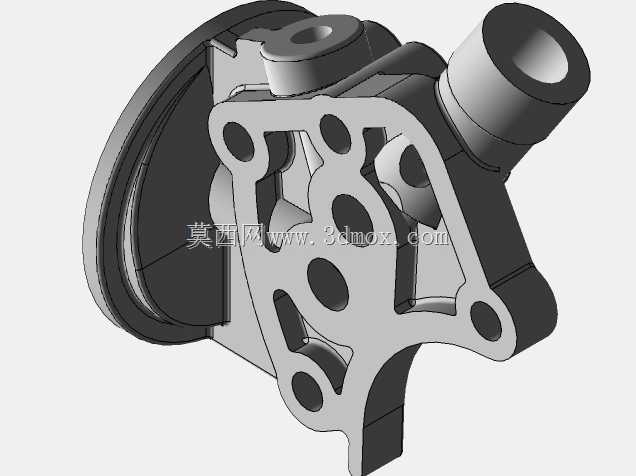

　　避免长期承压后出现渗油问题。构件上凸起的多个圆柱凸台，分别为阀芯安装孔、压力检测口、溢流通道接口，不同凸台的高度根据内部油路的走向做了差异化设计，既避免了内部油路交叉串通，也尽可能压缩了阀体的整体体积，减少安装时所占用的空间。在实际安装边界的考量上，该阀体的法兰盘端面为安装基准面，安装时需要在端面加装耐油橡胶密封垫，密封垫的厚度控制在1.5-2mm，压缩量保持在30%左右即可满足16MPa工作压力下的密封需求；侧伸的油管接口轴线与法兰盘端面保持平行，安装时需要预留至少120mm的油管装配空间，方便锁紧螺母的拧紧操作，同时要避开周边其他管路的干涉区域，保证后期维护时能够顺利拆卸阀芯组件进行清洗或更换。从功能特性上看，

　　该阀体的内部流道做了圆弧过渡处理，没有直角急转弯结构，能够减少液压油在流通过程中的压力损失，降低油液发热的概率，同时流道内壁的粗糙度控制在Ra1.6以下，减少油液杂质在壁面的附着，降低阀芯卡滞的故障概率。设计过程中，首先根据液压回路的额定流量确定了通流孔径的大小，再结合安装空间的限制排布各个接口的位置，通过三维建模的干涉检查功能，反复调整各个凸台的位置与高度，保证内部油路的壁厚不小于5mm，满足高压工况下的强度要求，同时对法兰盘的受力做了仿真校核，在额定工作压力下，法兰盘安装孔周边的最大应力小于材料的许用应力，不会出现塑性变形问题。在实际设备应用中，这类阀体常配套在小型挖掘机的先导油路、农用拖拉机的液压提升系统、

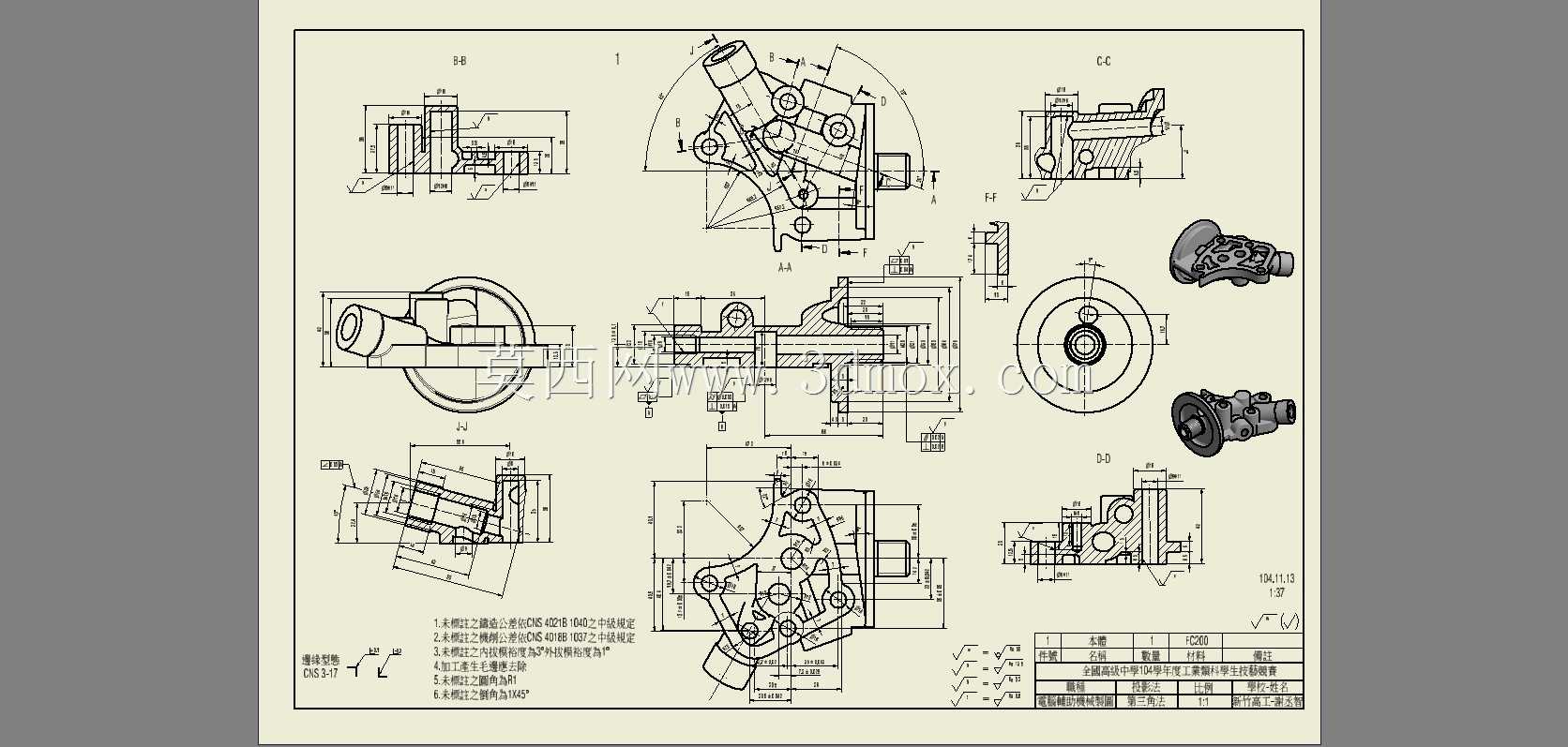

　　小型液压站的压力控制回路中，相比分体式组装的阀组，其一体式结构的抗振性能更好，在设备长期颠簸振动的工况下，不会出现接头松动的问题，可靠性更高。建模过程中，对铸造拔模角度做了统一设置，所有非加工面的拔模斜度为1.5度，方便铸造时的脱模，加工面预留了0.8-1.2mm的机加工余量，保证后续精加工时能够达到尺寸精度要求，同时对各个锐边做了R0.5的倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺，防止毛刺脱落进入液压油路造成元件损坏。
