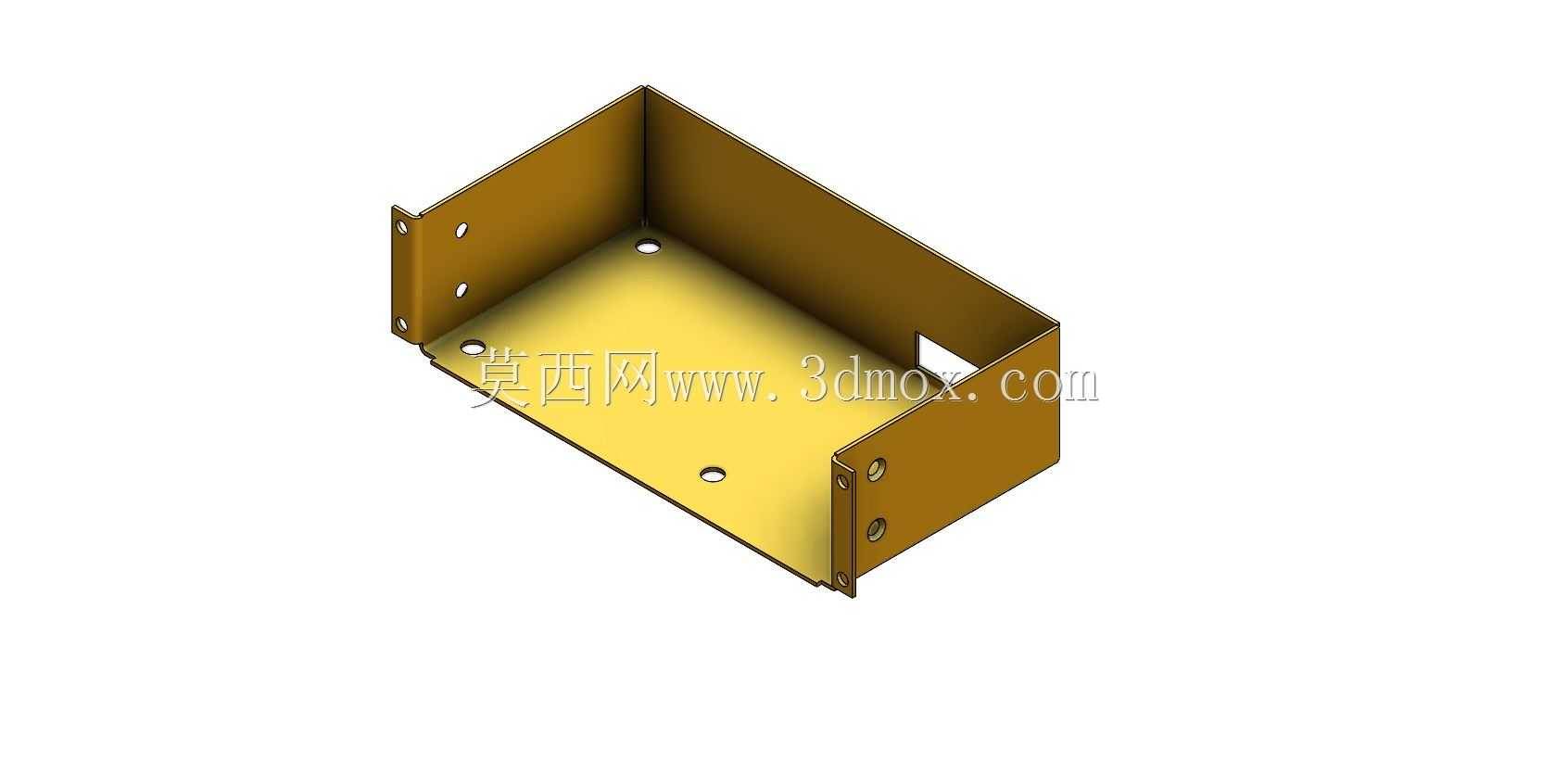

钣金折弯矩形设备安装固定盒座

　　在通讯终端设备、小型工控模组的安装部署场景里，这类钣金折弯成型的矩形固定盒座是出镜率极高的结构承载件，它既承担内部核心模组的防护围挡作用，也负责整个功能模块与安装基面的刚性连接，是小型集成化设备里兼顾防护与固定的基础结构件。从实际使用场景来看，这类盒座常被用在户外通讯分线盒、小型信号处理模组、桌面式工控采集模块的外壳基底部分，安装基面多为设备机柜内壁、墙面安装背板或者设备内部的安装横梁，需要在有限的安装空间里，为内部的电路板、接线端子提供稳定的容纳空间，同时隔绝外部的轻微磕碰、布线剐蹭对内部元件的损伤。

　　从结构设计思路来看，这个构件采用单块钣金板材折弯成型的工艺路线，没有额外的拼接焊缝，整体结构的刚性更好，加工工序也更短，适合批量冲压生产。盒体的三个立面通过折弯直接成型，相邻立面的衔接处预留了小的工艺缺口，避免折弯过程中板材出现撕裂、起皱的缺陷，这是钣金折弯工艺里针对直角围合结构常用的处理方式，能有效降低折弯工序的不良率。两侧带安装孔的折边是整个构件的安装受力部位，孔位的排布沿着折边的竖直方向均匀分布，安装时可以通过螺栓穿过这些孔位，将整个盒座固定在竖直的安装基面上，孔位的直径适配常用的M3、M4规格的机牙螺丝，能满足常规通讯设备的安装载荷要求，不会因为设备自重出现固定松动的问题。盒体底部的平面是内部元件的安装基面，上面预留的多个安装孔位，对应内部电路板、模组的固定点位，孔位采用冲孔工艺直接加工，位置精度能控制在±0.1mm范围内，完全可以满足PCB板安装的对位要求，不需要后续额外的钻孔加工。其中一个立面预留的方形缺口，是为内部模组的接线、接口伸出预留的过位空间，避免安装时接口与盒体立面出现干涉，这个缺口的位置是根据内部元件的接口排布确定的，刚好对应常用接线端子的出线位置，布线时不需要额外弯折线材，能减少线材的应力损伤。

　　从安装边界来看，这类盒座的整体轮廓为矩形，长宽尺寸适配常规的小型通讯模组的外形尺寸，深度刚好能容纳常规厚度的电路板加上接线端子的突出高度，安装时不会因为盒体深度不足导致盒盖无法扣合，也不会因为深度过大造成内部空间浪费、整体结构臃肿。两侧的安装折边向外突出于盒体主体，安装时折边的背面完全贴合安装基面，受力均匀，不会出现盒体倾斜的问题，折边上的孔位距离盒体侧壁的距离预留了足够的螺丝操作空间，使用常规的十字螺丝刀或者电动起子就能完成锁紧操作，不需要特殊的安装工具。底部的安装孔位距离盒体内壁的距离也预留了螺丝头的容纳空间，锁紧内部元件的固定螺丝后，螺丝头不会突出盒体底部平面，不会影响整个盒座与外部基面的贴合度。

　　从功能特性上来说，这种一体折弯的钣金盒座相比塑料注塑的固定座，抗冲击性能更好，在户外或者工业现场使用时，即使受到轻微的外力碰撞，也不会出现开裂、碎裂的问题，钣金表面的处理可以根据使用场景选择喷塑、镀锌或者氧化处理，能适应潮湿、多尘的工业环境，具备不错的抗锈蚀能力。盒体的围合结构可以对内部的元件形成三面防护，配合对应的盒盖就能形成完整的封闭容纳空间，能阻挡大部分的灰尘、飞溅的液体接触内部电路，提升设备运行的稳定性。在实际的结构选型过程中，这类固定盒座的孔位可以根据具体的元件安装需求做微调，因为是钣金成型结构，修改冲孔的模具或者激光切割的路径就能快速调整孔位位置，不需要像注塑件那样重新开模，非常适合小批量定制化的通讯设备、小型工控设备的开发使用，能有效缩短结构开发的周期，降低前期的开模成本。在三维建模过程中，这类钣金件需要重点关注折弯系数的设置，确保展开后的板材尺寸准确，加工出来的成品外形尺寸符合设计要求，同时要注意折弯处的工艺缺口尺寸，缺口过大容易影响结构的密封性，缺口过小则无法避免折弯撕裂的问题，需要根据选用的板材厚度调整缺口的大小，一般缺口的宽度与板材厚度保持1:1的比例就能满足大部分加工场景的需求。另外安装孔的边距也要符合钣金加工的工艺要求，孔位距离折弯边的距离不能小于板材厚度加上折弯半径，避免折弯过程中孔位出现拉伸变形，影响后续螺丝的装配。
