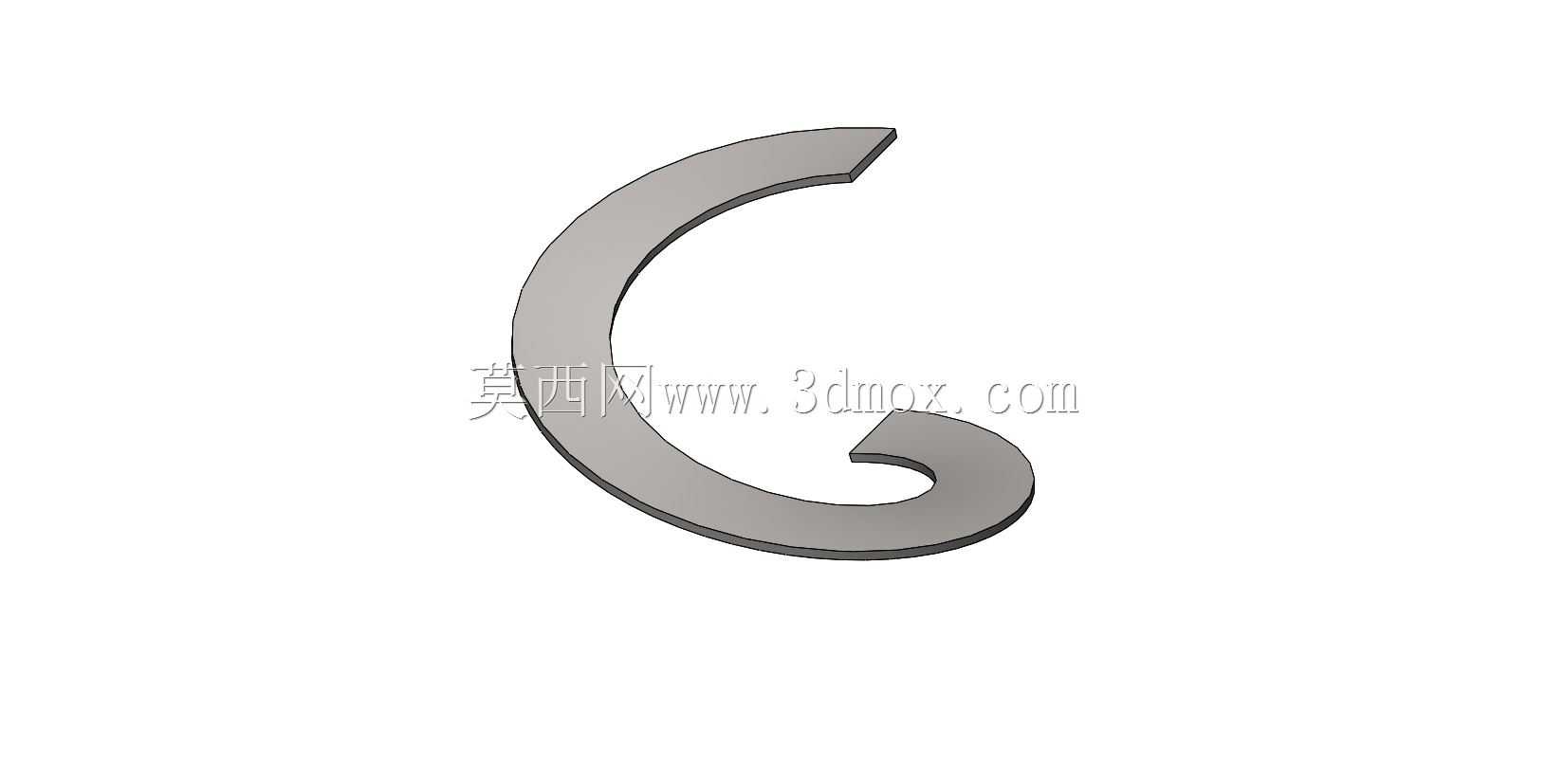

钣金螺旋曲面弯折成型练习构件

　　这类螺旋曲面钣金构件，在实际生产中常作为物料输送的螺旋导料片、小型设备的螺旋导向滑道、或是通风管路内的导流旋流片使用，区别于厚板焊接的重型螺旋叶片，这类薄壁钣金成型的构件重量更轻，安装适配性更强，多用于轻工输送、粉体导流、小型物料排序给进的场景中。做这类构件的建模练习，核心要打通从曲面造型到钣金展开的全流程逻辑，很多新手做螺旋钣金时容易陷入直接用螺旋线扫掠实体再抽壳的误区，最后发现无法生成可展开的钣金特征，实际设计时要先确定螺旋的导程、起始与终止半径，还有钣金的壁厚、弯折的内侧圆角参数，这些参数直接决定了后续展开下料的尺寸精度，也影响实际弯折成型后的装配边界。

　　从结构特性来看，这个构件采用等壁厚钣金一体弯折成型，没有额外的焊接拼接缝，整体的螺旋升角全程保持一致，曲面的顺滑度直接影响物料通过时的阻力大小，如果是用作导料滑道，曲面出现折棱或者曲率突变，很容易造成粉料卡滞、小型工件卡料的问题。设计时首先要锁定安装基准，也就是构件下端的平直段，这个平直段是后续和设备机架固定的安装位，需要预留对应的安装孔位边界，建模时要先以安装面为基准绘制螺旋的基圆轨迹，再根据实际需要的输送高度确定螺旋的总圈数，这里要注意螺旋的终止端同样做了平直收边，这个收边结构是为了避免薄壁钣金的锐边划伤操作人员，同时也能和上端的对接构件平顺衔接，避免出现物料输送的落差台阶。

　　很多工程人员在做这类螺旋钣金设计时，容易忽略材料的折弯系数设定，不同的钣金材质比如冷轧钢板、304不锈钢，对应的折弯回弹量不一样，建模时如果直接用理论曲面生成钣金，实际下料折弯后，螺旋的导程会出现偏差，最终安装时会和相邻的螺旋段出现错位，尤其是多段螺旋拼接的长距离输送场景，单段的尺寸误差累积后会直接导致整套导向结构无法装配。做这类练习的核心价值，就是掌握曲面到钣金的转换逻辑，学会在螺旋曲面的起始和终止位置添加工艺直边，既满足安装固定的需求，也能消除钣金边缘的应力集中点，避免长期受物料摩擦后出现边缘卷边变形的问题。

　　从安装边界来看，这类构件的整体外轮廓是连续的螺旋柱面，安装时需要和外围的护罩或者筒壁保持均匀的间隙，间隙值一般根据输送物料的粒径确定，比如输送小型电子元器件排序时，间隙要控制在1mm以内，避免工件卡入螺旋和筒壁的缝隙中；如果是输送粉体物料，间隙可以适当放大到2-3mm，减少粉体在缝隙中的积留。建模时要提前校验螺旋曲面的法向方向，确保所有的弯折方向都朝向同一侧，避免生成钣金时出现壁厚方向反向的问题，导致展开后的下料尺寸完全错误。另外，螺旋曲面的表面粗糙度也要在设计时明确，如果是用作食品级物料的导流，表面需要做抛光处理，建模时不需要体现抛光纹理，但要在结构上避免出现向内的凹陷死角，防止物料残留滋生细菌；如果是工业粉体输送，表面做常规的冷轧板喷塑处理即可，结构上只要保证曲面顺滑无凹坑就可以满足使用需求。

　　实际生产中，这类螺旋钣金构件一般采用先下料切割展开平板，再用专用的螺旋折弯工装逐段压型的工艺制作，很少采用模具冲压，因为这类构件的规格参数随设备型号变化较多，开模成本过高，所以建模时生成的展开图必须精准，要把折弯扣除值准确计入展开尺寸，否则压型后螺旋的起止端位置会出现偏移，无法和安装基座对齐。很多新手在做这类练习时，只追求曲面造型的视觉效果，忽略了钣金件的可制造性，做出来的模型要么无法展开，要么展开后尺寸不符合加工工艺要求，这类练习的核心就是平衡造型效果和工艺可行性，让设计出来的构件既能满足功能上的导向、输送需求，也能适配常规的钣金加工工艺，不需要特殊的定制工装就能完成生产制作，同时还要兼顾安装时的定位基准，让现场装配人员不需要额外做配焊、打磨调整就能直接完成安装，减少现场施工的工作量。
