组合开口梅花钣金扳手结构设计

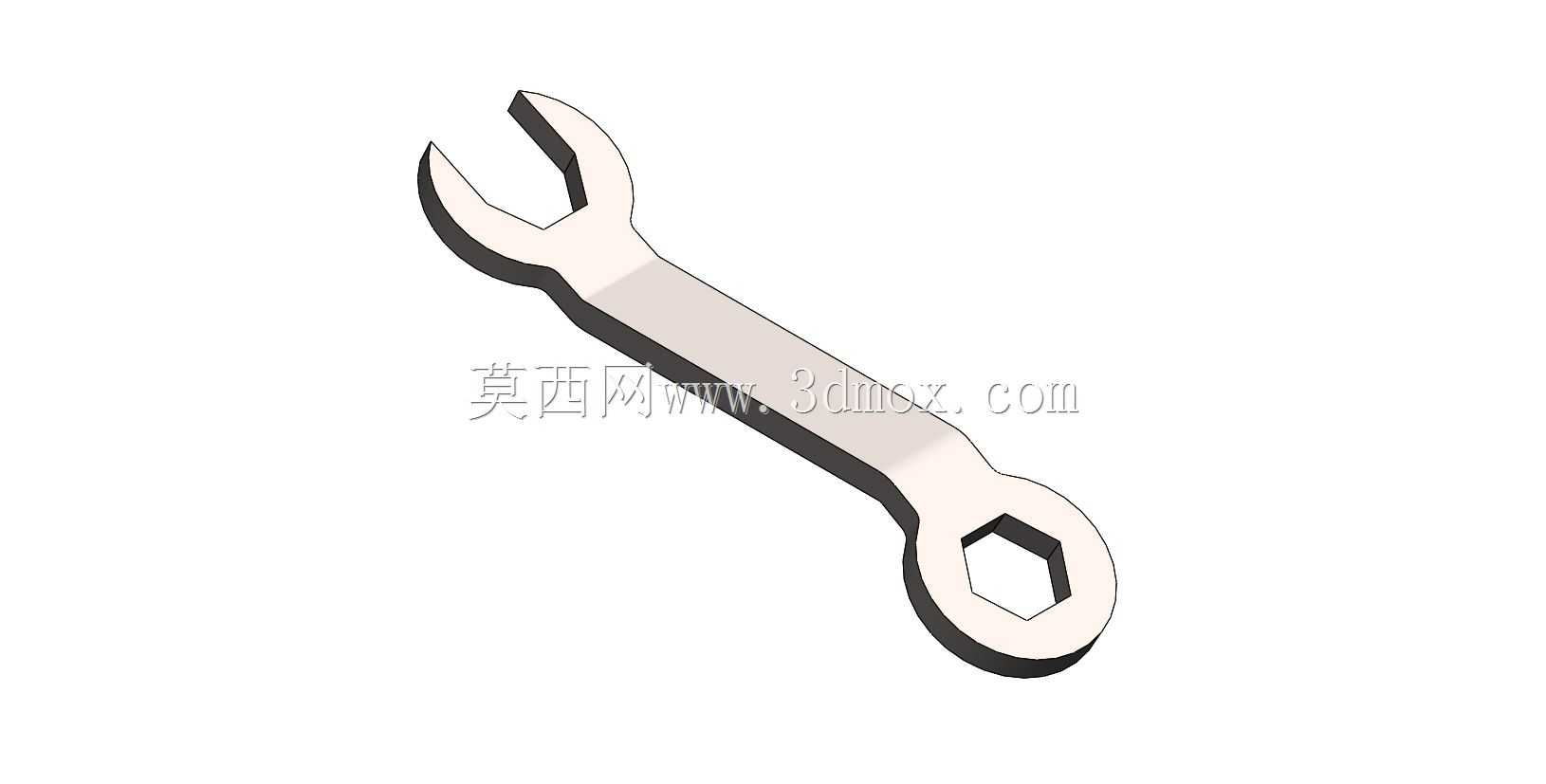

　　这款组合式扳手采用钣金冲压成型工艺制作，一端为开口式扳口结构，另一端为内六角梅花套口，整体为一体化平直柄身设计，在设备维保、五金装配、生产线日常运维场景中都有极高的使用频次。从实际使用场景来看，这类扳手常被配备在设备运维随箱工具包、装配工位工具挂板、家用五金工具箱中，针对不同规格的外六角紧固件完成拧紧、松卸作业，开口端可适配紧固件侧向空间不足、无法从螺栓端部套入的作业场景，梅花端则可在紧固件端部空间充足的工况下提供更大的咬合接触面积，降低施力过程中紧固件棱角磨损打滑的概率。

　　设计阶段首先要明确两端工作位的适配螺栓规格，扳口的开口尺寸需匹配对应外六角螺栓的对边宽度，预留合理的作业间隙避免卡滞，同时要控制开口处的壁厚，保证扳口卡入螺栓后有足够的抗扭强度，不会在额定施力范围内出现开口扩张变形、崩裂的问题。梅花端的内六角轮廓需与螺栓头外形完全贴合，内孔的棱角处做微小的圆角过渡，既可以减少应力集中，也能在螺栓头存在轻微磕碰变形时仍能顺利套入。柄身部分采用等宽平直设计，长度根据额定施力扭矩匹配，过长的柄身会导致施力时扭矩超过螺栓屈服强度造成紧固件断裂，过短则会让操作人员施加过大的握持力，提升作业疲劳度；柄身的厚度根据钣金材料的抗剪、抗扭强度计算，保证在最大施力工况下柄身不会出现弯曲扭转变形，同时控制整体重量，降低长时间手持作业的负荷。

　　从安装与使用边界来看，这款扳手属于手持手动工具，无额外安装固定需求，作业时需保证扳口与螺栓轴线保持垂直，避免斜向施力造成扳口滑脱、螺栓棱角磨损。开口端作业时需将扳口完全卡入螺栓头的两个平行对边，卡入深度需覆盖螺栓头厚度的三分之二以上，禁止仅卡入螺栓头边缘施力；梅花端作业时需将内孔完全套住螺栓头，避免半咬合状态下施力造成内孔棱角崩缺。钣金成型的工艺特性决定了这款扳手的生产效率极高，通过落料、冲压、冲孔、边缘倒角、热处理、表面处理几道工序即可完成批量生产，相比传统锻打扳手生产流程更短，材料利用率更高，适合作为一次性配套工具、随设备附赠的维保工具使用，成本控制优势明显。

　　结构细节上，扳手的所有外边缘都做了倒钝处理，没有尖锐的冲压毛边，避免握持或者取放时划伤操作人员；柄身表面可做压纹或者喷砂处理，提升握持时的摩擦力，手上沾有油污时也能稳定握持不会打滑。两端工作位经过局部热处理提升表面硬度，保证咬合螺栓的部位有足够的耐磨性，长期使用不会出现棱角磨圆的问题，柄身部分则保持适当的韧性，承受突发的冲击载荷时不会直接断裂。在实际产线应用中，这类钣金扳手常被用于通讯设备机柜装配、钣金机箱组装、轻型五金件安装等对扭矩要求不高的作业场景，针对M4到M10区间的小规格紧固件作业，完全可以替代传统厚重的锻打扳手，降低工具整体的携带重量，运维人员外出作业时可将多把不同规格的钣金扳手并排放在工具包中，占用空间远小于传统扳手。
