熔接式方管桌架焊接骨架结构设计

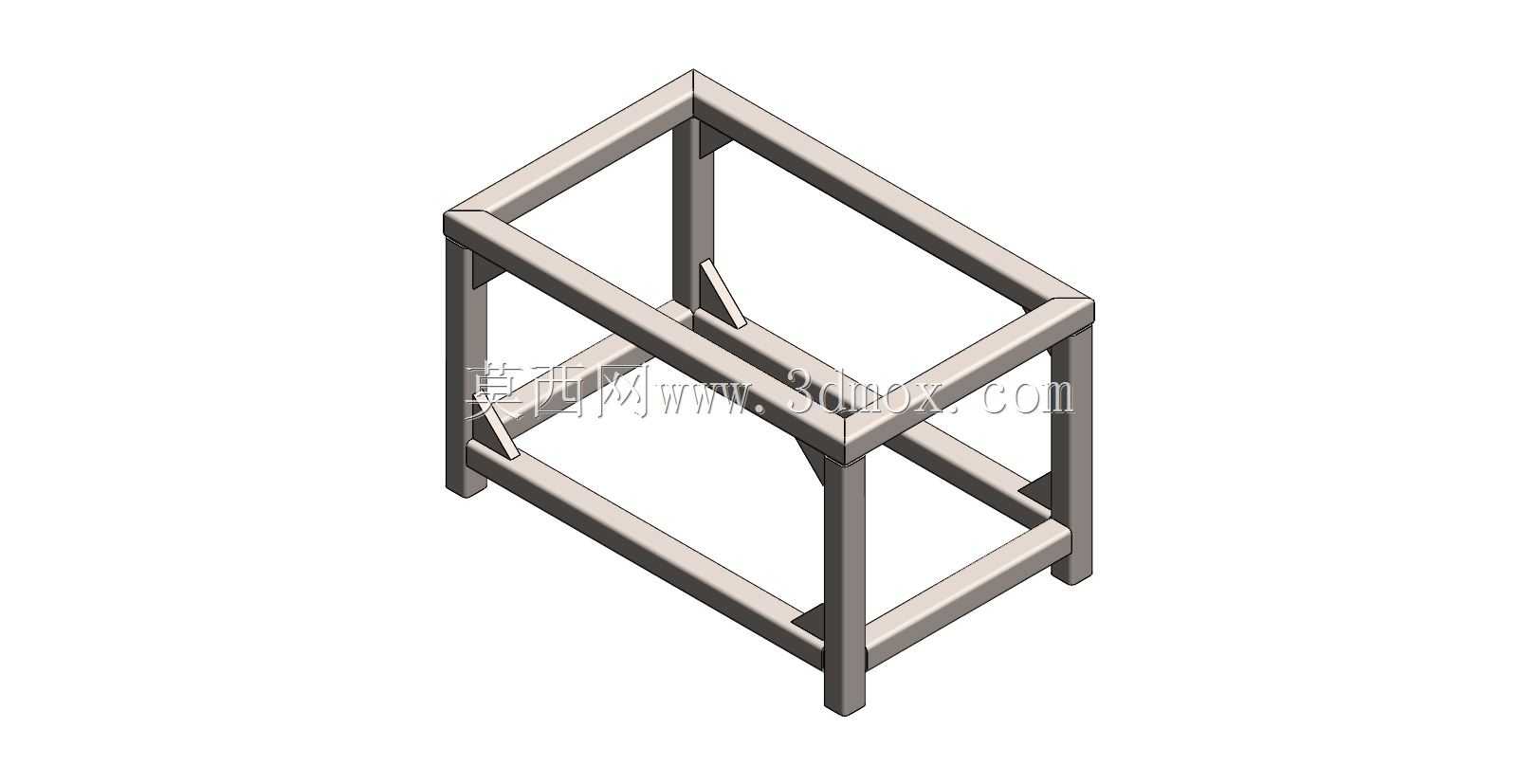

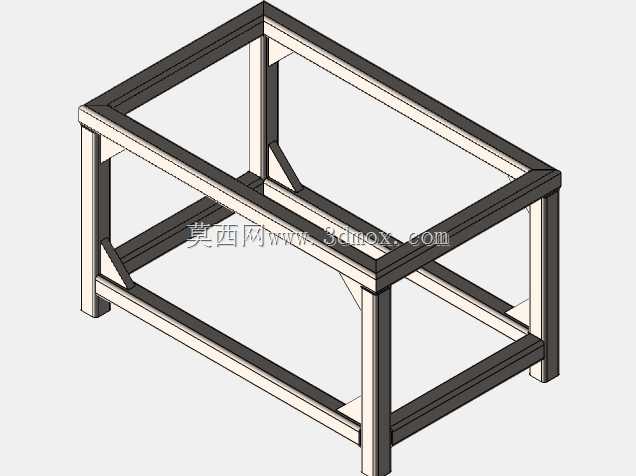

　　日常生产作业场景中，这类熔接成型的方管桌架骨架，是车间操作工位、实训工作台、轻型物料放置台的核心承载基础件，区别于螺栓组装的拆装式桌架，全熔接结构的框架不存在连接件松动的隐患，在频繁承受冲击载荷、反复放置重物的使用场景下，结构稳定性表现更突出，尤其适合焊接实训工位、轻型装配工位、车间零配件暂存台这类对框架刚性有明确要求的使用场景。从结构设计逻辑来看，整个骨架全部采用等规格方形管材裁切后组焊成型，主体框架由四根垂直布置的方管作为支撑立柱，上下两层分别通过横向、纵向的方管围合形成矩形承托边框，上层边框用于固定桌面板材，下层边框既可以作为下部置物层的支撑基础，也能通过杆件连接提升整体框架的抗扭性能，避免框架受侧向力时出现平行四边形变形。

　　在立柱与横管的连接节点位置，额外增设了三角形的加强筋板，筋板同样采用熔接方式与相邻的立柱、横管管壁完全焊合，这一设计主要是针对桌架角部的应力集中问题——日常使用中桌面受载时，角部焊缝会同时承受弯矩与剪切力，无加强结构的角部在长期交变载荷下容易出现焊缝开裂，三角筋的加入可以将集中应力分散到更大的管壁接触面上，大幅提升节点的疲劳强度。设计过程中需要重点把控各管材的裁切尺寸公差，尤其是四根立柱的长度公差必须控制在极小范围内，否则组焊后会出现桌架放置不平、桌面倾斜的问题；横纵管材的端面需要做平齐处理，保证与立柱管壁贴合时不存在过大缝隙，减少熔接时的填充量，也避免焊后出现过大的焊接变形。整个框架的外形尺寸适配常规的单人作业桌面规格，

　　安装边界上，上层边框的平面度需要在焊后做简单校形，保证后续安装桌面时能够完全贴合，不会出现局部悬空导致桌面受压破损的问题；底部立柱端面可以选配安装可调脚杯或者固定脚垫，不需要额外在框架上加工复杂的连接结构，适配不同地面的找平需求。从受力特性来看，这种全熔接的方管骨架，静态承载能力完全能满足日常作业的载荷需求，横管与立柱形成的闭合框架结构，在垂直方向受载时，每根立柱均匀分担载荷，横管主要承受弯曲应力，方管本身的截面特性相比同截面积的圆管或者角铁，在两个垂直方向上的抗弯截面模量一致，不管是正面还是侧面受载都能保持一致的刚性表现。组焊工序的顺序也会直接影响最终的框架精度，通常需要先在工装平台上定位固定下层框架的横纵杆件，

　　点焊定位后再安装垂直立柱，随后组装上层的横纵边框，所有节点先做间隔点焊固定，校验整体框架的对角线尺寸、垂直度符合要求后，再完成所有焊缝的满焊操作，焊后需要等待自然冷却再移除工装固定，避免冷却过程中的焊接应力导致框架变形。这类骨架结构除了用作工作台的基础框架，稍作尺寸调整后也可以作为小型设备的机座支架、仓储环节的轻型物料架、实训教学的焊接练习件使用，结构形式简单，加工门槛低，不需要复杂的机加工工序，仅通过管材裁切、熔接两道核心工序就能完成成型，材料利用率高，生产过程中产生的边角余料少，适合小批量定制化生产，也适合作为焊接实训的教学案例，帮助从业者掌握方管类框架结构的组对、焊接、变形控制的核心技巧。需要注意的是，所有熔接焊缝需要保证焊脚尺寸均匀，不存在虚焊、焊穿、气孔等焊接缺陷，尤其是角部加强筋的位置，需要保证筋板与两个相邻管件的管壁完全熔合，才能真正起到加强作用，若仅点焊固定筋板，受载时筋板会直接脱焊，无法达到分散应力的设计目的。框架整体没有多余的装饰性结构，所有杆件都承担对应的结构受力作用，没有冗余设计，在保证结构强度刚性的前提下，尽可能控制了整体自重，方便搬运与位置调整，同时方管的封闭截面特性也让框架不容易积灰，日常车间环境下的清洁维护更便捷，不会像角铁框架那样存在容易积留杂物的直角凹槽。
