钣金快速成型敞口收纳盒结构设计

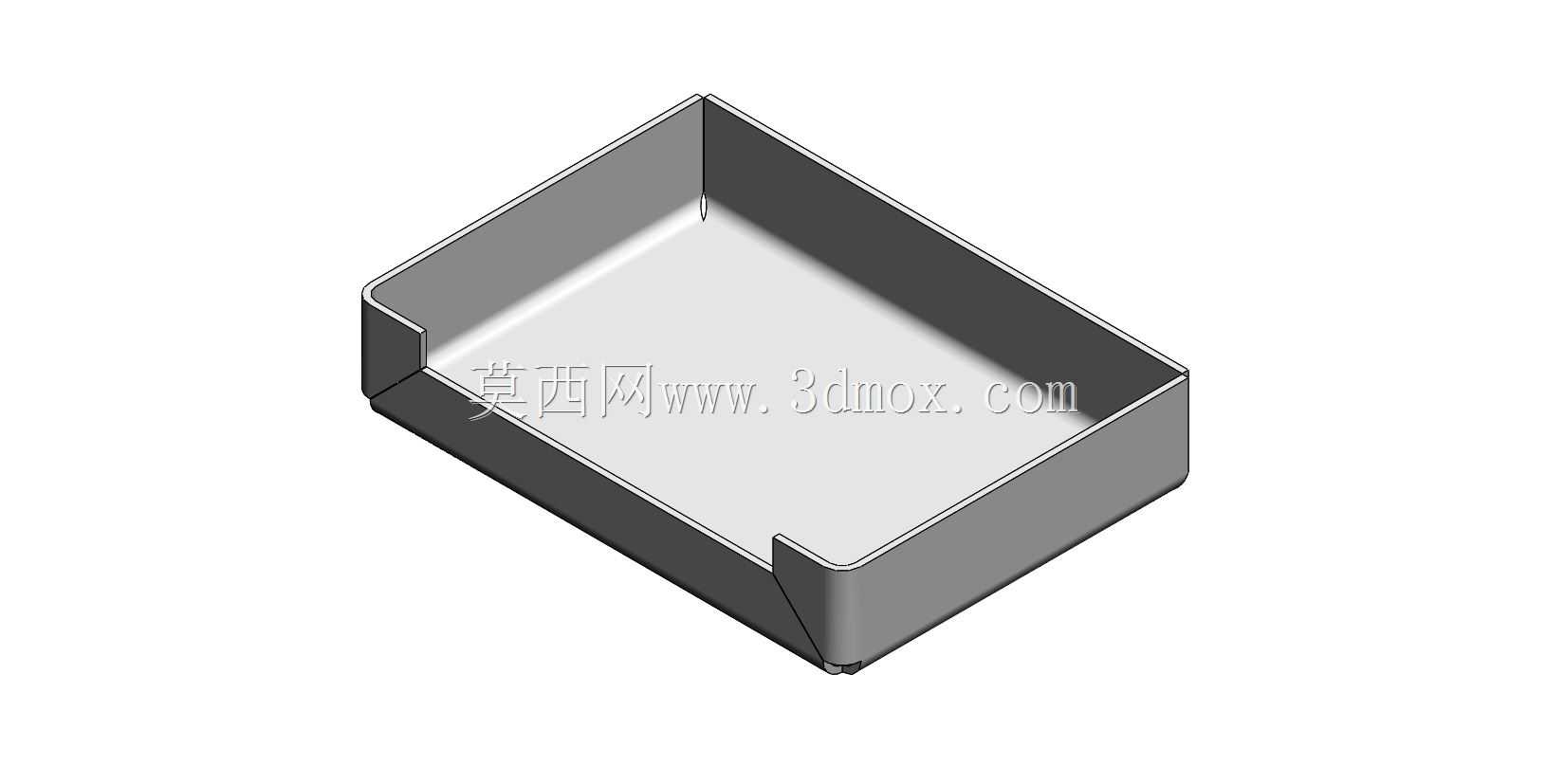

　　这类敞口式钣金壳体件，在通讯终端配套的小型功能模块收纳场景中应用十分普遍，常作为嵌入式功能单元的外防护承托结构，安装在通讯机柜内部的层板卡位上，用来承载小型信号转接模块、接线端子排或者轻量化的信号处理板卡，避免零散元件在设备运维过程中出现移位、磕碰，同时也能对模块周边的走线形成规整约束，减少线缆杂乱带来的信号干扰风险。从结构形态来看，该件采用单腔体敞口设计，四个侧壁通过钣金折弯工艺一体成型，相邻侧壁的衔接处做了缺口避让处理，避免折弯过程中材料堆积产生应力集中，同时也能在装配时为相邻结构件留出安装间隙，减少配合公差带来的装配卡顿问题。侧壁的高度经过适配性设计，既能够完全覆盖内置模块的侧边高度，提供足够的侧向防护，

　　又不会遮挡模块顶部的接线端口与状态指示灯，方便运维人员在不拆卸壳体的情况下完成接线操作与状态排查。底部为整面平板结构，平面度控制在钣金件常规公差范围内，能够保证内置模块放置时的稳定性，底部可根据实际安装需求开设螺丝过孔或者粘接防滑减震垫，适配不同的安装固定方式。在设计思路上，该件充分考虑了薄板钣金的加工特性，所有折弯边的内R角匹配常规钣金折弯模具的R值参数，不需要定制特殊模具即可完成加工，有效降低生产环节的模具成本；侧壁边缘做了微小的折边处理，既能够提升壳体整体的结构刚性，减少薄壁件受力后的形变幅度，也能去除板材剪切后的锋利毛边，避免装配和运维过程中划伤操作人员。从安装边界来看，

　　该壳体的外部轮廓尺寸适配通讯机柜内部标准的6s安装位空间，长宽尺寸与卡位的限位凸台完全匹配，放入后不会出现横向窜动，侧壁厚度采用常规薄板规格，整体重量控制在轻量化范围内，不会对机柜层板造成额外的承重负担。在实际使用场景中，这类钣金件除了通讯机柜内部的模块承托外，也可作为小型工业设备的内置接线盒、生产线工位的小型零件收纳槽使用，结构的通用性较强，只需要根据实际承载需求调整板材厚度，就可以适配不同承重等级的使用需求。设计过程中需要重点关注折弯工序的回弹量控制，针对选用的金属薄板材质预设对应的回弹补偿角度，保证成型后四个侧壁的垂直度符合设计要求，避免出现侧壁外张或者内倾的问题，影响与周边结构件的配合精度。另外，

　　侧壁上的缺口位置需要做圆角过渡处理，避免缺口尖角处产生应力集中，在长期受力或者受到轻微冲击时出现裂纹，延长构件的实际使用寿命。整体结构没有复杂的曲面造型，全部由平面与折弯直边构成，加工工序简单，只需要通过激光切割下料、数控折弯、去毛刺这几个常规工序即可完成成品加工，生产效率较高，适合小批量定制或者批量配套生产，能够快速响应通讯设备组装过程中的配套件需求，减少零部件供应周期对整体设备组装进度的影响。
