钣金实体转板金练习托盘结构件

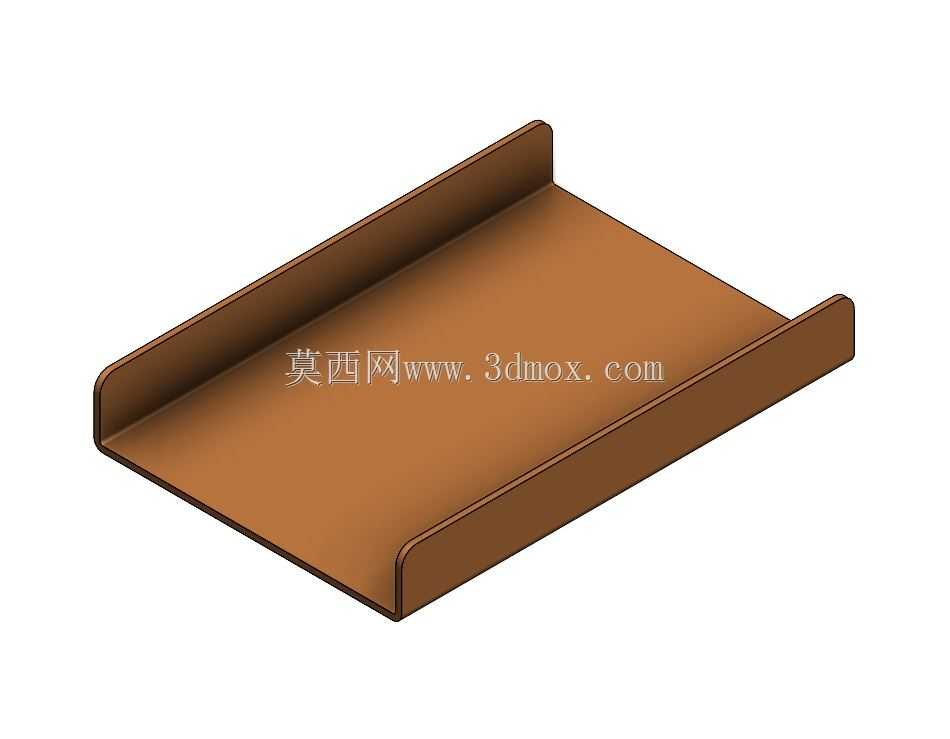

　　在通讯设备生产组装、小型电子元器件周转的场景里，这类带三边折弯挡边的浅托盘结构是十分常见的工装承载件，日常产线上用来盛放待装配的通讯模块小零件、接线端子，或是作为设备内部走线的承托隔层，避免零散小件散落、线缆垂落剐蹭其他运动部件。做这个结构的建模练习，核心是掌握实体特征向可展开钣金件转换的全流程逻辑，很多刚接触钣金设计的工程师容易直接用钣金凸台起步建模，但实际工程中很多老图纸是按实体结构绘制的，拿到这类图纸要转化为可下料的钣金件，就需要精准处理折弯扣除、圆角过渡、壁厚统一的问题。这个托盘的主体是一块等厚薄板，三个相邻侧边做了向上的90度折弯，折弯处做了等半径的圆角过渡，没有额外的焊接、拼接结构，所有折弯的内R角统一，

　　完全符合常规数控折弯机的加工工艺要求，不需要特殊成型模具，普通V型槽折弯模具就能完成加工。设计这类结构的时候，首先要确定板材的厚度，根据承载的零件重量选对应厚度的冷轧钢板或者镀锌板，日常承载1kg以内的小零件选0.8-1.2mm厚度的板材就足够，折弯边的高度不能低于板材厚度的4倍，不然折弯时容易出现直边高度不足、折弯角度不准的问题，这个结构的折弯边高度刚好满足常规折弯的最小直边要求，不会出现加工干涉。从安装边界来看，这个托盘如果是作为设备内置承托件，底部平面的平面度公差要控制在1mm以内，三个折弯边的垂直度公差不超过0.5mm，避免安装时和周边的型材框架出现卡滞，折弯边的顶端做了小圆角处理，不会划手也不会刮伤放置在上面的线缆绝缘层。

　　实体转钣金的操作过程中，要先统一实体的壁厚，删除实体上多余的倒角、凸台特征，找到固定面作为钣金展开的基准面，逐一识别所有的折弯特征，核对每个折弯的折弯半径、折弯扣除数值和实际加工参数匹配，不能出现转换后壁厚不一致、折弯无法展开的情况，很多新手做这类转换时容易忽略折弯处的撕裂槽问题，但这个结构的三个折弯边在角落处没有交汇，不需要额外开工艺缺口，折弯时不会出现材料堆叠起皱的问题。这类托盘在通讯机柜内部也常作为理线托盘使用，安装时可以通过底部平面打沉头螺丝固定在机柜的立柱安装梁上，折弯边刚好可以挡住线缆不会从侧边滑出，不需要额外加装挡线条，结构简单加工成本低，批量生产时效率很高。建模过程中还要注意，所有折弯的方向要保持一致，都是向主体平面的同一侧折弯，避免出现反向折弯需要调整模具方向的情况，减少加工时的换模频次，板材的展开尺寸要精准核算，把每个折弯的扣除量算进去，保证折弯后外形尺寸符合设计要求，不会出现尺寸超差装不上的问题。
