方形圆形截面环件熔接连接结构

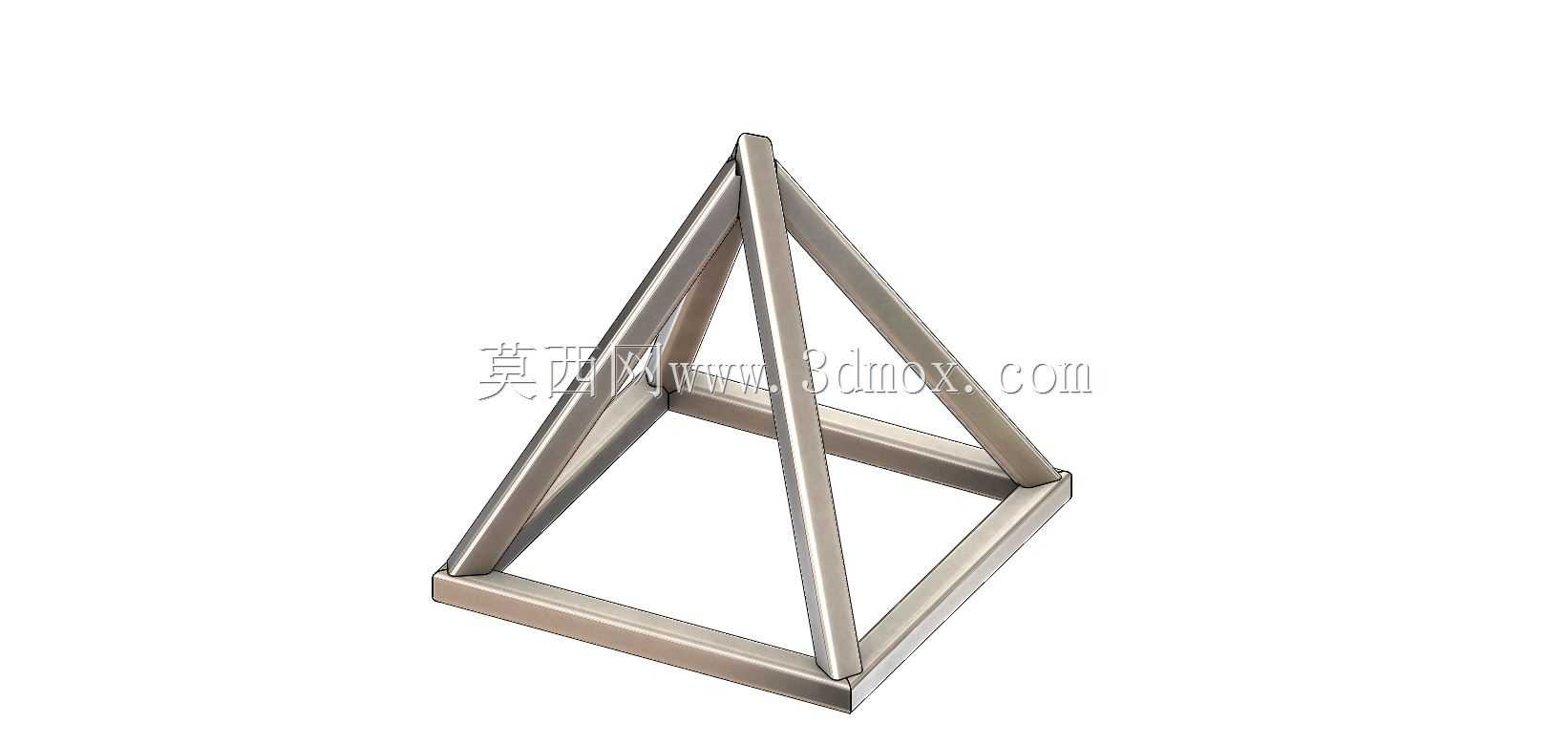

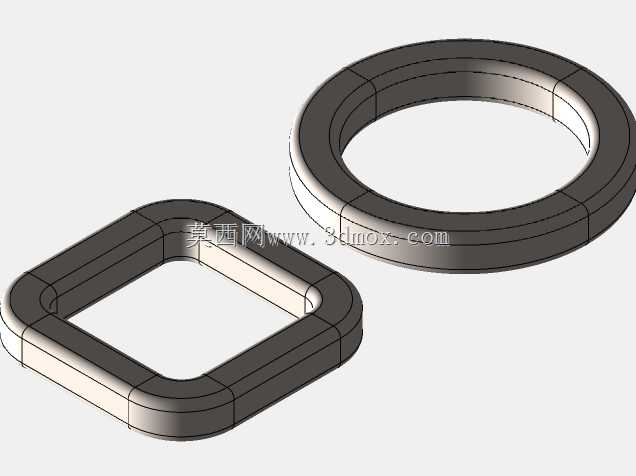

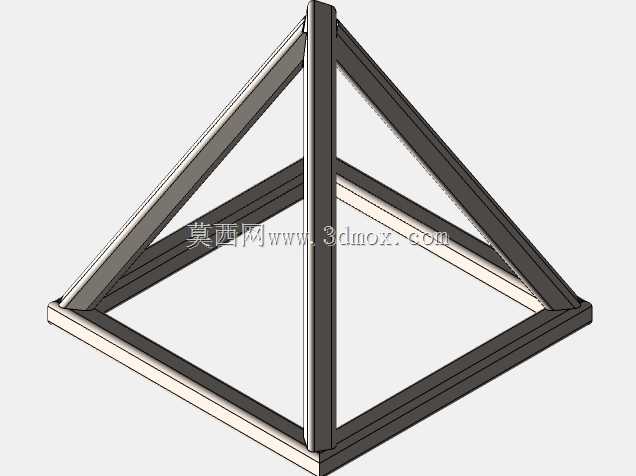

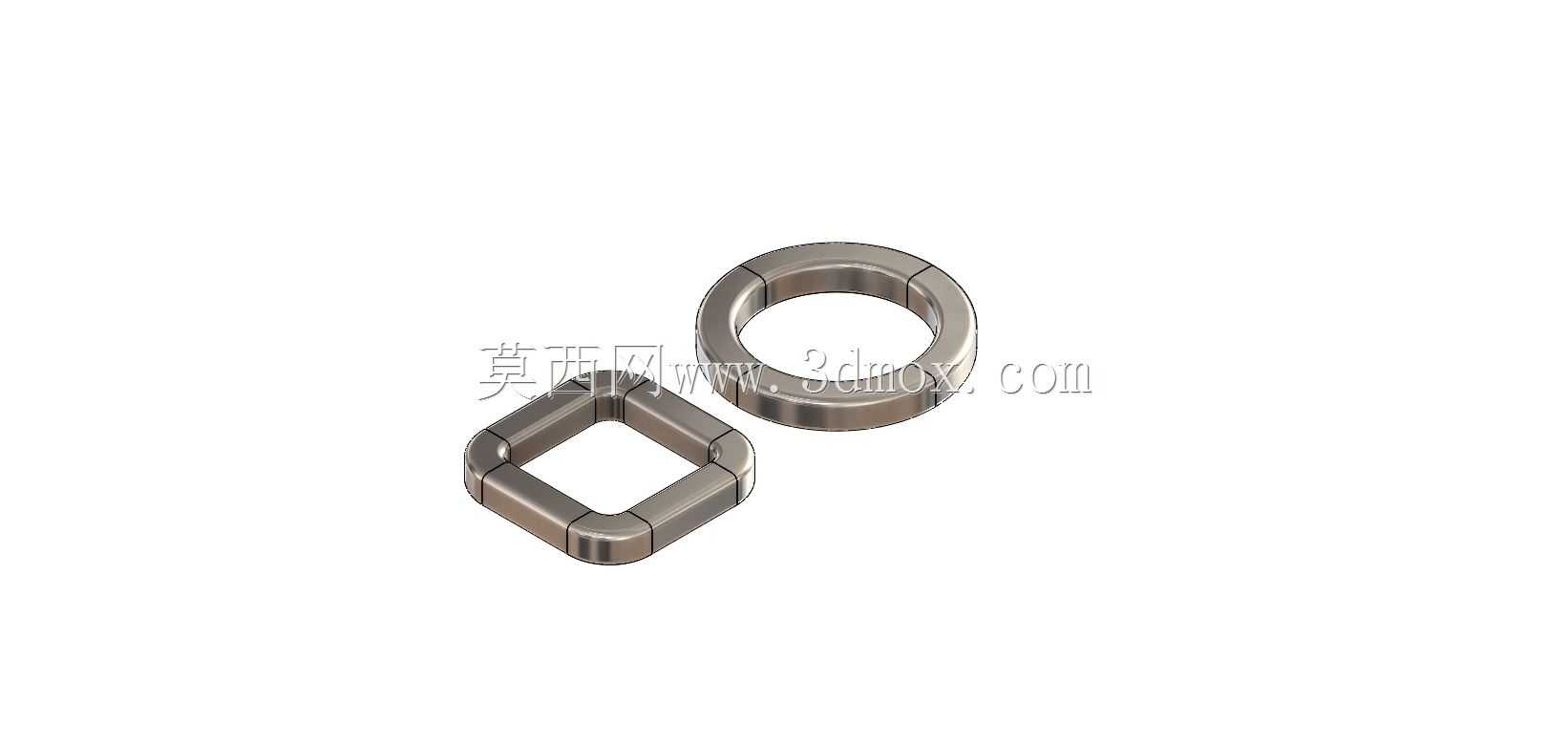

　　这类环件熔接结构在五金构件、小型框架组装、工装辅具制作场景中应用十分广泛，日常做小型设备的限位挂接、管路辅助固定、轻质构件的连接补强时，都会用到同类型的熔接环件。做这类结构设计的时候，首先要考虑的是熔接位置的应力分布，不管是方形截面环还是圆形截面环，分段拼接的熔接点位都要避开环件受力的最大载荷位置，比如方环的直角转角位置是应力集中区，熔接缝就不能设置在转角处，要布置在直边段的中部位置，让熔接区域承受的剪切力、拉压力都处于材料许用应力范围内。从结构形态来看，这套结构包含两种截面形态的环件，一种是等截面方形闭环，一种是等截面圆形闭环，两种环件都采用分段式拼接熔接的成型方式，相比整料弯折成型，

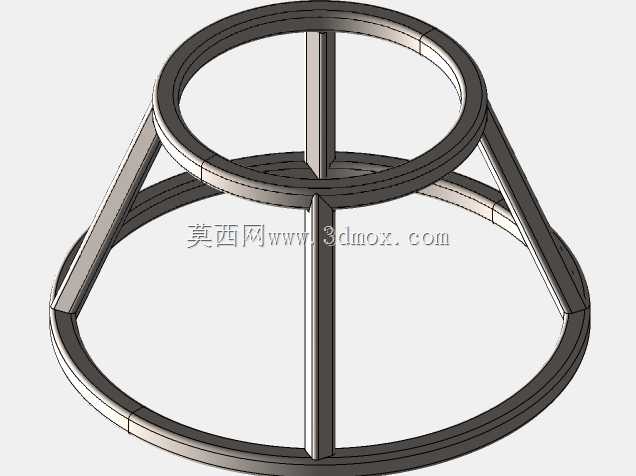

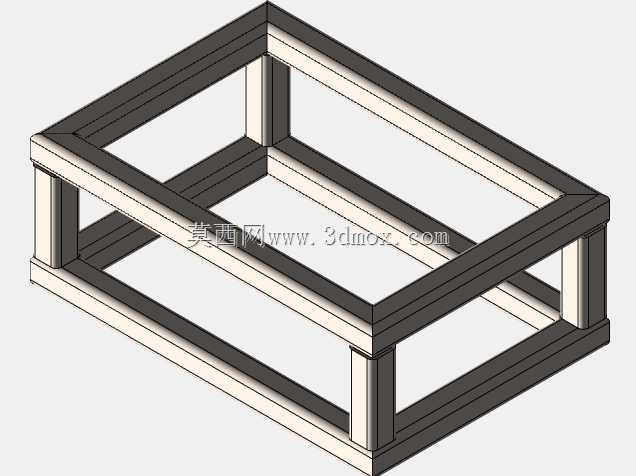

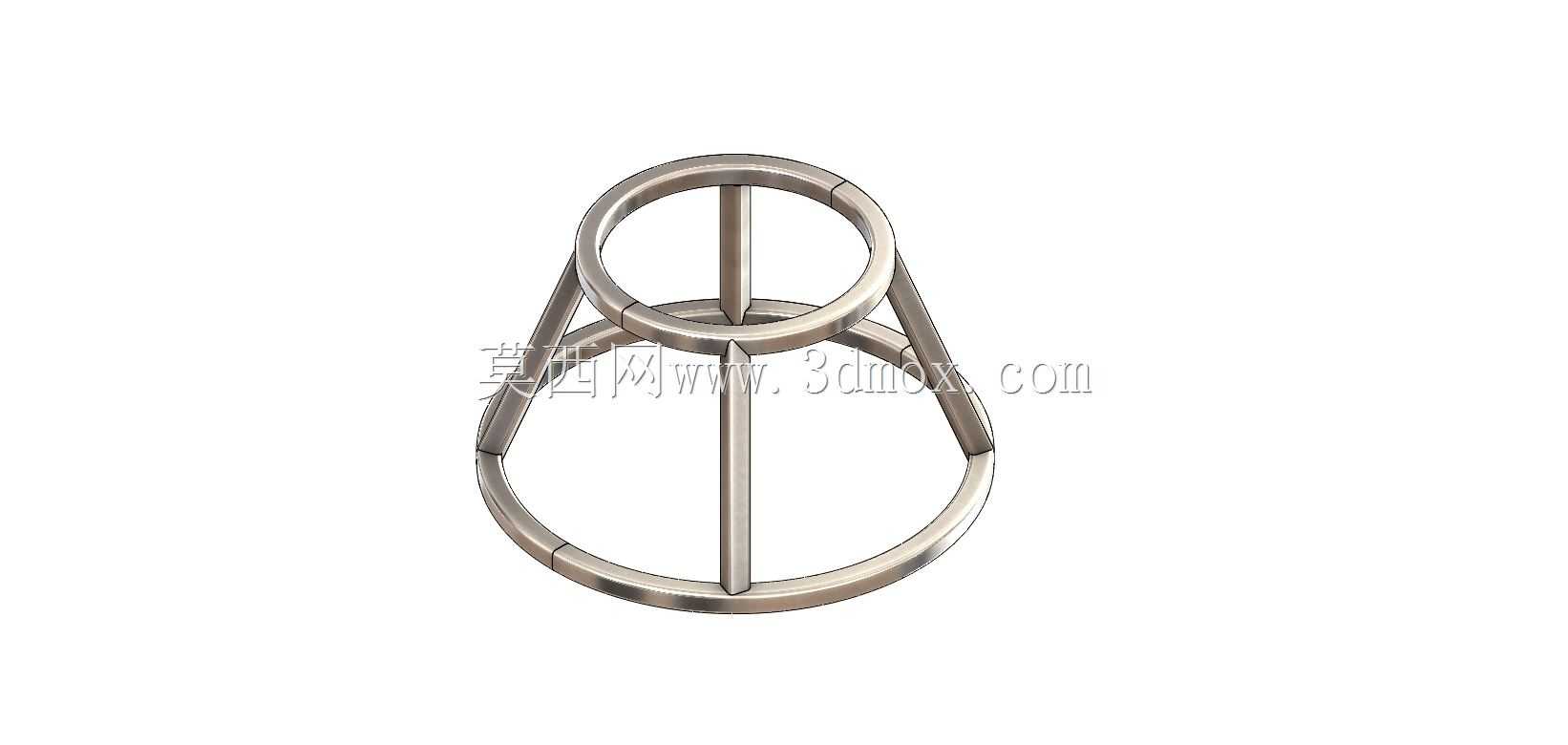

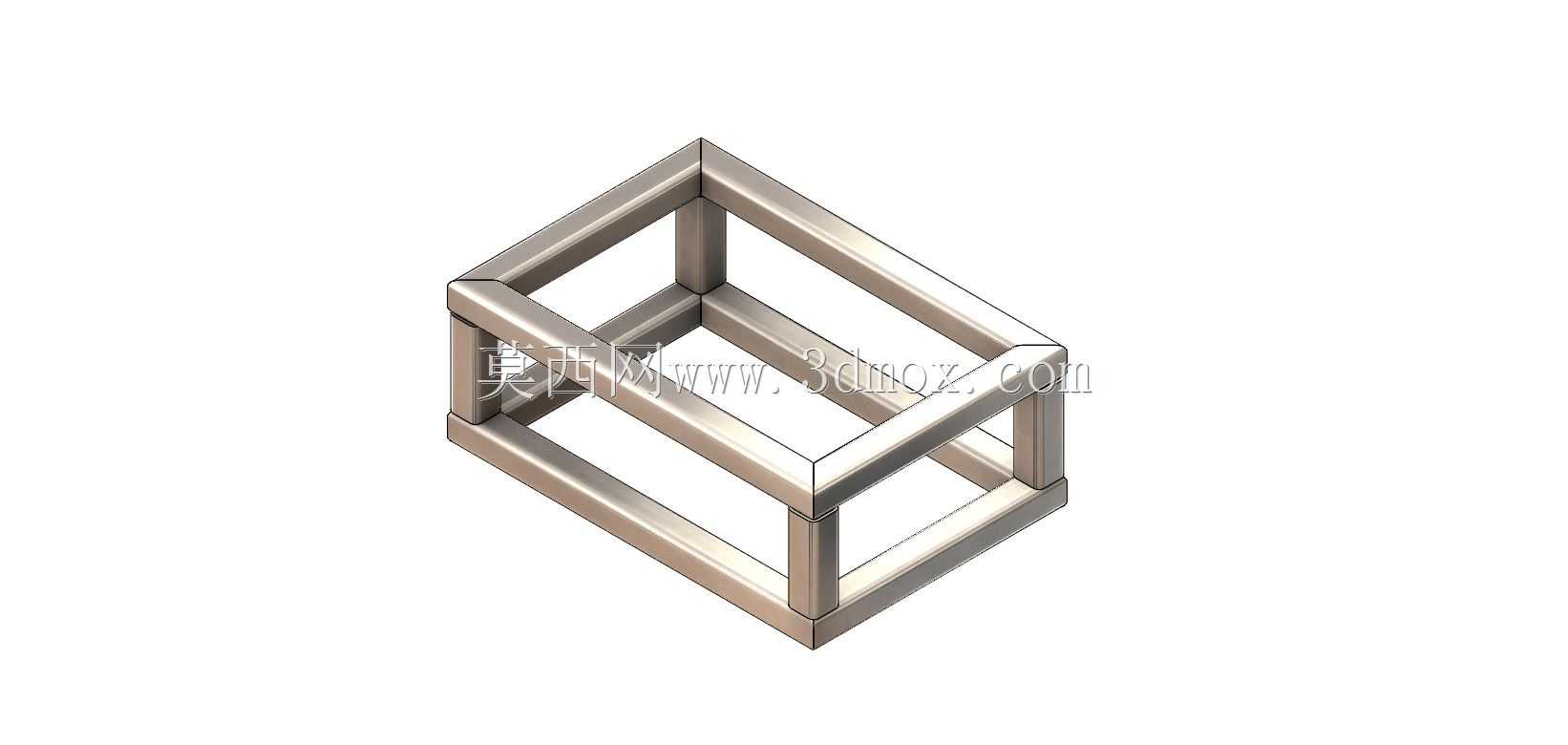

　　分段熔接的方式对小批量生产来说更易控制尺寸精度，不需要大吨位的弯折设备，普通的切割下料设备配合熔接工装就能完成加工。设计时要提前核算环件的截面尺寸，方形环的内孔尺寸要匹配所连接构件的外围尺寸，预留0.2-0.5mm的装配间隙，方便安装时调整位置，熔接后的焊疤要控制在截面外侧，不能凸起进入内孔区域，避免装配时出现卡滞。圆形环的截面直径要和配套的挂接杆件直径匹配，环件的开合间隙在熔接前要控制在0.1mm以内，保证熔接后整个环的圆度误差不超过0.3mm，转动或者挂接时不会出现卡涩。实际应用中，这类熔接环件经常作为小型框架的连接节点使用，比如轻质工作台的框架拼接、小型物料架的挂接点、设备检修门的铰接吊环，都可以采用这类结构。

　　设计过程中还要考虑熔接后的变形控制，分段下料时每一段的端面要做45度的坡口处理，保证熔接时焊料能够充分渗透到接缝内部，熔接完成后要做时效处理消除焊接应力，避免后续使用过程中出现变形开裂。安装边界方面，方形环的外轮廓尺寸要比安装位的凹槽尺寸小1mm左右，预留出涂装或者镀层的厚度空间，圆形环的轴向厚度要和配套的卡扣宽度匹配，不能出现轴向窜动的间隙。很多新手设计这类结构时容易犯的错误是把熔接缝设置在受力集中的位置，或者没有预留焊后加工的余量，导致成品尺寸超差，实际建模时要把每一段拼接件的定位基准设置统一，以环件的中心轴线为基准对齐每一段构件，熔接区域的特征要单独做出来，方便后续出工程图时标注焊接要求。另外还要考虑不同使用场景下的载荷要求，

　　如果是用于承重挂接的环件，熔接位置的焊脚高度要不小于截面厚度的0.7倍，保证熔接位置的强度不低于母材本身的强度，如果是仅做装饰或者定位用的环件，焊脚高度可以适当降低，减少焊后打磨的工作量。这类结构虽然形态简单，但是在实际生产中使用频率很高，把基础的熔接结构设计做扎实，能减少很多后续生产、装配环节的问题，建模时要把每一处拼接的位置、熔接的坡口形态都准确还原，不能只做一个整体的环件模型忽略掉熔接结构的细节，否则后续指导生产时就会出现工艺偏差。
