熔接式垂直交汇三通管路结构设计

　　在流体输送管网、车间工艺管线布设、小型液压气动回路搭建场景中，垂直交汇的管路连接是极为常见的结构需求，这类熔接三通结构的设计合理性，直接影响管路通流效率、焊接作业难度与长期运行的结构可靠性。不同于卡套、螺纹连接的可拆卸三通，熔接式结构完全依托管壁熔合实现密封与结构固定，不存在密封件老化、螺纹松动泄漏的隐患，在固定布设的低压流体、压缩空气、常规给排水管线中应用占比极高。

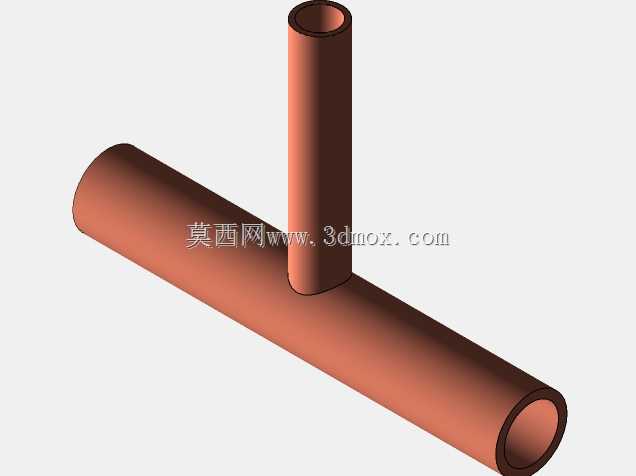

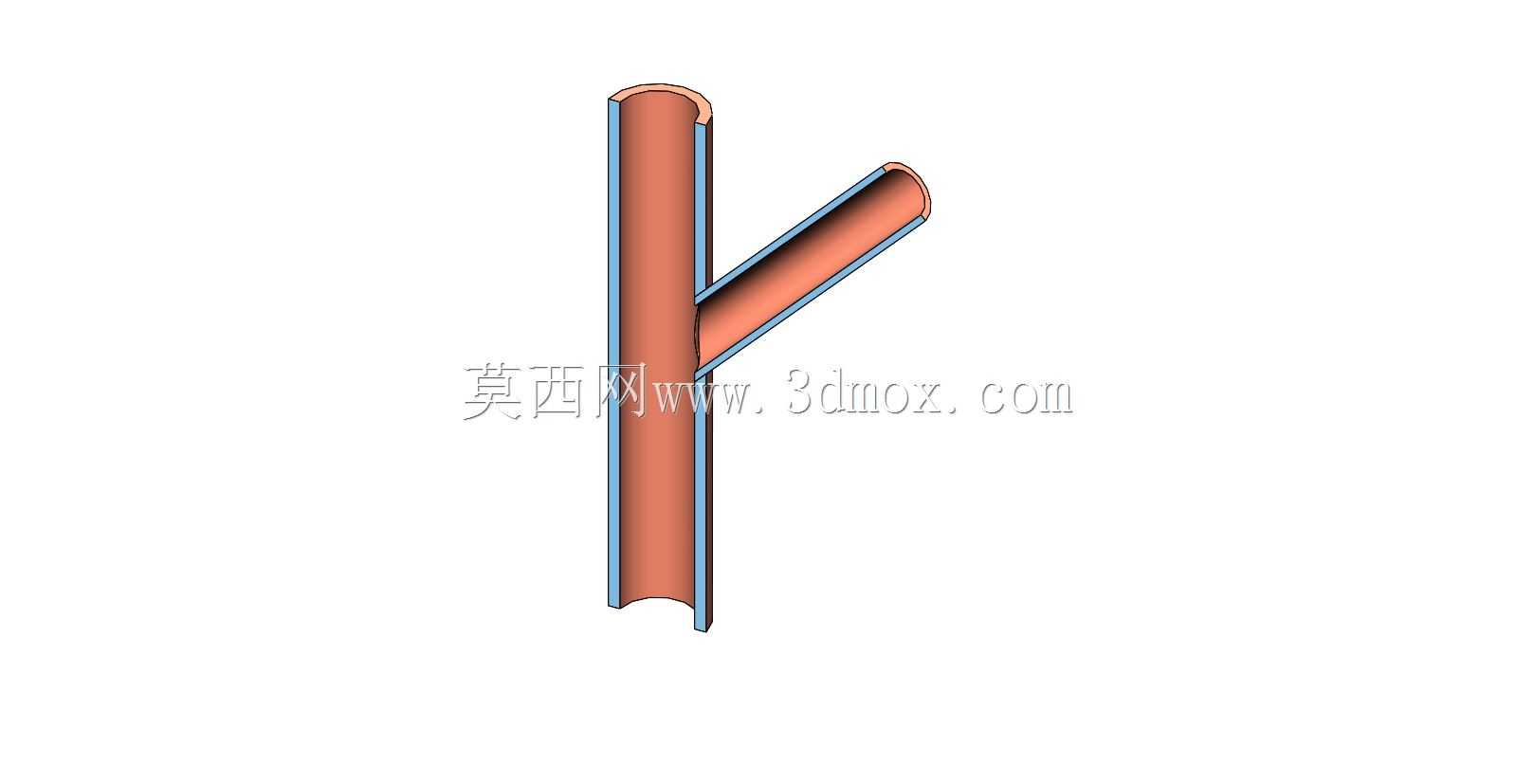

　　从结构设计逻辑来看，该三通采用等径直管垂直正交的布局形式，主管保持通长的直线流道，支管从主管侧壁垂直引出，相贯线区域做了适配熔接工艺的坡口预留设计，建模阶段就将焊接装配的工艺余量纳入结构考量，避免现场施工时出现管壁间隙不均、熔深不足的问题。管壁厚度选取兼顾了通流承压能力与焊接作业便利性，过薄的管壁在熔接时极易焊穿造成管内焊瘤凸起，增大流体阻力甚至造成杂物卡滞，过厚的管壁则会提升焊接热输入要求，增加作业成本与焊接变形概率。

　　实际安装作业中，该结构的安装边界需要提前结合现场布设空间核算：主管两端预留的直管段长度需满足管线对接的操作空间，避免相邻焊缝距离过近造成应力叠加；支管引出方向的垂直空间需避开周边设备、桥架等障碍物，同时预留支管后续对接阀门、支路管线的操作余量。相贯线区域的熔接作业需采用对称分段焊接的工艺顺序，控制焊接变形量，避免主管因单侧热输入过大出现弯曲形变，影响整条管线的直线度与对接精度。

　　从功能特性层面分析，该熔接三通的内部流道在相贯区域做了圆滑过渡处理，建模阶段就规避了直角转折造成的流道突变，能够有效降低流体经过三通时的局部阻力损失，减少输送过程中的能耗。不同于铸造三通存在的砂眼、壁厚不均等铸造缺陷风险，该焊制三通采用标准管材裁切熔接制作，材质均匀性更容易把控，可根据现场实际需求灵活调整支管引出位置、主管与支管的长度尺寸，无需开模即可适配非标准布设场景，在小批量定制化管线施工、设备改造配套管路中适配性极强。

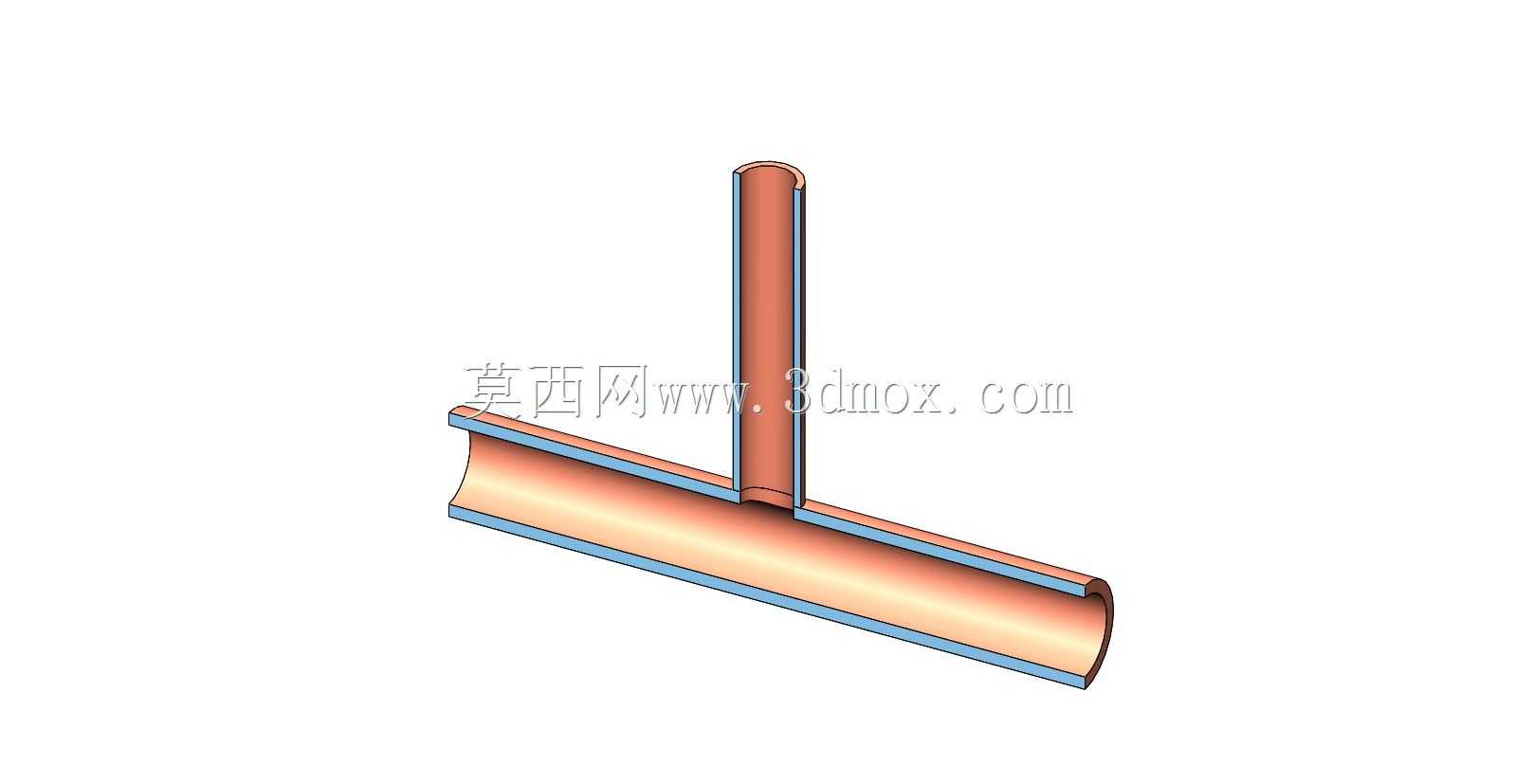

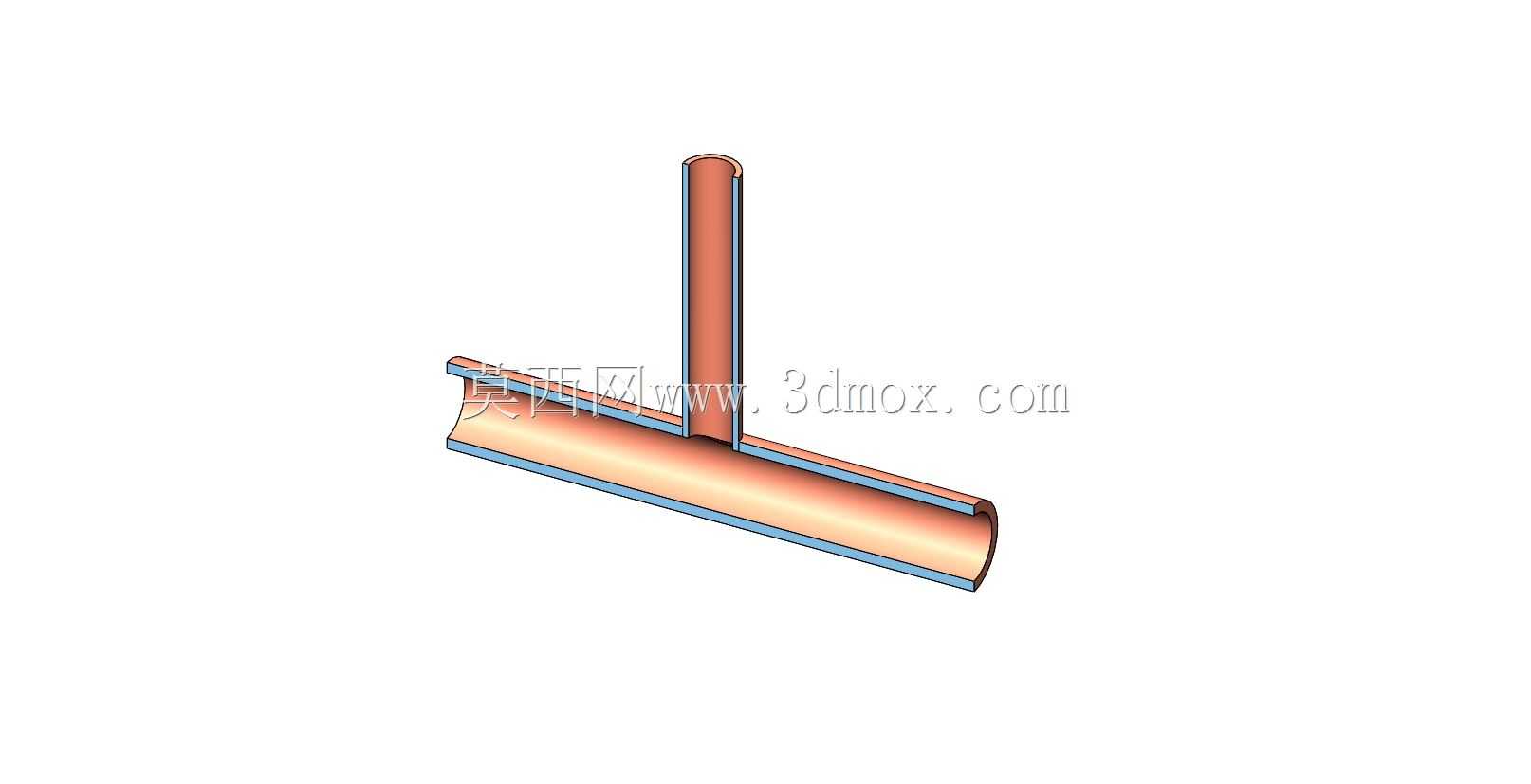

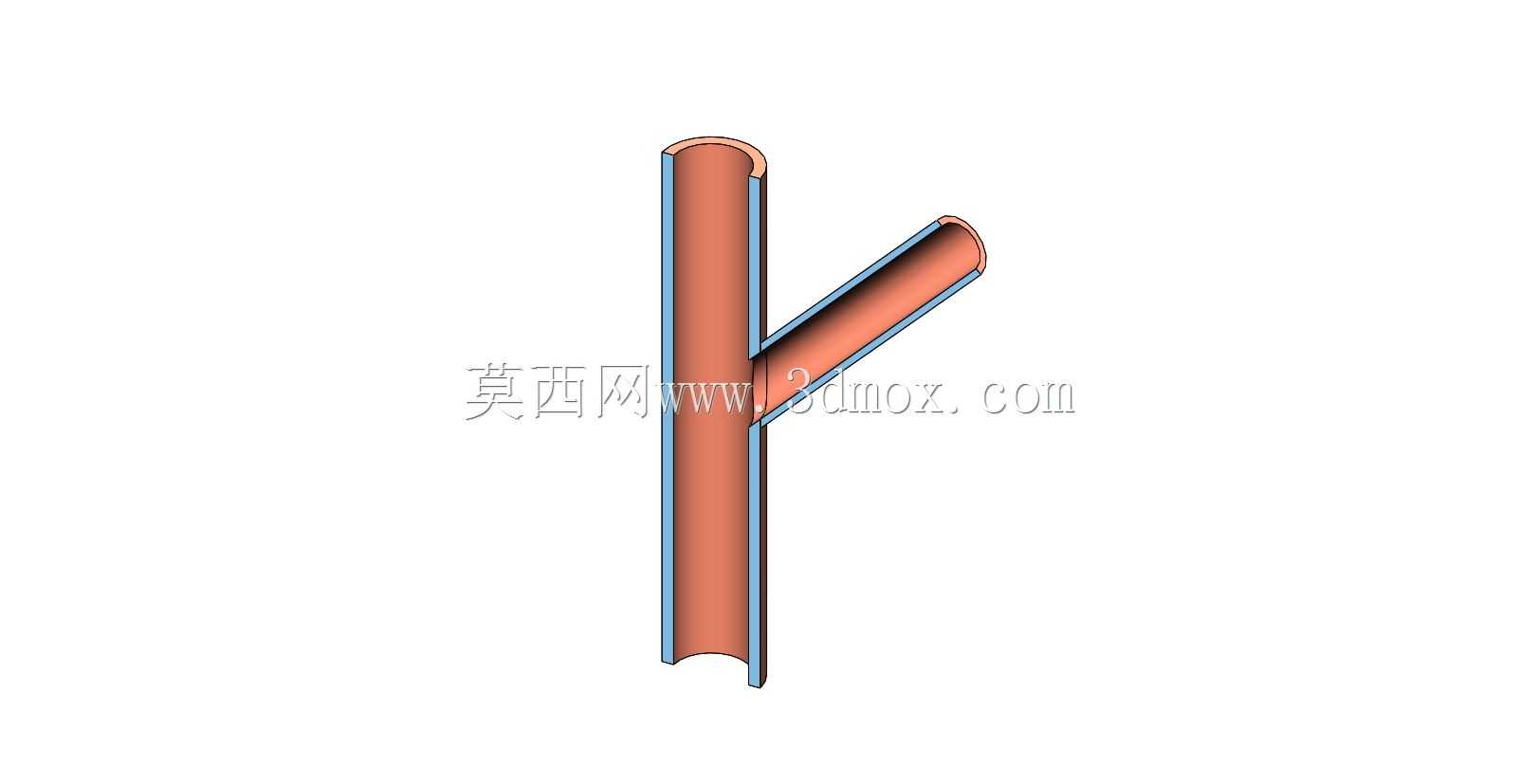

　　建模过程中，相贯线的精准生成是核心要点，需要严格匹配两根管材的实际外径、壁厚参数，确保裁切后的支管端口与主管外壁完全贴合，无错位、无过大间隙，为后续熔接作业提供良好的装配基础。同时模型中还原了管壁的分层结构，能够直观展示熔接区域的壁厚结合状态，方便施工人员提前预判焊接填充量，也可用于后续的管路应力仿真分析，核算不同压力工况下相贯线区域的应力集中系数，提前优化壁厚参数或增设补强结构，避免长期运行过程中焊接区域出现开裂泄漏。

　　在车间压缩空气管网布设场景中，这类熔接三通常被用于主管道向各工位设备引出供气支路，相比外购的标准铸造三通，焊制结构可根据工位的实际位置灵活调整支管引出点，无需额外增加弯头、短节等配件，减少管线接头数量，也就降低了潜在的泄漏点。在小型循环水系统中，该结构可用于主循环管向各换热单元引出供回水支路，熔接后的光滑内壁不易结垢，长期运行的维护成本更低。需要注意的是，这类熔接结构适用于固定布设的永久管线，若后续存在管路调整、拆卸需求，则不适合采用该结构，需替换为法兰或快装连接形式。

　　从结构强度角度考量，垂直正交的熔接区域是整个三通的应力集中位置，在建模阶段可通过有限元分析模块对该区域做应力校核，当输送介质压力较高时，可在相贯线外侧增设补强圈结构，提升焊接区域的结构强度，补强圈的尺寸、厚度需匹配管路压力等级与管材参数，避免补强不足或过度补强造成的应力分布异常。焊接完成后的管路需按规范做打压试漏，验证熔接区域的密封性能与结构强度，确认无渗漏、无明显变形后方可投入正式使用。
