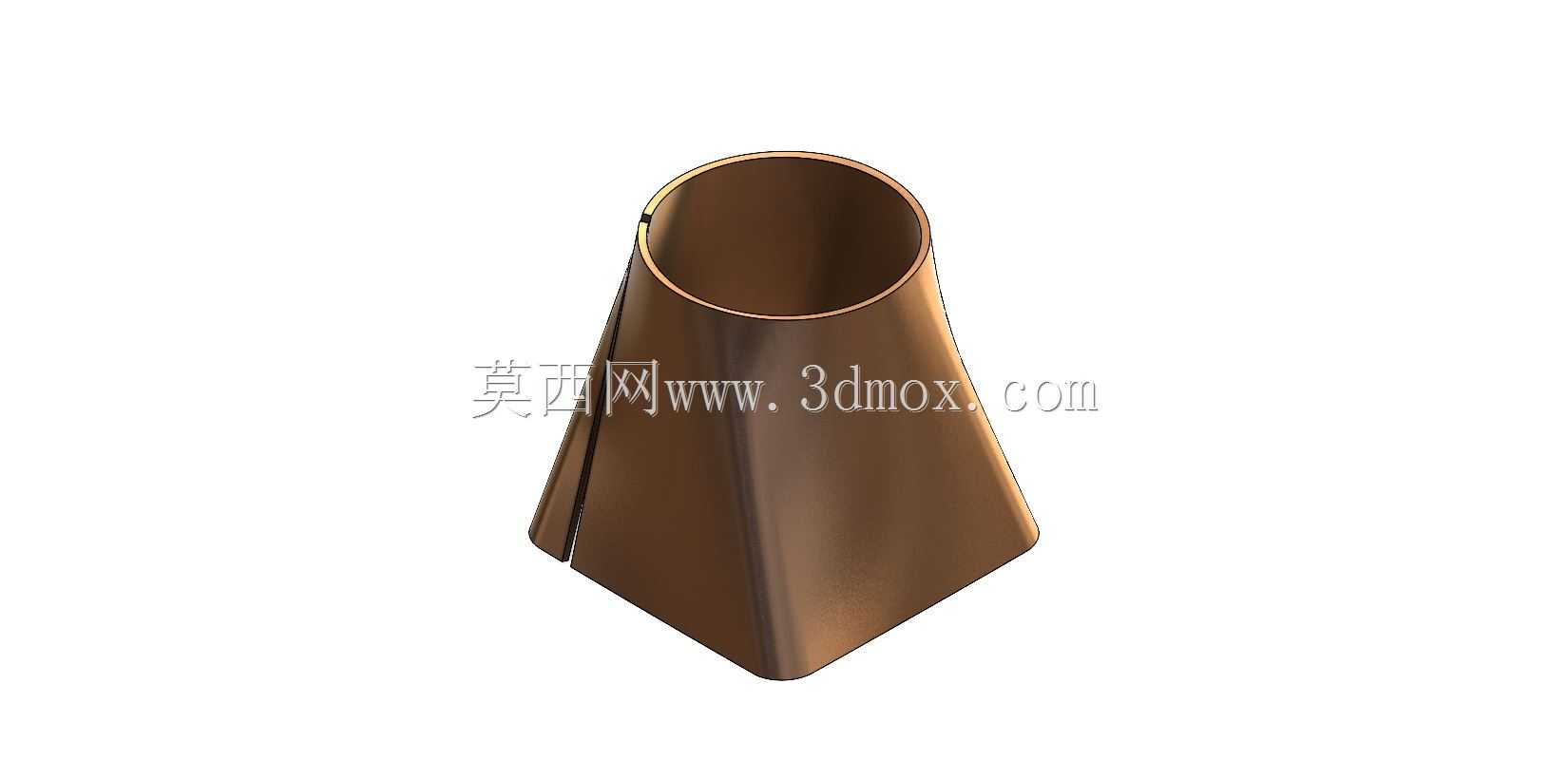

卷制开口式黄铜钣金轴套结构设计

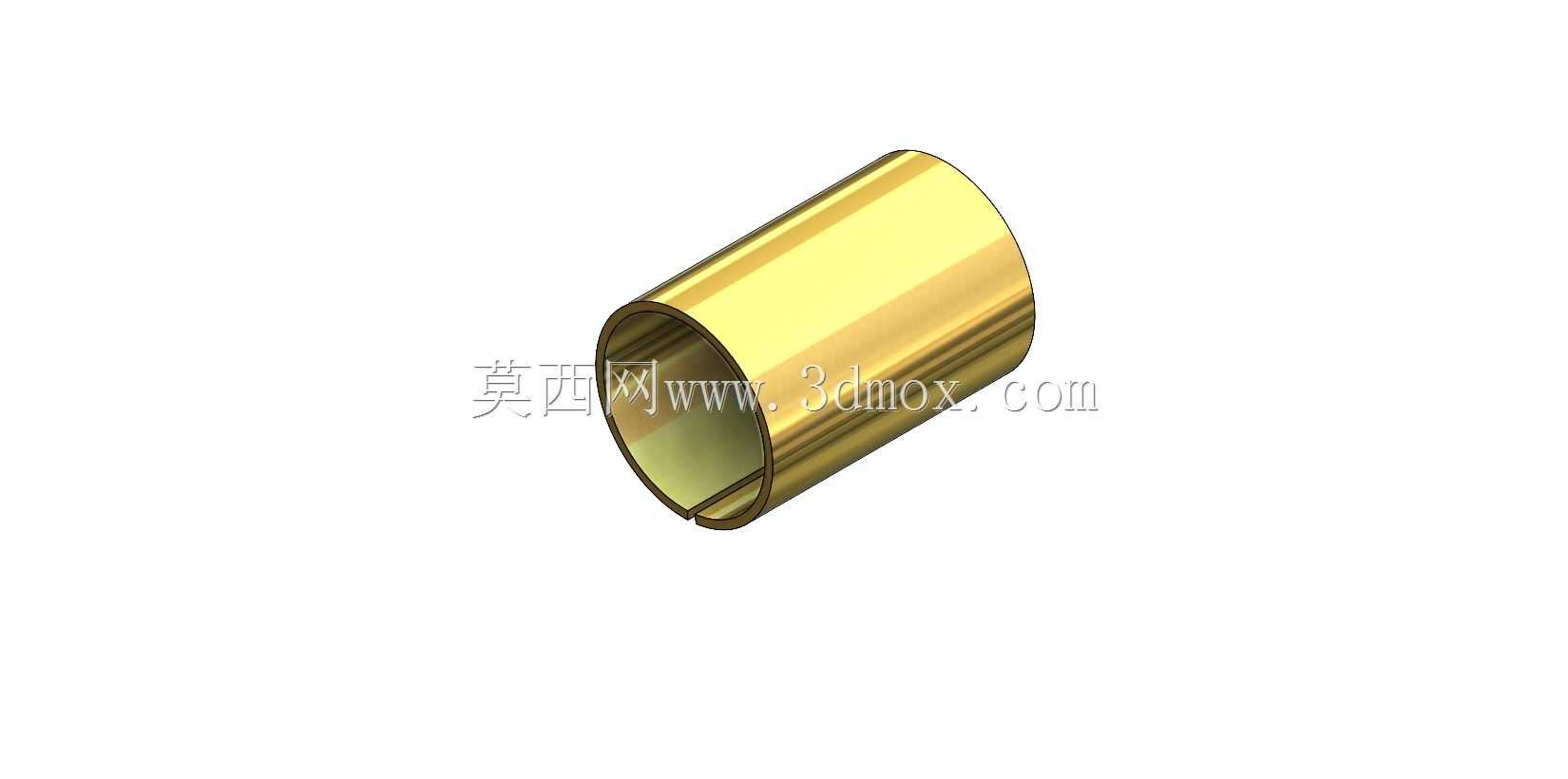

　　这类卷制开口黄铜套筒属于滑动轴承范畴的基础衬垫零件，在轻载传动、小型工装夹具、通讯设备连接结构、低压电气导通工位中都有广泛应用场景，区别于整体切削成型的铜套，钣金卷制的结构在成本控制、批量生产效率上有明显优势，同时开口结构自带一定的弹性补偿量，能适配轴类零件小幅的尺寸公差波动，降低装配阶段的修配工作量。从实际使用场景来看，这类零件常被用在小型铰接点位、低速转动的销轴支撑位，比如通讯设备的翻盖转轴衬套、小型工装的摆臂铰接衬套、低压配电装置的导通衬套，既可以承担径向的支撑载荷，也能依靠黄铜材质本身的自润滑特性减少转动副的摩擦损耗，相比钢制衬套不需要额外加装油槽或者定期加注润滑脂，在免维护的小型铰接结构里适配性很强。

　　设计这类钣金卷制轴套的时候，首先要确认适配的轴径尺寸，卷制后的内径要比配合轴的公称尺寸大0.02到0.05毫米的间隙，避免过盈配合导致轴转动卡滞，同时开口的缝隙宽度要控制在1.5到2毫米之间，缝隙过小的话卷制后接缝处容易出现叠边凸起，缝隙过大则会导致衬套的圆周支撑面不连续，转动过程中出现卡顿或者受力不均的问题。板材下料阶段要注意展开长度的计算，不能直接按圆筒中径乘圆周率取值，要考虑黄铜板材折弯后的回弹量，H62黄铜的折弯回弹系数大概在0.3到0.4之间，根据板材厚度调整展开补偿值，比如0.5毫米厚的黄铜板，卷制直径12毫米的套筒时，展开长度要比理论中径周长少0.8到1毫米，避免卷制后内径超差。外形尺寸方面，

　　这类衬套的长度一般要比配合的铰接孔长度短0.1到0.2毫米，避免装配后衬套端面突出安装孔位，影响相邻零件的装配贴合度，卷制后的套筒外圆要和安装基座的内孔保持过渡配合，压入基座后依靠开口的弹性张力实现自身固定，不需要额外加设定位销或者粘接固定，装配时只需要用专用压套工具将衬套平稳压入基座孔内，压入过程中要保证衬套轴线和基座孔轴线重合，避免倾斜导致衬套变形。从结构特性来看，开口卷制的设计还有一个实用优势，就是当衬套出现磨损后，只需要将衬套取出，适当缩小开口的缝隙尺寸，就可以补偿磨损带来的内径增大问题，延长零件的使用寿命，这在小型通讯设备、民用五金产品的维护场景里能大幅降低售后更换成本。建模过程中要注意钣金折弯的工艺合理性，

　　卷制的折弯边不能出现锐角折痕，整个圆周面要保持平滑过渡，接缝处的两个端面要打磨平整，不能有毛刺或者凸起，避免装配时刮伤轴的表面，同时黄铜板材的厚度要根据承载载荷选择，轻载场景下0.3到0.5毫米厚度即可满足需求，载荷稍大的铰接点位可以选用0.8到1毫米厚的板材，避免衬套受径向力后出现变形塌陷。实际生产中这类零件一般采用连续模冲压卷制成型，批量生产时一致性好，单件成本远低于切削加工的整体铜套，而且黄铜材质本身的导电性能优异，在需要电气导通的铰接点位，还可以同时承担导电连接的作用，不需要额外布设导电弹片，简化整体结构的零件数量。安装边界上要注意，衬套压入的基座孔不能有明显的锥度或者椭圆度，孔壁的表面粗糙度要达到Ra3.2以上，避免衬套压入后出现局部贴合不实的问题，导致受力时衬套移位，配合的轴类零件表面硬度不要超过HB200，避免硬度过高加速衬套的磨损，转动副的线速度要控制在2m/s以内，超过这个速度区间的话，卷制铜套的磨损速度会明显加快，就需要更换带油槽的整体铜套或者滚动轴承结构。
