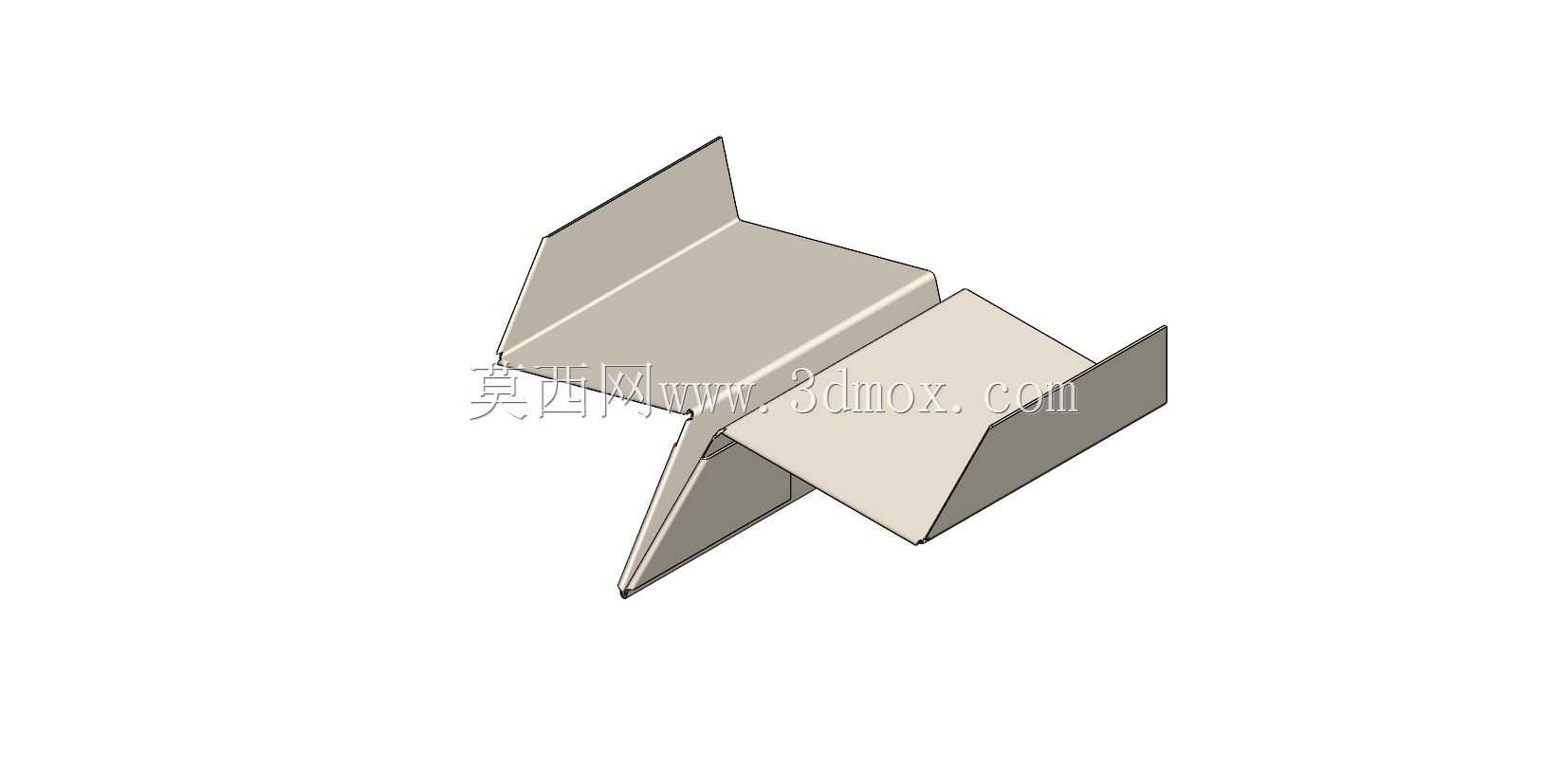

钣金折纸飞机造型金属薄板弯折构件

　　做了快十年钣金结构设计，第一次看到把折纸飞机的构型用冷作钣金工艺落地的构件，刚拿到这个数模的时候第一反应是去核对折弯扣除值——毕竟这种全靠弯折面拼接、没有额外焊接或紧固件的造型，最容易在展开下料阶段出偏差。先从实际应用场景说，这类构件并不是真的用来做投掷飞行器，更多是通讯设备展陈、文创工业装置里的装饰受力件，比如通讯运营商的线下体验区装饰、数码产品发布会的金属陈列道具，也可以作为薄板钣金工艺教学的演示样件，用来给刚入行的工艺员讲解非规则折弯的展开逻辑。

　　从功能特性上看，整个构件没有额外的拼接焊缝，完全依靠单张镀锌薄板的多次折弯形成自支撑结构，三个主要弯折翼面互相形成三角支撑，放在水平台面上不需要额外固定就能保持稳定，翼面的弯折角度经过反复校核，既还原了纸飞机的锐角折线造型，又避免了折弯角度过小导致的板材开裂——毕竟普通冷轧薄板的折弯内R如果小于板厚的0.8倍，折弯处很容易出现应力集中裂纹，这个数模里所有折弯内R都留了1.2倍板厚的余量，哪怕用1.5mm厚的Q235薄板加工，也不会出现折裂问题。

　　说回设计思路，最开始做这个构型的时候，我最先定的不是外形轮廓，而是安装边界：整个构件的底部支撑面宽度控制在120mm，长度控制在280mm，放在常规的通讯产品陈列台面上不会超出展台边缘，整体高度控制在95mm，不会遮挡后面摆放的终端产品。翼面的弯折角度没有完全照搬纸质折纸飞机的锐角，而是把两侧主翼的上反角调整到17度，这个角度既能让整个构件的视觉效果更贴近纸飞机的轻盈感，又能保证翼面自身的结构刚度——如果上反角太大，翼面的悬臂部分太长，稍微受点外力就会变形，17度的角度刚好让翼面的折弯加强筋效应发挥到最大，哪怕翼面最外端施加5N的垂直压力，变形量也不会超过0.3mm，完全满足展陈构件的刚度要求。

　　很多刚接触钣金设计的人做这种创意造型，容易犯的错是只看曲面造型不考虑折弯工艺可行性，这个数模里所有的折弯线都是直线，没有任何曲线折弯，普通的数控折弯机配普通直弯刀就能完成全部加工，不需要定制特殊折弯刀具，加工成本能压到最低。展开图的排版我特意核对过，整张板材下料的时候没有多余的工艺余料，材料利用率能到92%以上，比常规的装饰类钣金件材料利用率高了近20个点。尾翼部分的弯折是整个设计里最巧的地方，尾翼的两个折边刚好卡在主翼的折弯内侧，不需要额外打铆钉或者涂结构胶，装配的时候直接把尾翼折边卡进主翼的预留缝隙里，靠板材折弯后的回弹张力就能卡紧，哪怕搬运过程中有轻微晃动，也不会出现散架的问题。

　　再说说安装适配的细节，整个构件的底部支撑面是完全平整的，三个支撑点的平面度公差控制在0.2mm以内，放在玻璃或者亚克力台面上不会出现晃动感，如果需要固定安装，只需要在主翼的内侧隐藏位置打两个3mm的安装孔，用沉头螺丝就能固定在展台基材上，螺丝头会被翼面完全挡住，不会破坏整体的外观完整性。板材表面处理的适配性也考虑得很全，不管是做喷塑、阳极氧化还是拉丝镀铬，整个构件没有封闭的腔体，不会出现槽液残留的问题，所有折弯处的缝隙都留了0.5mm的排液间隙，表面处理的时候不需要额外做堵孔或者遮护工艺。

　　之前给通讯行业客户做展陈道具的时候，很多客户都想要既有工业质感又有创意记忆点的构件，这种把日常折纸造型用钣金工艺还原的设计，刚好能平衡工艺可行性和视觉效果，不会像那些纯曲面的金属造型那样需要开模或者用激光熔融3D打印，成本高周期长，这个构件从下料到折弯成型，整个加工周期不超过2个小时，批量生产的时候一致性也很好，不会出现手工成型的尺寸偏差。做结构设计久了就会明白，好的创意钣金件从来不是造型越复杂越好，而是能用最常规的工艺、最低的成本，实现想要的视觉效果和结构功能，这个构件刚好踩中了这个平衡点，没有多余的装饰，没有冗余的结构，每一道折弯都同时承担着造型和结构加强的作用，哪怕是用来做钣金折弯的教学案例，也能让学员很直观地理解折弯角度、折弯扣除、结构自支撑这些核心知识点。
