十字轴式万向节传动连接结构

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类十字轴式万向节是应用极为广泛的基础连接部件，从工业传动流水线的动力衔接，到小型设备的转向传动布局，再到特种作业装备的非同轴动力传输，都能见到这类结构的身影。它的核心作用是在两根轴线不重合、或是工作过程中轴线夹角会发生动态变化的转轴之间，持续稳定传递旋转运动与扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时因机架形变、振动位移带来的轴系位置偏移，避免刚性连接状态下轴系承受额外弯矩，大幅降低轴承、轴端的异常磨损风险。

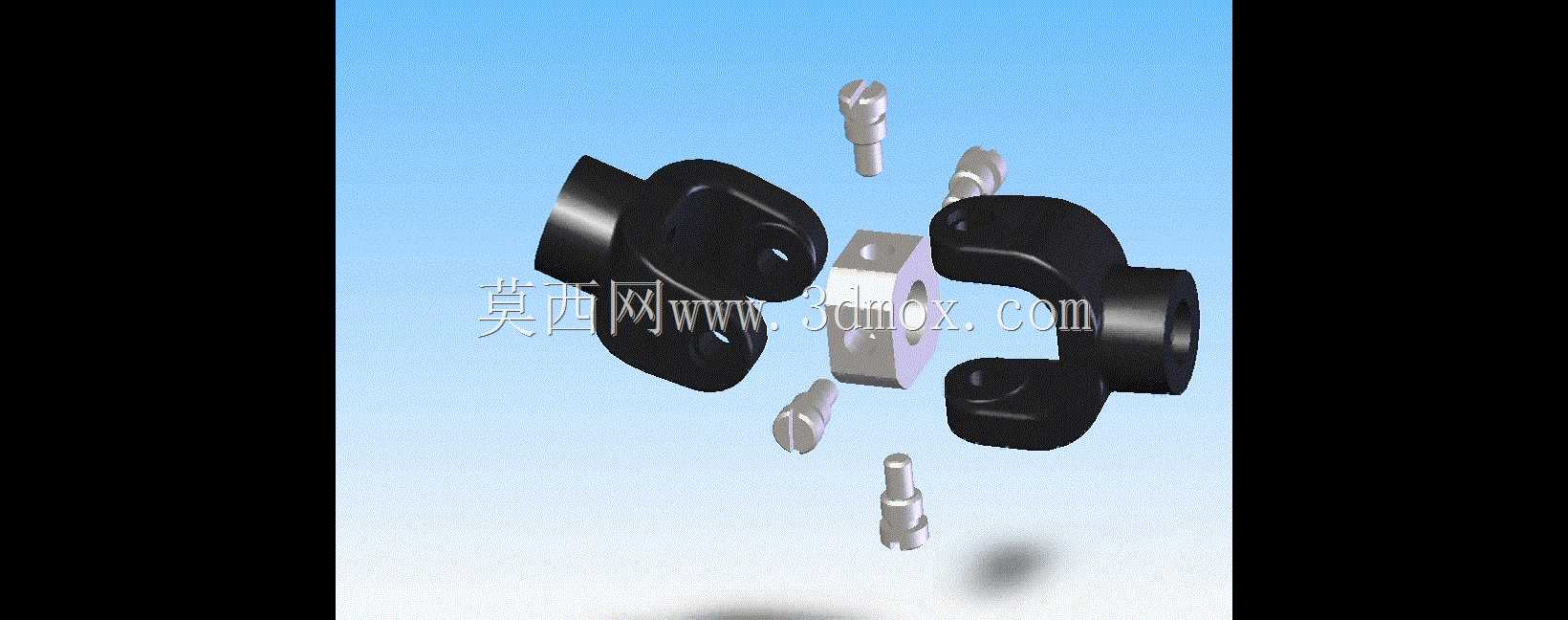

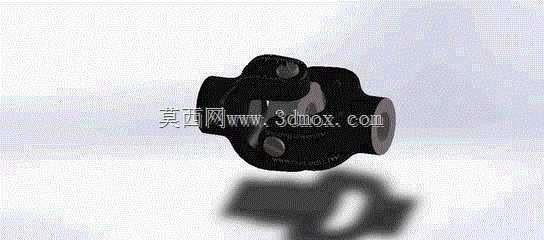

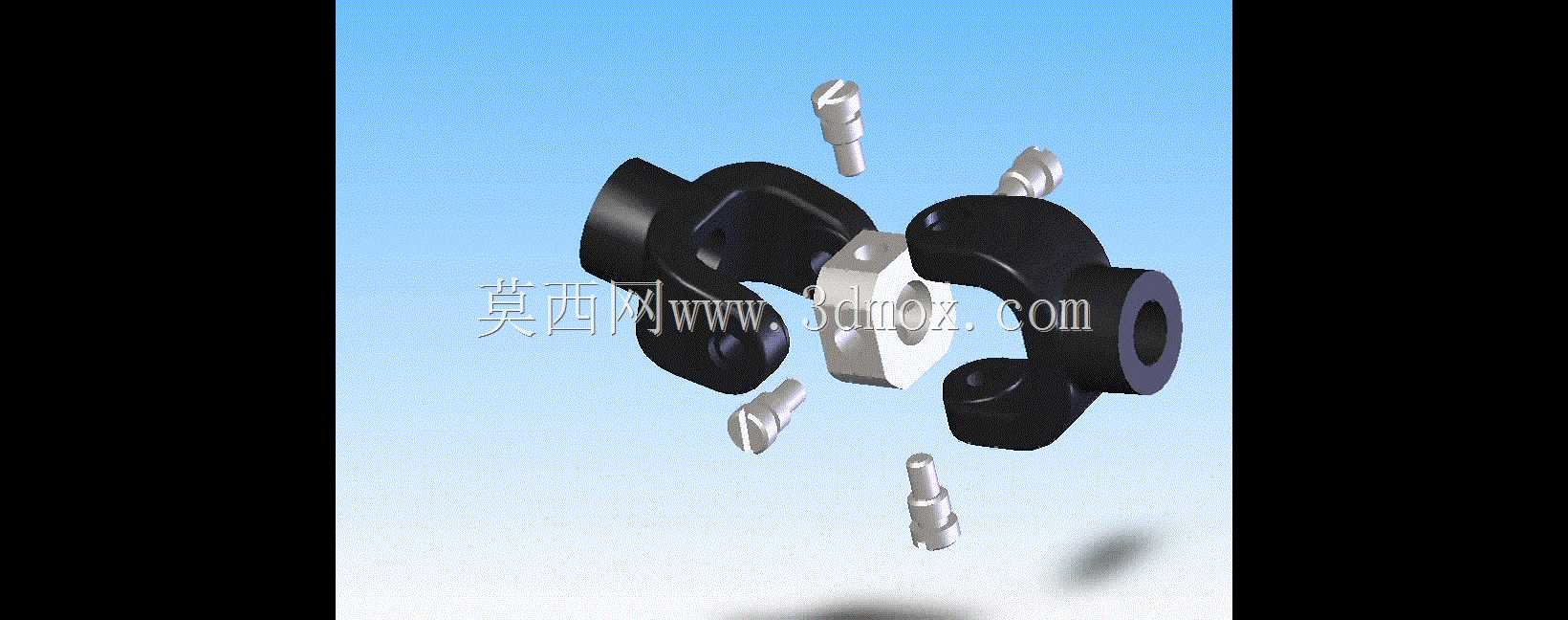

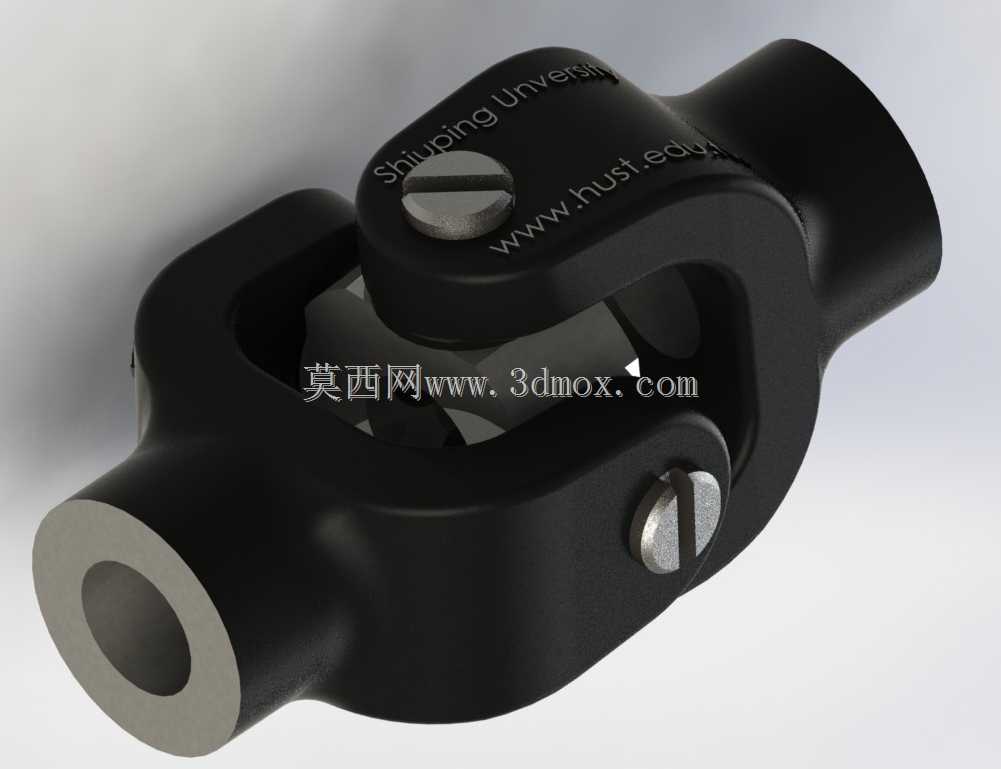

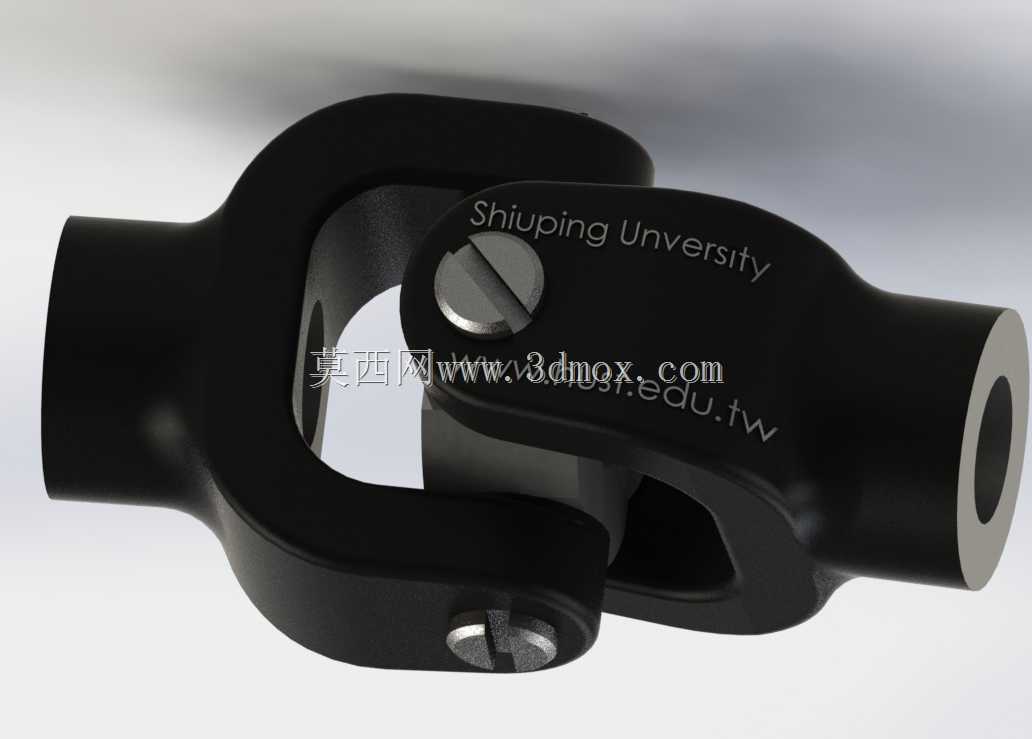

　　从结构设计逻辑来看，这个万向节采用了经典的十字轴铰接布局，两个叉形接头分别对接主动轴与从动轴，十字轴的四个轴颈通过配合结构嵌入叉形接头的安装孔内，实现两个方向的自由摆动，单节万向节可允许的两轴夹角通常在15°到25°区间内，能够覆盖绝大多数常规传动场景的偏角需求。设计过程中需要重点关注十字轴轴颈的受力分布，由于扭矩传递过程中轴颈会承受周期性的交变载荷，配合面的接触应力需要控制在材料许用范围内，同时要预留润滑脂的存储空间，保证长期运行时铰接部位的润滑状态，减少干摩擦带来的磨损与卡滞。

　　外形尺寸与安装边界的匹配是这类传动件选型与建模时的核心考量点，叉形接头的轴孔直径需要与对接轴的轴径做公差配合，通常采用过渡配合或是小间隙配合，保证扭矩传递的同时方便拆装维护；叉头的开口宽度需要匹配十字轴的轴向长度，避免摆动过程中叉头与十字轴端面发生运动干涉；万向节的最大回转直径需要与周边安装构件预留足够的安全间隙，尤其是在轴系做角度摆动时，要确保整个运动包络范围内不会与机架、护罩或是其他相邻零部件发生碰撞。安装时需要注意，单节万向节存在瞬时传动比波动的特性，当两轴存在夹角时，从动轴的转速会产生周期性波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的场景中，通常会成对使用双万向节结构，通过合理布置中间轴的角度，抵消传动比波动带来的振动与冲击。

　　在实际工程应用中，这类万向节的工况适应性很强，既可以用于传递中小扭矩的精密传动场景，比如轻工设备、检测装置的动力衔接，也可以通过加大结构尺寸、选用高强度合金材料，应用在重载传动场景中，比如工程机械、农业装备的动力传输路径上。建模过程中需要准确还原铰接部位的配合间隙，模拟实际工作状态下的摆动角度范围，验证不同夹角下的运动干涉情况，同时要考虑装配工艺性，确保十字轴、定位卡簧等零件能够顺利装入叉形接头的对应位置，不会出现装配路径受阻的问题。对于长期运行的工况，还需要在铰接部位设计密封结构，避免外界粉尘、水汽进入配合面，防止润滑脂流失，延长部件的整体使用寿命。
