小型传动曲轴结构设计方案

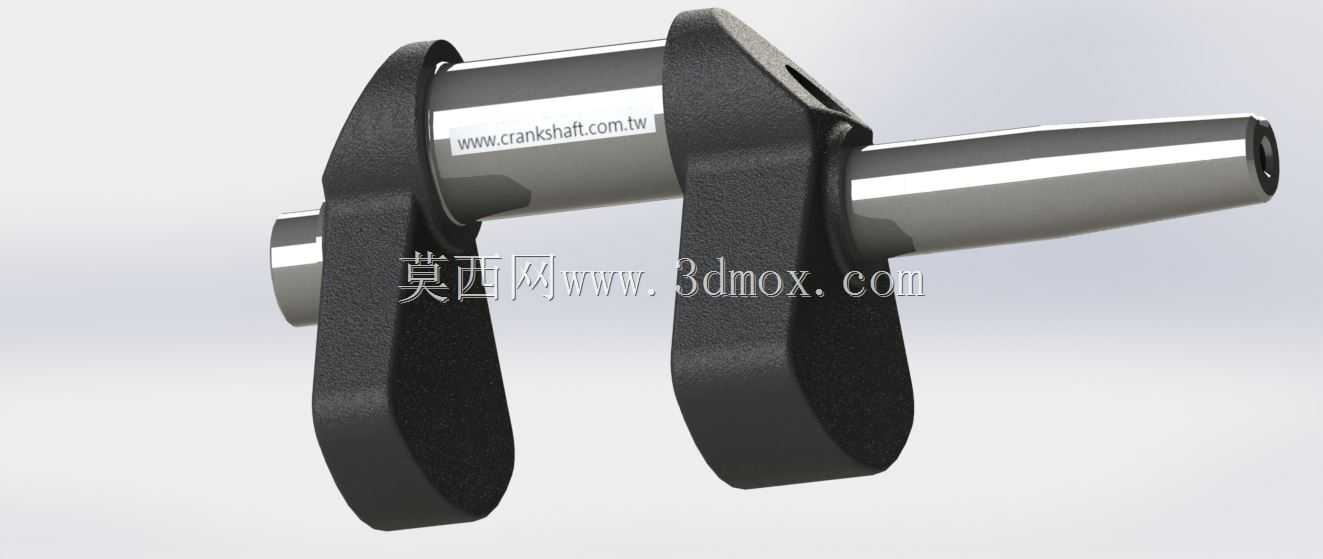

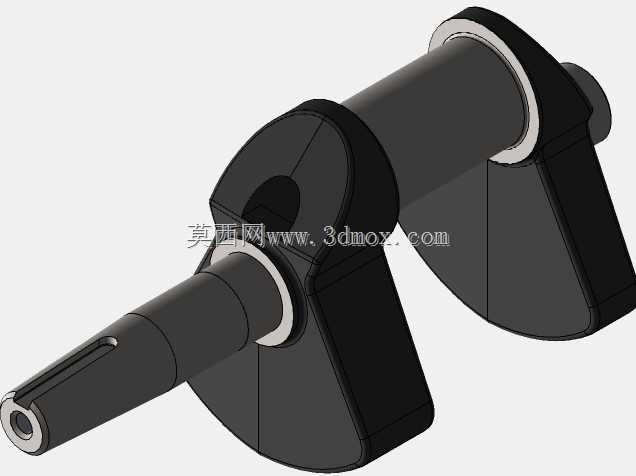

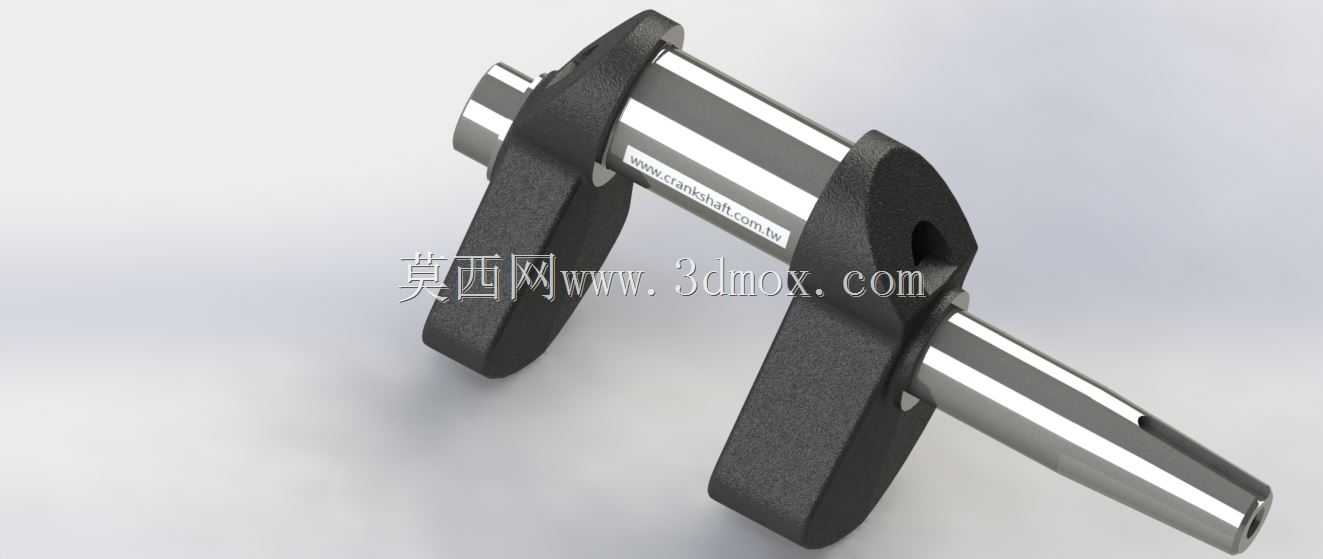

　　在小型动力传输场景中，曲轴作为将旋转运动与往复运动相互转换的核心传动部件，其结构合理性直接决定整套传动机构的运行稳定性与使用寿命。这款曲轴的结构设计充分考虑了小型动力设备的安装空间限制，整体采用两段主轴颈搭配双曲柄臂的结构布局，主轴颈部分做了高精度的同轴度公差约束，能够适配常规深沟球轴承的安装尺寸，安装时可直接压入设备箱体的轴承位，无需额外加装轴套调整配合间隙，有效缩减了装配环节的工序复杂度。曲柄臂部分采用了加厚的等截面结构设计，不同于部分薄壁冲压曲柄的结构，这款实体结构的曲柄臂能够承受更高的交变载荷冲击，在设备频繁启停、负载波动较大的工况下，不会出现曲柄臂变形、轴颈偏移的问题，适配小型内燃机、往复式气动工具、

　　小型冲压机构等多种需要运动形式转换的设备场景。从功能实现角度来看，这款曲轴的曲柄销与主轴颈的偏心距经过精准核算，既保证了往复端的行程长度满足动力输出要求，又控制了曲柄旋转时的离心力范围，在额定转速运行时，整机的振动幅度能够控制在较低区间，无需额外加装大质量的平衡块即可满足运行平稳性要求，有效降低了整套机构的整体重量。轴端部分设计了标准的扁位结构，可直接与联轴器、带轮或者齿轮配合传递扭矩，无需额外加工键槽，在小扭矩传输场景下能够保证连接可靠性，避免长期运行出现轴与传动件打滑的问题。设计过程中重点考虑了润滑路径的预留，主轴颈与曲柄销的连接位置做了圆滑过渡处理，既减少了应力集中带来的断裂风险，

　　也能够让润滑脂在旋转过程中顺着过渡面均匀覆盖到摩擦面，减少轴颈与轴承、曲柄销与连杆大头之间的磨损。安装边界方面，这款曲轴的轴向总长度控制在紧凑区间，径向最大轮廓尺寸为曲柄臂旋转时的外圆直径，在设备箱体设计时，只需预留对应直径的旋转避让空间即可，不会与箱体内的其他传动件产生运动干涉，两端主轴颈的伸出长度经过匹配设计，一端可连接动力输入或输出件，另一端可适配测速码盘、油封等附属配件，能够覆盖多数小型传动设备的安装需求。在实际工况适配中，这款曲轴可承受的额定扭矩覆盖小型动力设备的常用区间，对于家用小型机具、教学演示传动台架、小型自动化设备的往复驱动机构都有较好的适配性，结构上没有冗余的设计特征，加工时可通过常规车削、

　　铣削工序完成所有特征的加工，不需要特殊的定制刀具，量产时的加工成本可控，同时装配环节的公差配合要求符合通用机械零件的加工精度等级，普通机加工车间即可完成合格零件的生产，不需要超高精度的加工设备支撑。针对长期运行的磨损问题，轴颈表面的粗糙度要求设置为适合耐磨工况的等级，配合常规的润滑维护，能够保证数千小时运行无明显磨损，不会因为轴颈磨损失圆导致传动间隙变大、运行噪音升高的问题。曲柄臂与轴颈的连接位置采用了大圆角过渡，从结构根源上降低了应力集中系数，在承受冲击载荷时，应力不会在连接位置过度集中，大幅降低了曲轴断裂的失效概率，相比直角过渡的曲轴结构，抗疲劳强度有明显提升。
