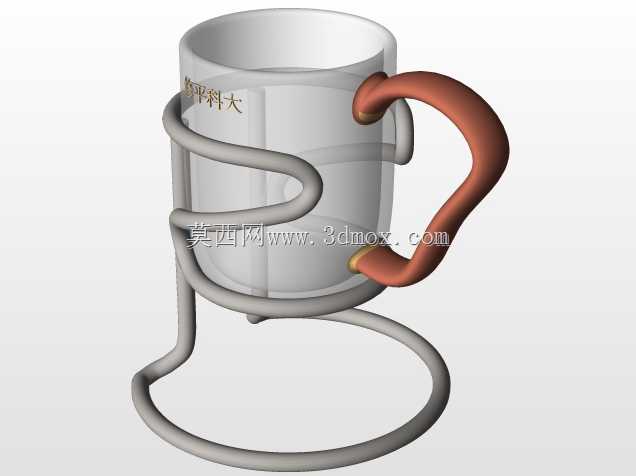

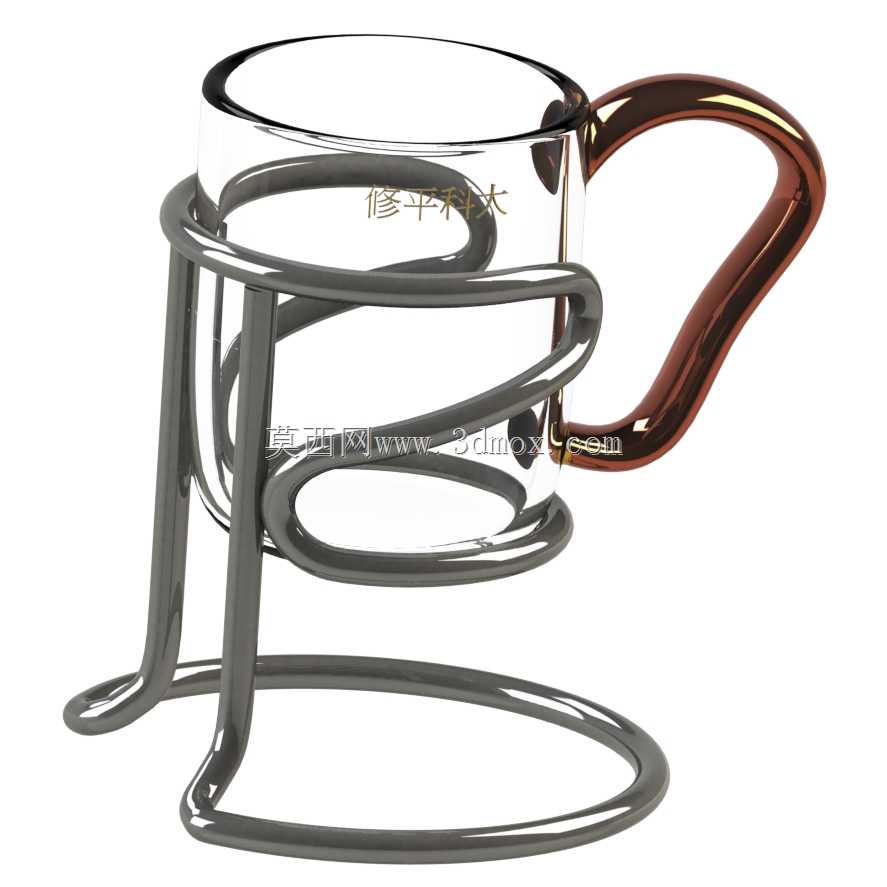

创意螺旋支撑带弯柄马克杯结构设计

　　这款杯具结构的设计，最初是面向高校文创周边、日常办公饮水场景做的定制化开发，区别于常规直筒马克杯的一体化结构，额外增加的螺旋环绕支撑框架，首先解决了常规薄壁陶瓷或树脂杯身易磕碰碎裂的问题——日常放置在办公桌边缘、实验室操作台时，哪怕受到侧向轻微碰撞，外部的环形螺旋支撑会先接触接触面，分散冲击力，避免杯身直接受撞出现裂纹。从功能特性上看，弯形大手柄的握持弧度贴合成年人手掌自然弯曲角度，握持时不需要刻意蜷曲手指，哪怕盛装高温饮品时，手柄与杯身之间预留的足够间隙也能避免手指直接贴近杯壁被烫伤，同时螺旋支撑的底部是整圈环形落地结构，相比常规杯底的小平面接触，放置在略有倾斜的实验台、防滑垫上时，接触面积更大，重心更稳，不容易被碰倒倾洒液体。

　　设计思路上没有采用常规杯身与手柄一体成型的方案，而是将杯体、外部螺旋支撑架、弯柄三个部分做了分体式建模预留，后续开模或者3D打印制作时，可以根据使用场景选择不同材质搭配：比如杯身选用食品级透明PC或者高硼硅玻璃，方便观察内部饮品液位，螺旋支撑架和弯柄可以选用软质硅胶或者磨砂金属，既提升握持摩擦力，也能通过不同材质配色做文创定制，比如印刻院校标识、企业logo做周边礼品。从安装边界和尺寸适配来看，杯身的有效盛装容积控制在常规办公马克杯的350ml区间，整体高度不超过120mm，杯口直径80mm，适配常规桌面杯架、车载杯座的尺寸上限，外部螺旋支撑的最大外轮廓直径控制在100mm以内，不会因为额外增加支撑结构就占用过多桌面空间，

　　底部环形支撑的内径比杯底直径大2mm，组装时杯身可以直接卡入支撑框架内，不需要额外粘接或者紧固件，日常拆卸清洗也很方便，不会留下卫生死角。实际应用中，这类结构除了日常饮水使用，还可以作为文创周边、院校纪念礼品、实验室专用饮水器具——因为外部支撑框架可以挂载小型便签夹、温度贴，在实验室场景下可以随时标记杯内液体的盛装时间、类型，避免和实验容器混淆；在办公场景下，螺旋框架的间隙还可以临时放置搅拌勺、茶包挂绳，不需要额外找地方放置小配件。结构建模时特意做了壁厚的均匀化处理，杯身壁厚控制在2mm，螺旋支撑的杆件直径5mm，弯柄的截面是椭圆形，长轴12mm短轴8mm，既保证结构强度，也不会因为壁厚不均导致注塑或者3D打印时出现缩痕、翘曲问题，

　　所有过渡位置都做了R2以上的圆角处理，没有尖锐棱角，日常使用清洁时不会划伤手，也不容易残留污渍。考虑到不同使用场景的需求，建模时预留了支撑框架的参数化修改接口，如果需要调整杯身容量，只需要修改杯身的拉伸高度参数，螺旋支撑的路径会自动跟随杯身轮廓适配，不需要重新绘制扫描路径，能快速衍生出不同容量的系列化产品，比如200ml的迷你款、500ml的大容量款，都可以基于这套基础结构快速调整完成，不需要从零开始建模，大幅提升衍生设计的效率。
