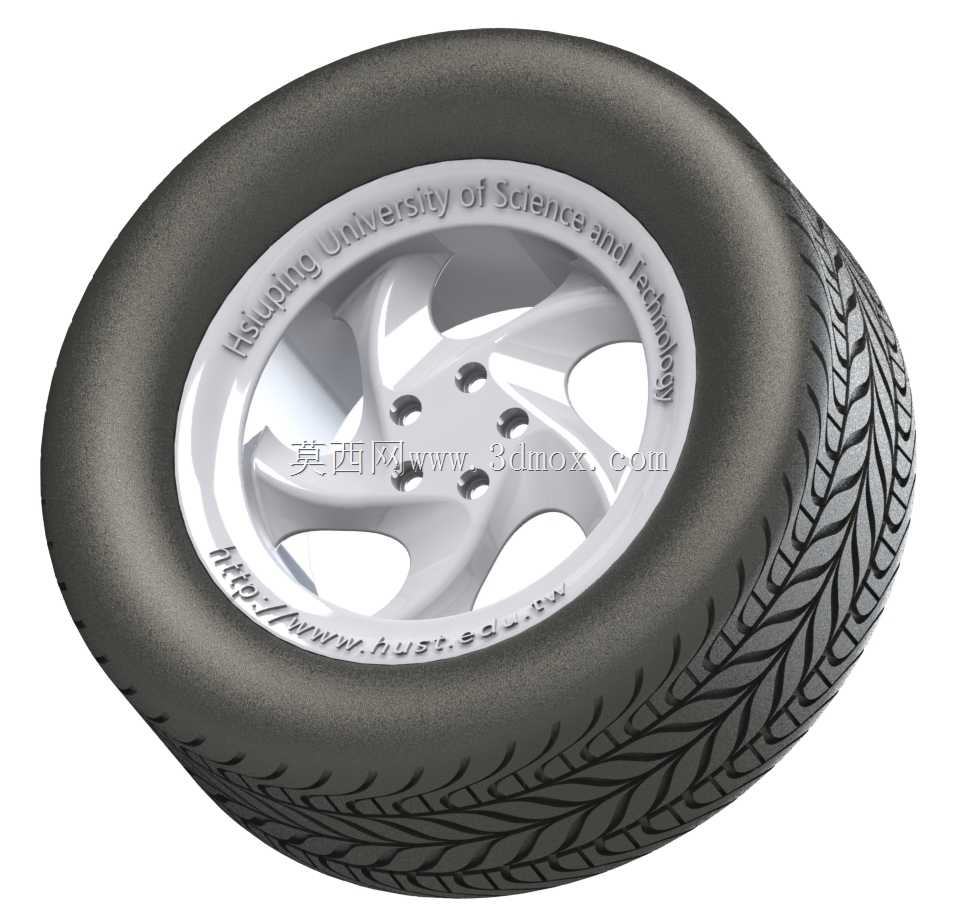

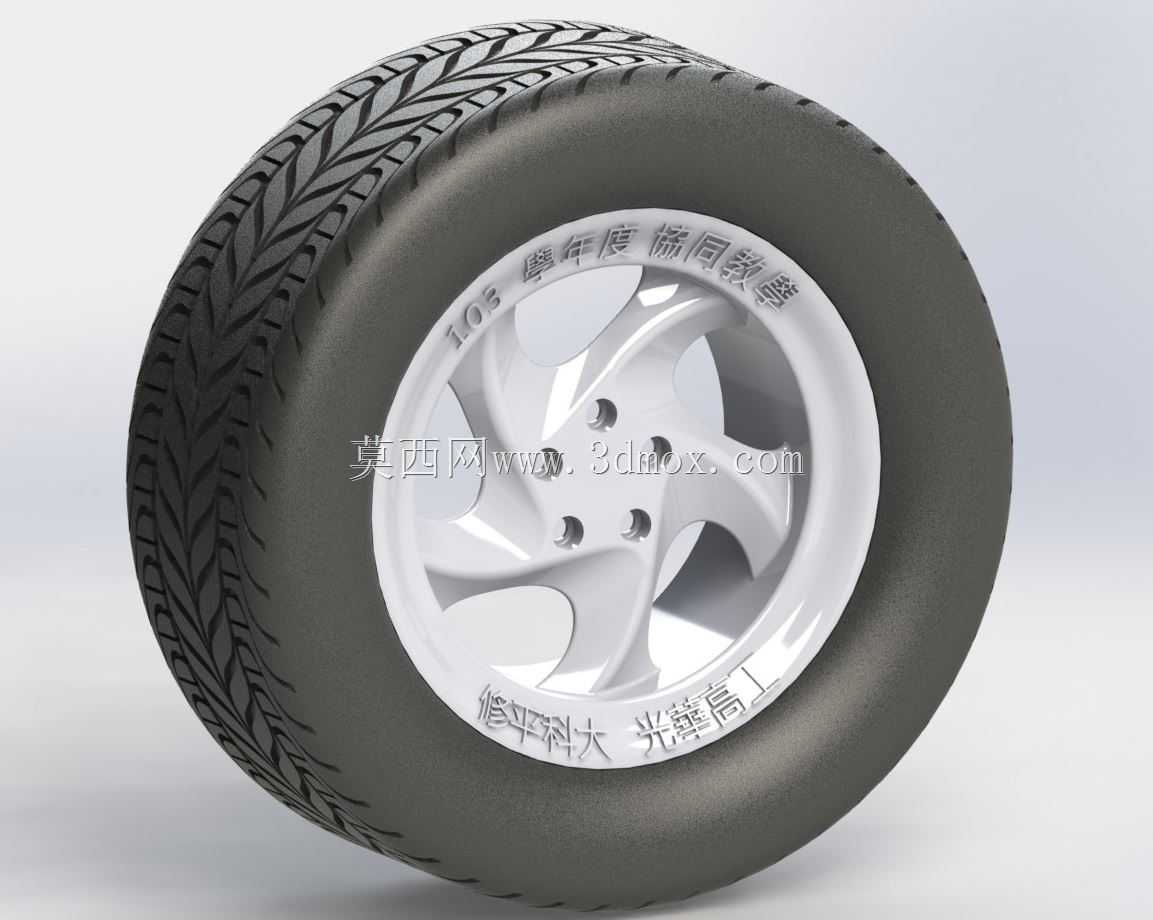

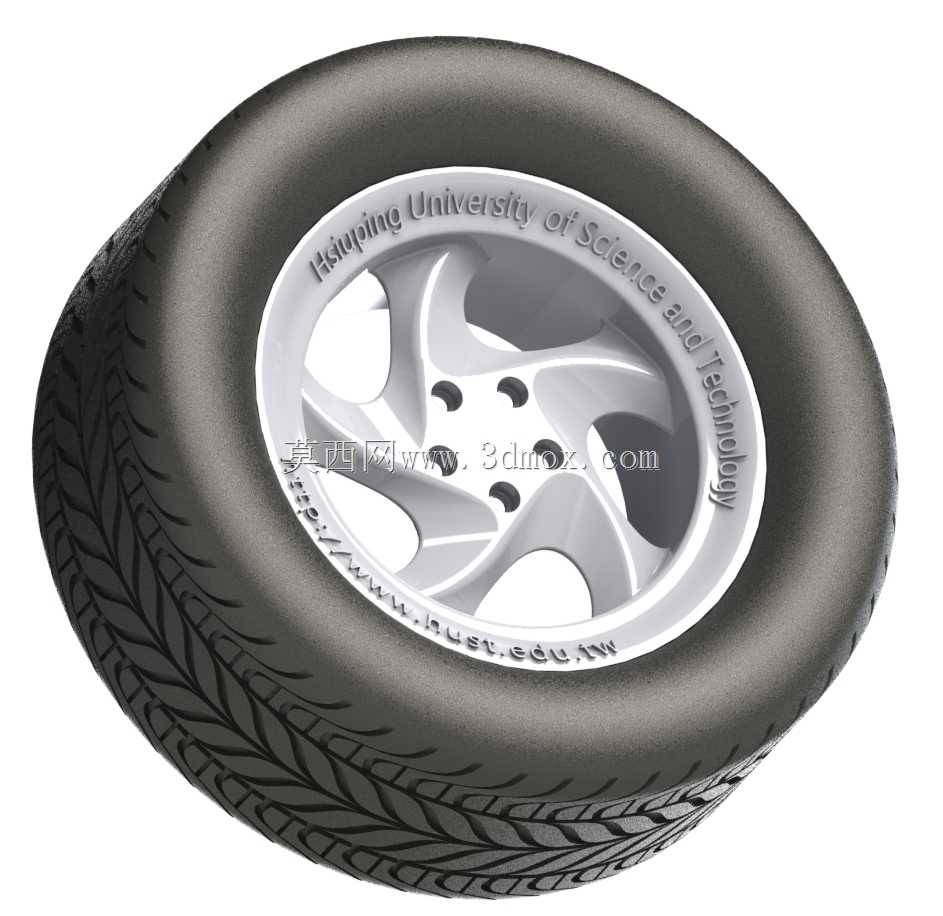

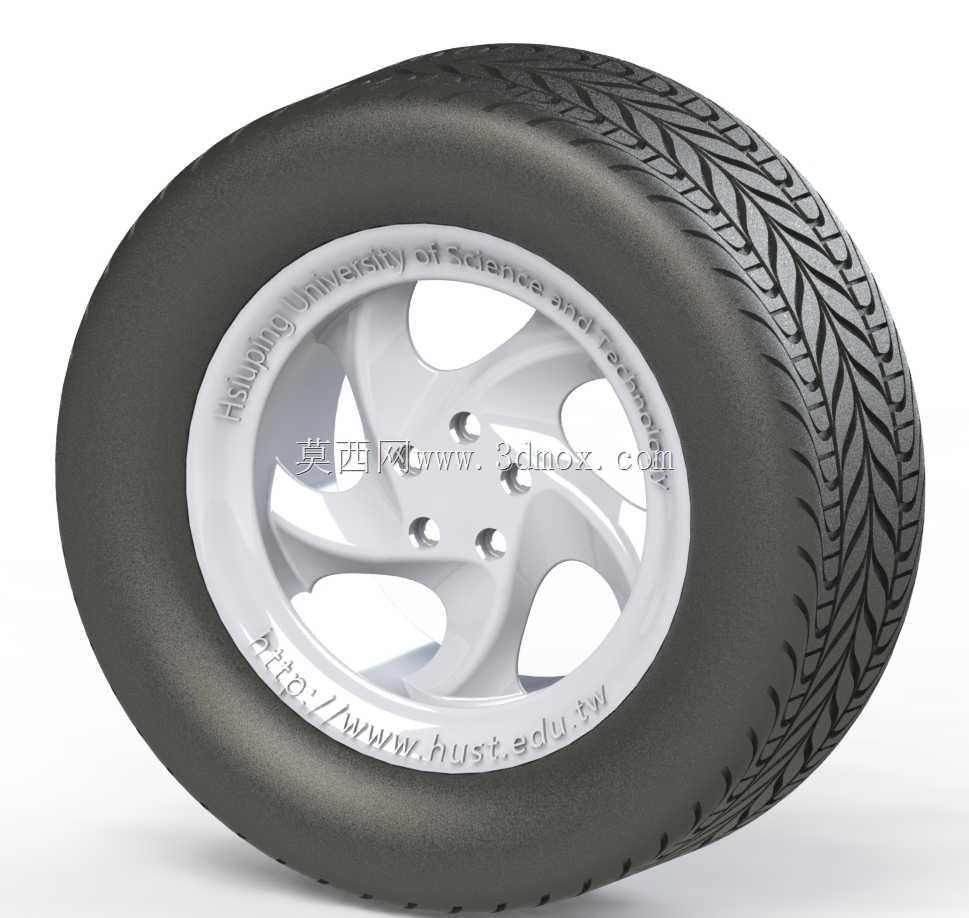

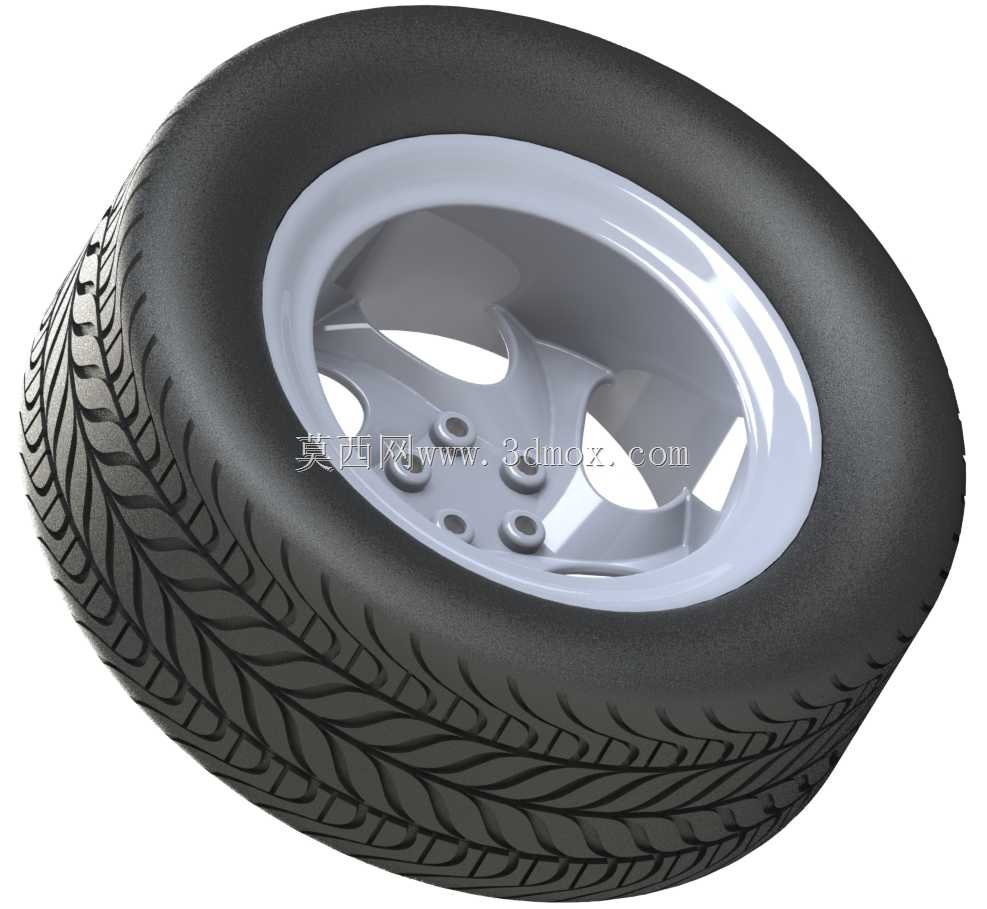

乘用车子午线轮胎带五辐轮毂总成结构设计

　　这套车轮总成结构覆盖民用乘用车行走系统的核心功能需求，胎面采用对称式折线花纹沟设计，主排水沟槽沿周向贯通胎面，横向花纹沟以固定节距交错排布，干地行驶时胎面花纹块可提供充足接地面积，保证制动与加速过程的抓地附着力，雨天行驶时周向沟槽可快速破除接地面水膜，横向沟道及时导出胎面积水，避免高速行驶下的水滑风险，胎侧采用圆弧过渡结构，可缓冲路面颠簸带来的径向冲击，降低轮辋受冲击变形的概率。轮毂采用五辐式轻量化结构设计，辐条以轮心为中心呈放射状均匀分布，相邻辐条间预留大尺寸镂空区域，既可以降低轮毂整体转动惯量，提升车辆加速与制动的响应速度，也能为制动盘、制动卡钳预留充足的散热空间，长距离连续制动时，镂空区域可引导气流快速带走制动系统产生的热量，

　　避免制动热衰减带来的安全隐患。轮心位置设置均匀分布的螺栓安装孔，孔位精度按照乘用车轮毂装配公差要求设计，可保证轮毂与车轴法兰盘的同轴度，避免高速行驶时车轮出现径向跳动或端面摆动，安装面采用平整加工面设计，与车轴法兰贴合后可保证连接刚性，分散螺栓承受的载荷，避免长期交变载荷下螺栓出现疲劳断裂。轮辋与轮胎的配合位置设计有标准的胎圈座结构，带有固定角度的倾斜面与凸起的胎圈锁止结构，轮胎充气后胎圈可紧密贴合在轮辋座面上，即使在低胎压高速过弯的极端工况下，也能避免胎圈与轮辋脱离导致的漏气风险。从安装边界来看，轮毂辐条的背面轮廓做了避让设计，可适配常规尺寸的浮动式制动卡钳与通风制动盘，无需额外加装法兰盘调整轮距即可完成装配，轮胎外径、

　　断面宽度与轮辋的J值匹配度符合民用紧凑型乘用车的装配要求，可直接替换同规格原厂车轮总成，不需要对翼子板、悬挂摆臂等周边部件做切割或改装。设计过程中重点平衡了结构强度与轻量化需求，辐条的截面厚度从轮心位置向轮辋方向逐渐过渡，既保证轮心安装位置的结构强度，承受车辆起步、制动时的扭矩输出，也避免轮辋位置应力集中，在过坑洼路面受冲击时出现辐条断裂的问题，胎面花纹块的刚度经过匹配设计，既不会因为花纹块过软导致转向响应滞后，也不会因为刚度过大降低胎面滤震效果，影响日常行驶的乘坐舒适性。这套结构可作为乘用车行走系统设计的参考案例，也可用于车辆改装方案的匹配验证，建模过程中还原了轮胎胎面的花纹细节、轮毂表面的曲面过渡结构，以及轮辋与轮胎的配合关系，可直接用于装配干涉检查、运动仿真分析等设计环节，帮助设计人员快速验证车轮与周边悬挂、制动、车身部件的间隙是否符合设计要求，减少实物试制阶段的修改成本。
