剖视结构电热塞内部组件三维数模

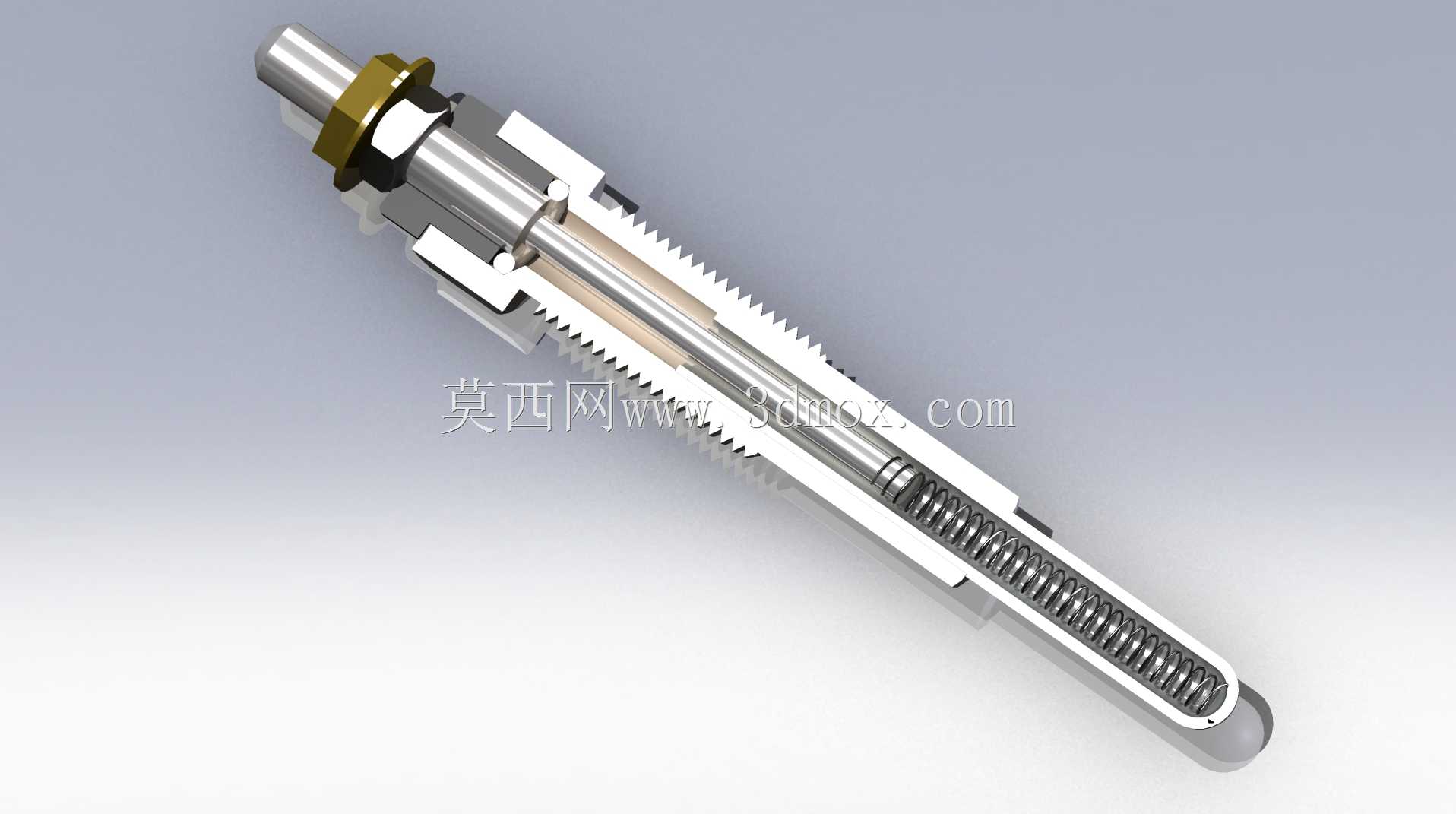

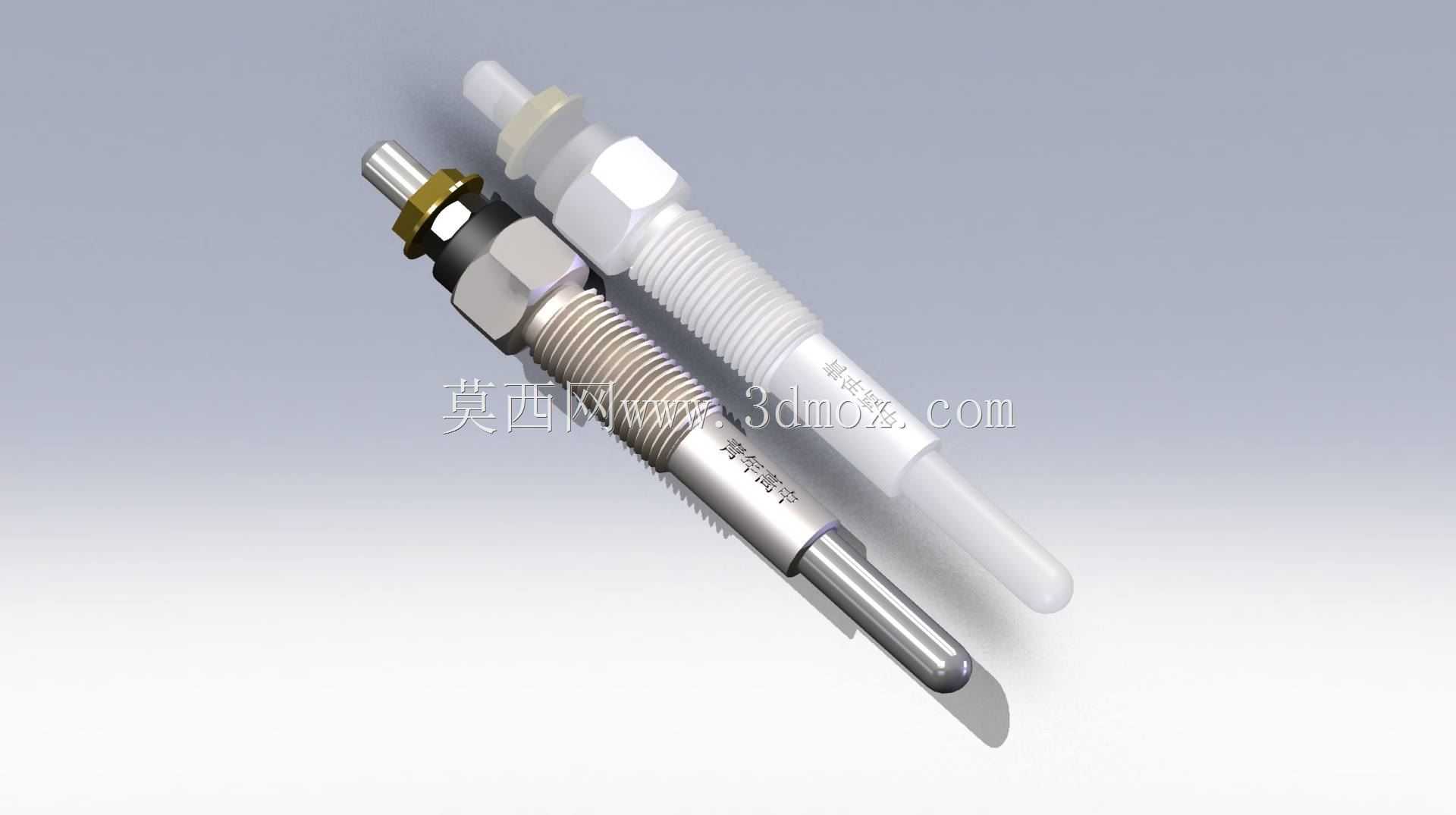

　　这款电热塞的三维数模采用全剖视结构呈现，完整还原了产品从接线端到发热端的全部内部组件，能让结构设计人员直观看到各零件的装配关系与配合公差，不需要反复拆解实物就能理清内部的动力传递与热传导路径。在柴油内燃机的冷启动工况下，电热塞是核心的辅助启动部件，尤其在低温环境中，缸内初始压缩温度达不到柴油燃点时，电热塞的发热端会快速升温，将进入燃烧室的空气加热到柴油自燃阈值以上，避免发动机出现冷启动困难、怠速抖动、启动后冒黑烟的问题，这类部件广泛应用在乘用车柴油发动机、商用车柴油机、小型农用机械柴油机、工程作业机械的柴油动力单元上，部分高寒地区的燃气发动机也会采用同结构的预热塞辅助低温启动。

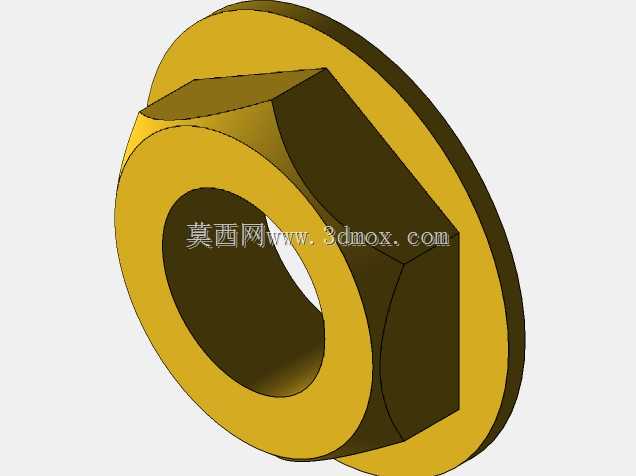

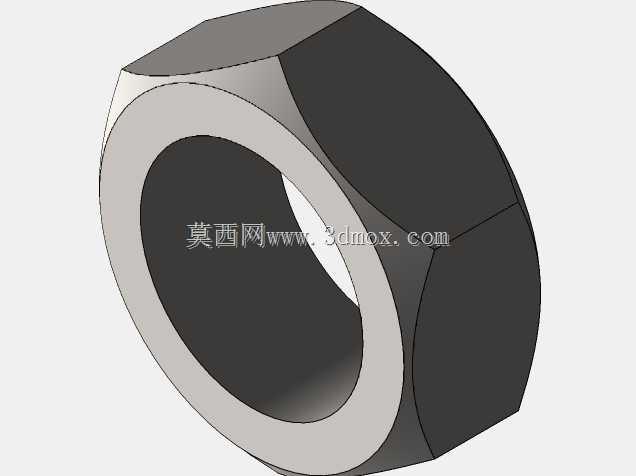

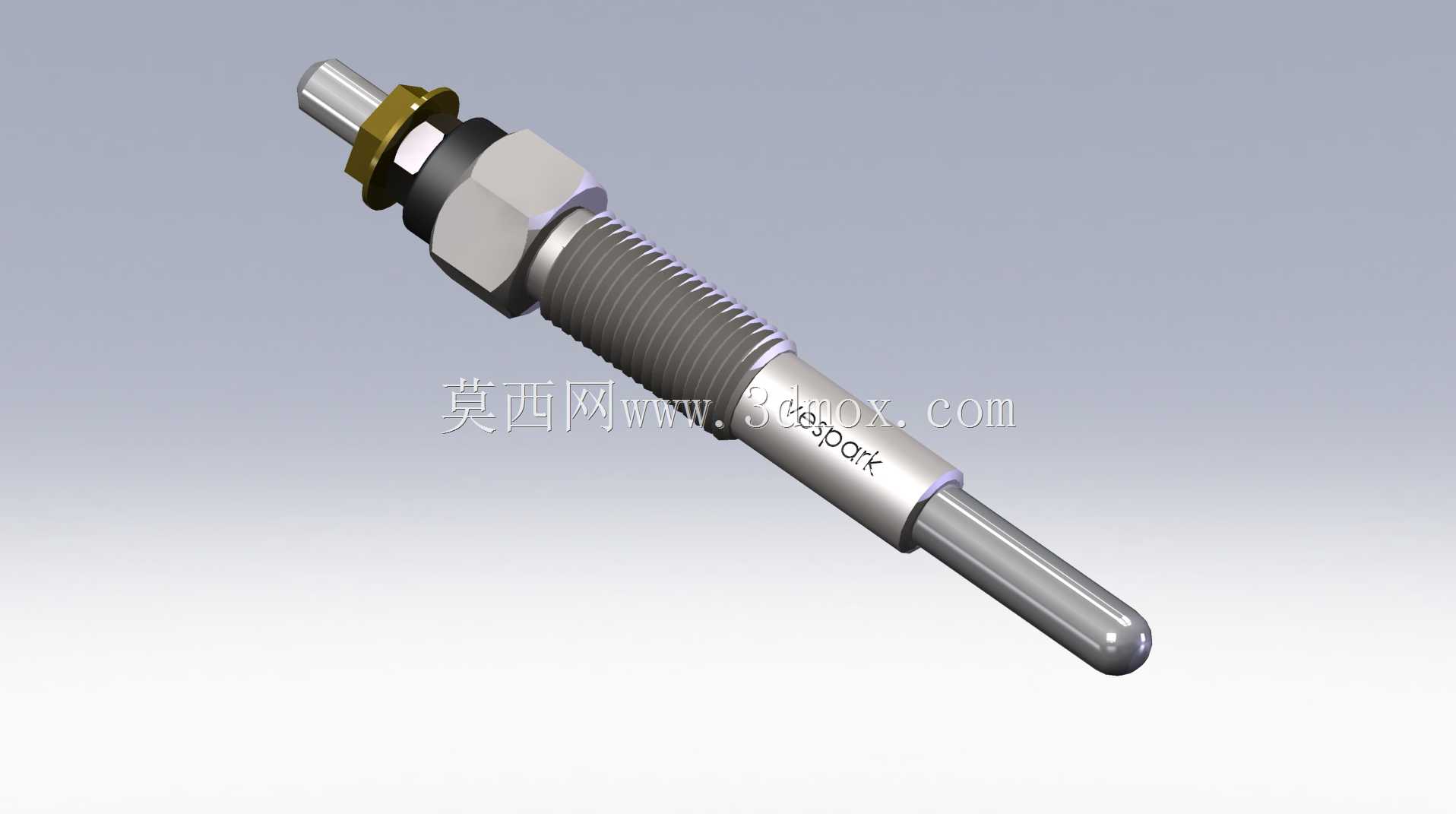

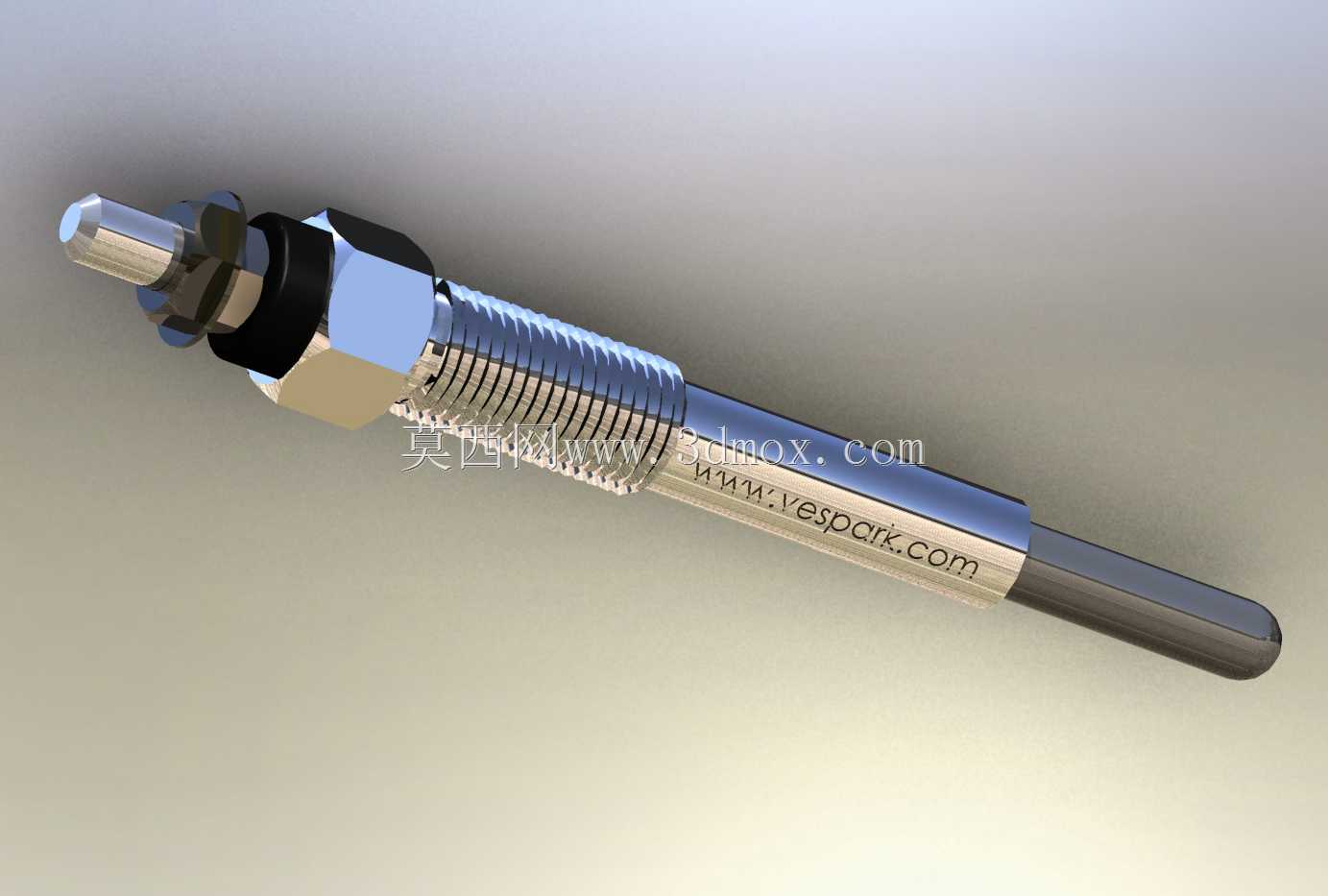

　　从结构设计逻辑来看，这款电热塞的外壳采用带外螺纹的金属壳体，螺纹段是核心的安装定位结构，安装时直接拧入发动机缸盖的对应安装孔，螺纹规格匹配主流小排量柴油机的缸盖安装孔位，壳体中段设计有六角拧动台，方便使用套筒工具完成拧紧作业，六角台与螺纹段之间设置了金属密封垫圈，安装到位后垫圈被压紧在缸盖安装面与六角台之间，实现燃烧室的高压密封，避免缸内压缩气体从安装缝隙泄漏。接线端位于壳体上部，采用接线柱加锁紧螺母的结构，外部供电线路通过螺母压接在接线柱上，保证大电流通过时的接触可靠性，接线柱与金属外壳之间设置了耐高温绝缘衬套，既实现电极与壳体的电气绝缘，也能承受发动机工作时的持续高温与振动冲击，避免绝缘层老化破损导致短路故障。

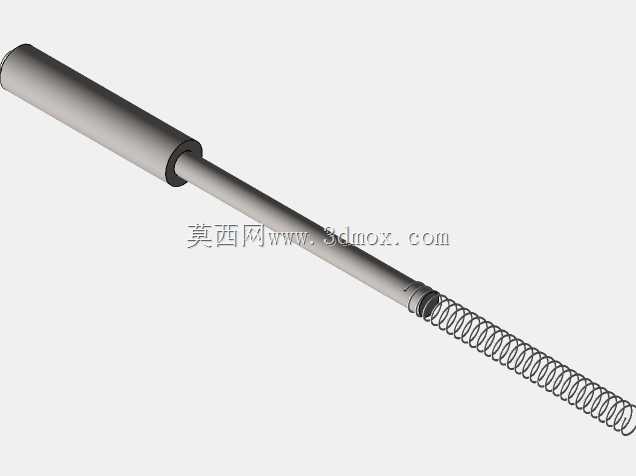

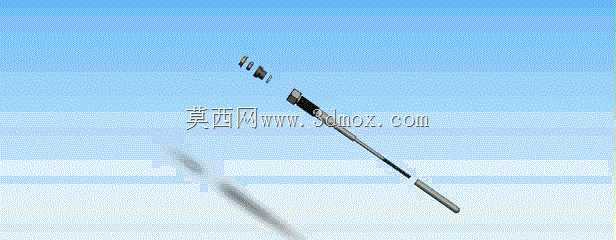

　　内部核心组件从接线柱向下依次设置了导电杆、压缩弹簧、发热体电阻丝，压缩弹簧始终保持预紧状态，能在发动机持续振动的工况下保证导电杆与发热体端部的紧密接触，避免长期振动后出现接触不良、电阻变大导致发热功率不足的问题。发热体位于电热塞最下端的细长金属保护套内，保护套采用耐高温耐腐蚀的合金材料制作，直接伸入燃烧室内部，既要承受燃烧室点火后的高温高压燃气冲击，也要将内部电阻丝产生的热量快速传导到周围空气中，保护套的外径与伸出长度严格匹配发动机燃烧室的安装边界，伸出过长会干涉气门或活塞的运动行程，伸出过短则加热范围不足，无法有效提升缸内初始温度。

　　建模过程中对各零件的配合公差做了还原，比如绝缘衬套与外壳的过盈配合量、导电杆与内部导向孔的间隙配合尺寸、弹簧的预压缩行程都按照实际量产产品的参数设置，设计人员可以直接参考这个数模的安装边界做发动机缸盖的安装孔位设计，也可以基于这个结构做不同电压等级、不同发热功率的电热塞改型设计，比如调整电阻丝的材质与线径来适配12V车载供电系统或者24V商用车供电系统，调整发热端长度来适配不同排量、不同燃烧室形状的柴油机需求。数模中所有零件都做了独立的实体建模，没有合并特征，方便后续做工程图导出、零件干涉检查、装配工艺模拟，也可以直接用于有限元热仿真分析，模拟电热塞通电后的升温速率、稳态温度分布，以及发动机工作时的结构应力分布，提前验证结构在高温振动工况下的可靠性，减少实物打样的迭代次数。
