通讯设备用L型钣金接口卡挡构件

　　在通讯机柜、板卡安装框架这类需要频繁插拔功能模块的设备结构中，这类L型钣金卡挡件是很容易被忽略但直接影响装配可靠性的小构件，日常做通讯设备结构排布时，这类小零件的设计合理性往往决定了后期运维的拆装效率与板卡固定的稳定性。从实际使用场景来看，这类卡挡件主要安装在通讯插箱的导轨端部、板卡槽位的限位位置，一方面承担插拔过程中的硬限位作用，避免功能板卡插入过深顶坏后部连接器，另一方面通过自身的卡接结构与机箱框架卡合，不需要额外打螺丝就能完成自身固定，减少装配工序。

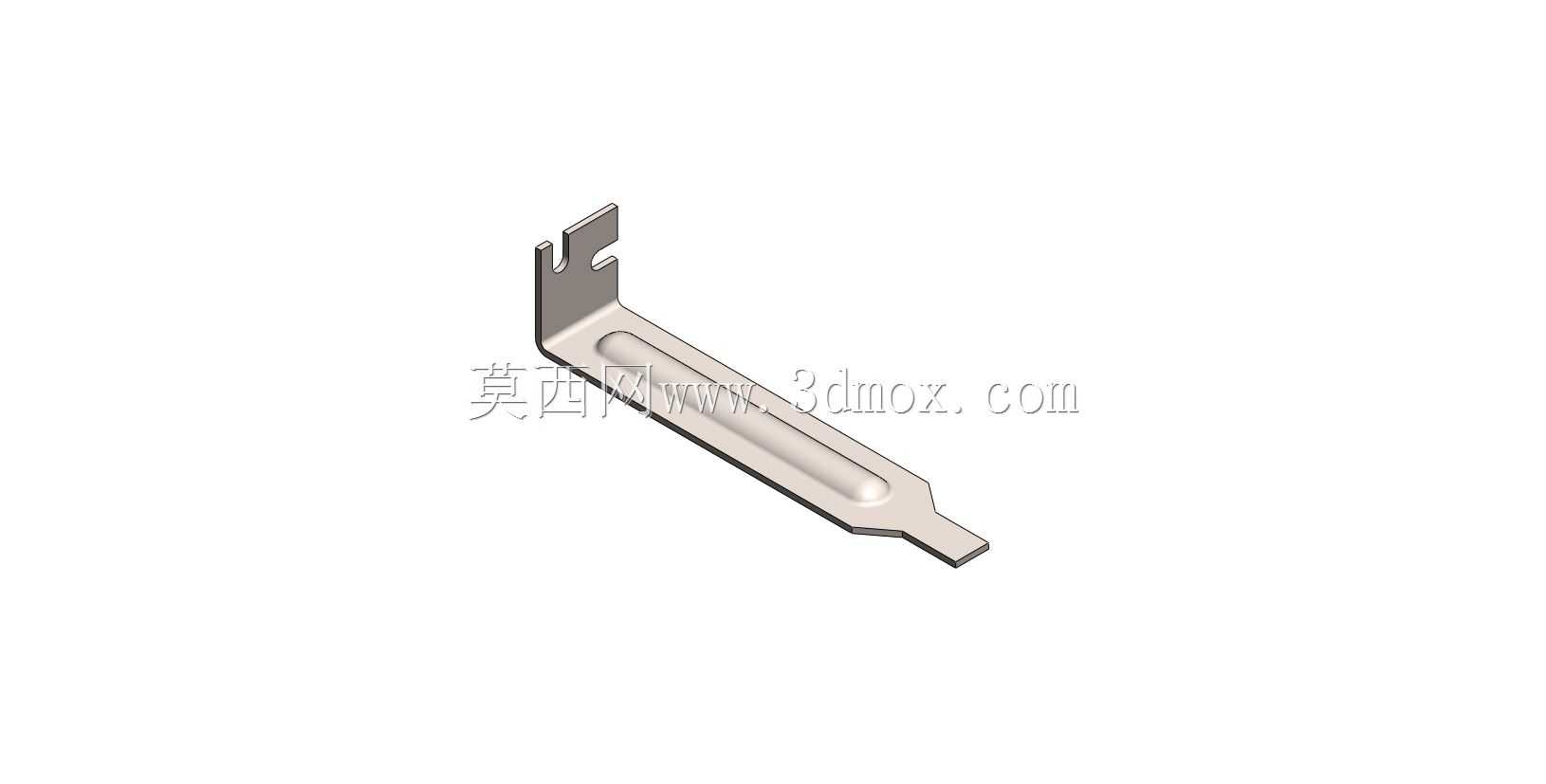

　　从结构设计思路来看，这个构件采用L型折弯的整体构型，短边侧开设两个对称的卡接缺口，安装时直接对准机箱框架上预冲的定位凸舌推入，缺口卡入凸舌后就能完成Z向与X向的限位，不需要额外紧固件，装配效率比螺丝固定高60%以上，也避免了螺丝松动掉落造成机箱内部电路短路的风险。长边侧做了通长的压筋加强结构，因为薄板钣金如果是纯平板结构，厚度在0.8-1.2mm区间时，长期受板卡插拔的侧向力很容易出现弯折变形，压筋结构能在不增加板材厚度的前提下，将构件的侧向抗弯刚度提升40%左右，既控制了零件重量，也保证了长期使用的结构强度。长边的末端做了收窄的导向斜角，当板卡插入槽位时，即使存在少量对位偏差，斜角也能引导板卡顺滑滑入安装位，不会出现硬顶卡滞的问题。

　　从安装边界尺寸来看，这类卡挡件的折弯内角严格按照钣金冲压的最小折弯半径设计，避免折弯处出现应力集中开裂，短边的卡接缺口宽度与机箱凸舌的配合间隙控制在0.1-0.2mm，既保证安装时能顺利推入，也不会因为间隙过大出现晃动窜位。长边的长度根据对应槽位的板卡插入深度设定，保证板卡插入到位后，板卡前端的面板刚好与卡挡件端面贴合，不会出现过插或者插不到位的情况。构件的所有外露边缘都做了去毛刺处理，避免装配和运维过程中划伤操作人员，也防止毛刺脱落掉入机箱内部造成电路故障。

　　在实际选型应用时，这类卡挡件一般采用镀锌钢板作为基材，表面不需要额外喷涂处理，依靠镀锌层就能满足通讯机房内部的防腐蚀要求，成本低且加工工艺成熟，冲压折弯一次就能成型，适合大批量生产。如果是用在户外通讯设备上，也可以更换为304不锈钢板材，提升耐候性，但相应的冲压折弯参数需要根据不锈钢的材料特性调整，避免折弯处出现裂纹。另外在设计这类卡挡件时，需要提前核算板卡插拔时的冲击力，根据冲击力大小调整板材厚度与压筋的尺寸，保证在1000次以上插拔循环后，构件的变形量不超过0.1mm，始终保持可靠的限位效果。很多新手结构工程师在做这类小零件时容易忽略压筋和导向斜角的设计，要么导致零件容易变形失效，要么造成板卡插拔卡滞，实际建模时需要结合机箱的整体安装公差，合理分配配合间隙，同时预留出板材折弯的回弹量，保证加工出来的零件尺寸符合设计要求。
