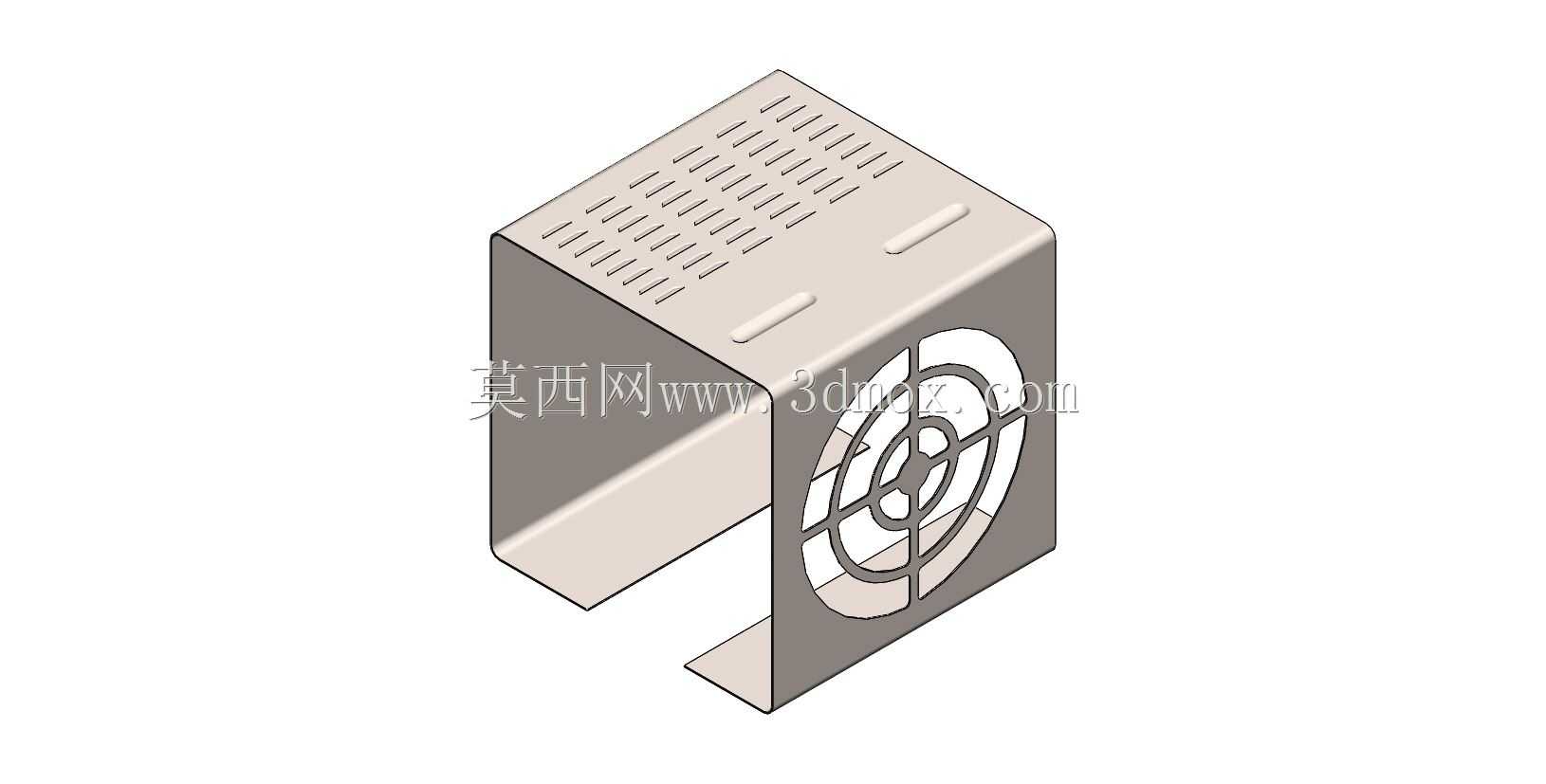

钣金成型工具练习用通风罩壳体结构

　　在日常的钣金结构设计工作中，成型工具的应用是提升钣金件加工效率、保证结构一致性的核心手段之一，这类带通风栅格与风机安装位的U型钣金壳体，是小型电子设备、工控机箱、桌面级散热装置中极为常见的结构形式。从实际应用场景来看，这类壳体多作为小型轴流风机的安装防护外壳，既承担风机的固定承载作用，又通过表面的通风结构保障气流顺畅通过，同时U型的半包结构可以对内部的电气元件、风机本体形成侧向防护，避免杂物直接触碰运转的风轮，也能减少外力磕碰对内部器件造成的损伤。

　　从结构功能特性来看，该壳体采用单块钣金弯折成型的设计思路，整体无多余拼接焊缝，仅通过折弯工序即可完成主体成型，加工工序少，批量生产时的一致性更容易控制。壳体顶面设计的阵列式长条形通风栅格，是通过钣金成型工具直接冲压冲出的翻边孔结构，相比直接切割的通孔，翻边结构可以大幅提升薄板的整体刚性，避免大面积平板在折弯、运输、使用过程中出现凹陷变形，同时长条栅格的排布方向顺着气流走向，能在保证通风面积的前提下，尽可能减少对气流的阻挡，栅格的间距控制在3mm左右，既可以阻挡较大体积的杂物进入壳体内部，又不会造成过大的风阻。壳体侧面预留的圆形风机安装位，同样是通过成型工具冲压出的定位止口，安装时风机可以直接卡入止口内，不需要额外做定位治具，安装孔位在成型时同步冲出，能保证风机与壳体的同轴度，避免风机运转时因为安装偏心产生额外振动。壳体侧壁上的两个长条凸包，是用于壳体与内部安装架的卡接定位结构，通过成型工具直接压出凸台，装配时可以直接卡在内部支架的对应卡槽内，减少螺丝的使用量，提升装配效率。

　　从设计思路的角度出发，这类练习模型的核心是掌握钣金成型工具的使用逻辑，理解成型特征在钣金加工中的工艺限制：比如所有成型特征的拔模角度需要控制在合理范围，避免冲压脱模时出现板材撕裂；成型特征的位置距离折弯边需要预留足够的工艺余量，避免折弯时成型部位出现变形；栅格类阵列特征的排布需要避开折弯线位置，防止折弯过程中栅格处出现应力集中导致开裂。整个壳体的折弯采用90度直角折弯，折弯内R角根据板材厚度匹配常规折弯下模的R值，不需要特殊定制折弯模具，普通数控折弯机即可完成加工。

　　从安装边界与尺寸适配的角度来看，这类壳体的开口尺寸需要匹配内部安装的风机与元件的最大外形尺寸，单边预留0.2-0.3mm的装配间隙，避免装配时出现卡滞；壳体的深度需要覆盖风机的轴向厚度，保证风机完全处于壳体的防护范围内，同时风机安装面的平面度需要控制在0.1mm以内，避免风机安装后出现密封缝隙导致漏风；顶面的栅格区域需要完全覆盖风机的进风面，保证进风面积不小于风机的有效通风面积，避免因为通风面积不足导致风机散热效率下降。壳体底部的两个外翻折边，是用于整个壳体与设备主体的安装固定位，折边上的安装孔在冲孔工序时同步加工，孔位的位置度公差控制在0.15mm以内，保证装配时可以顺利与设备主体的螺柱对位。在实际建模过程中，需要注意所有成型特征的成型方向与板材的折弯方向保持一致，避免出现特征在折弯内侧无法加工的问题，同时要预留板材的折弯扣除量，保证展开后的下料尺寸准确，折弯后成品的尺寸符合设计要求。这类结构虽然简单，但涵盖了钣金设计中最常用的成型、折弯、冲孔、阵列等特征操作，是掌握钣金成型工具应用的典型练习案例，吃透这类结构的设计逻辑与工艺要求，就能应对大部分常规薄板防护壳体的设计工作，在实际项目中可以根据具体的安装需求，调整壳体的尺寸、栅格的密度、安装位的形式，快速适配不同功率、不同尺寸的风机安装需求。
