长行程多工位同步夹持工装结构设计

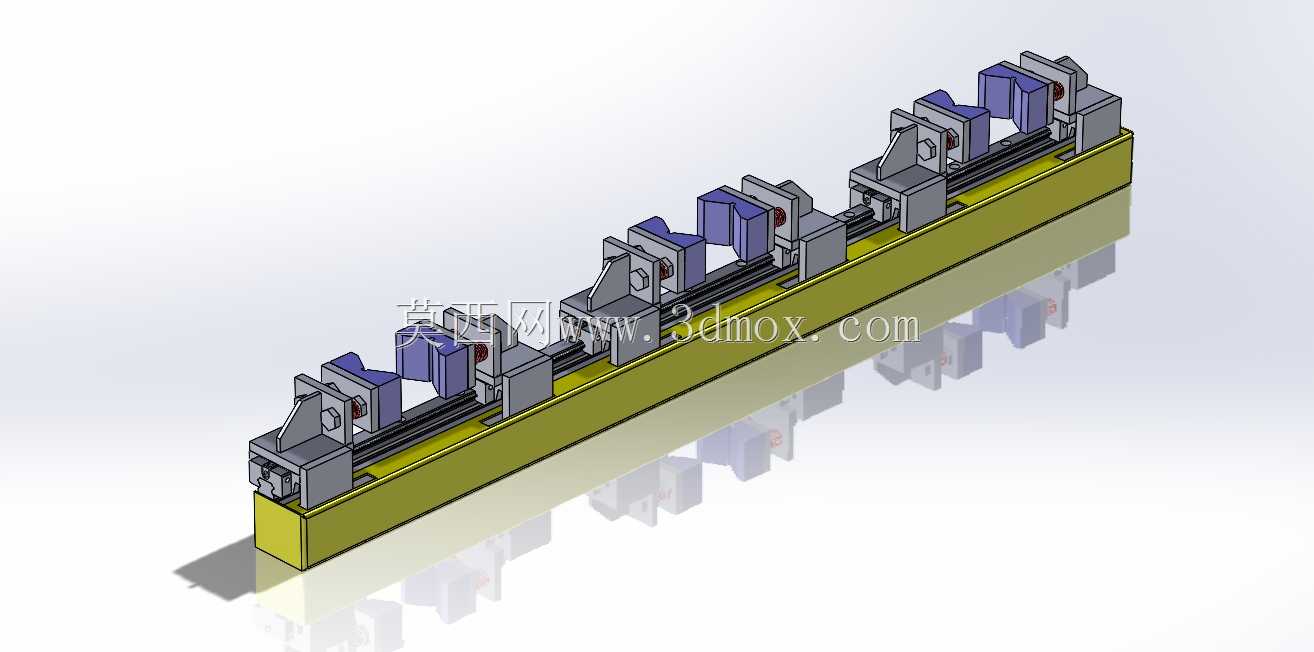

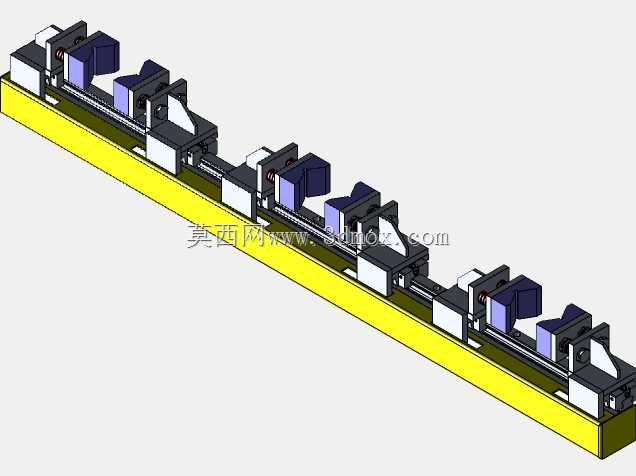

　　这套多夹持器结构主要面向长条形工件的批量同步装夹场景，常见于型材加工生产线、长轴类零件检测工位、长条状复合材料裁切工序中，解决单工位夹具装夹效率低、多点夹持不同步导致的工件变形问题。整套结构以一根长直线导轨作为安装基准，导轨沿工件送进方向布置，所有夹持单元均通过滑块与导轨连接，可根据工件长度、夹持点分布灵活调整相邻夹持器的间距，适配不同规格的长尺寸工件装夹需求。每个独立夹持单元采用对称V型压块结构，压块接触面做了防滑纹理处理，针对金属型材、硬质塑料、碳纤维长条等不同材质工件，可更换对应材质的压块垫层，避免装夹过程中夹伤工件表面，同时保证足够的夹持摩擦力，防止加工过程中工件窜动。夹持单元的驱动采用统一的动力传递路径，

　　沿导轨长度方向布置的传动杆连接所有夹持单元的锁紧机构，动力输入端接入后可实现所有夹持点同步动作，夹紧力保持一致，避免多点分步夹紧时工件产生内应力，尤其适合薄壁长型材的装夹作业，能有效控制装夹变形量在加工公差允许范围内。从安装边界来看，整套结构的底座采用标准铝型材拼接结构，底部预留了T型槽安装位，可直接固定在机床工作台、输送线侧边架或者检测平台上，不需要额外加工定制安装基板，适配现有生产线的快速改造需求。单个夹持单元的开合行程做了限位设计，最大张开量可覆盖直径120mm以内的圆形工件或者厚度100mm以内的矩形工件，夹持力可通过输入端的动力调节机构统一调整，针对易变形的薄壁工件可降低夹持压力，

　　针对重型切削加工的金属工件可提高夹持力保证装夹刚性。设计过程中重点考虑了夹持点的位置可调性，每个夹持单元与传动杆之间采用快拆连接结构，调整夹持点位置时不需要拆卸整套传动系统，只需要松开单个夹持单元的锁紧螺钉即可沿导轨滑动到目标位置，重新锁紧后即可同步参与夹紧动作，换型调整时间比传统独立夹具缩短60%以上。在实际应用场景中，这套结构可直接对接自动化上下料机构，夹持单元的张开、夹紧动作可接入设备控制系统，配合输送线实现工件的自动定位装夹，不需要人工逐个操作夹具锁紧，大幅提升长工件加工的自动化水平。结构的运动部件全部做了防尘密封设计，导轨滑块、传动连接部位都加装了防尘刮片，可适配金属切削加工、木材裁切等多粉尘的生产环境，

　　减少日常维护的频次。夹持单元的受力部件采用调质钢加工，关键铰接部位做了淬火处理，长期反复装夹作业不会出现磨损变形，保证夹持定位精度的长期稳定性。整套结构的重心沿导轨长度方向均匀分布，高速运行时不会出现偏载晃动，可适配移动工位的装夹需求，比如随动切割、在线检测等需要夹持工件同步移动的工序，夹持状态下移动速度最高可匹配1.2m/s的输送线速度，不会出现工件松脱、位置偏移的问题。
