二维转三维CNC加工设备结构设计方案

项目分类:机床 发布时间:2022-06-09 ID:645231
  • 二维转三维CNC加工设备结构设计方案
  • 二维转三维CNC加工设备结构设计方案

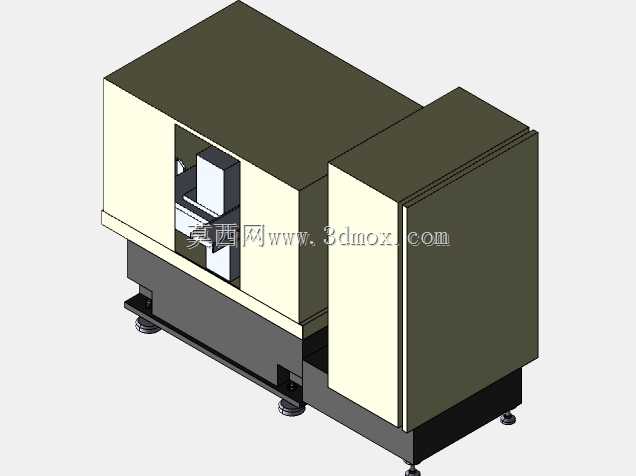

  在精密零件加工车间的产线布局中,这类从二维工程图转化而来的CNC加工设备结构,首先要匹配的是中小批量异形金属件的铣削、钻削复合加工场景,区别于大型龙门加工中心的大尺寸工件适配性,该结构更侧重紧凑型工位的空间利用率,适合安置在车间机加工段的单元式生产工位,配合上下料辅助台完成单件流的加工流转。从实际加工用途来看,该结构覆盖了常规平板类、小型壳体类零件的多工序加工需求,无需二次装夹即可完成平面铣削、孔系钻攻、侧面槽位加工等常见工序,能有效减少零件周转带来的装夹误差,适配五金零件、小型工装夹具零件、3C行业金属结构件的加工需求。

  从功能特性层面拆解,该结构的防护壳体采用分体式拼接设计,左侧加工舱的开合门预留了足够的操作空间,方便操作人员完成工件装夹、刀具更换、铁屑清理等日常操作,右侧的电气柜舱与加工舱做了物理隔断,能避免加工过程中飞溅的切削液、铁屑进入电气元件安装区域,降低电气系统的故障概率。底座部分采用整体式铸铁支撑结构,底部预留了可调水平的支撑脚安装位,安装时可通过调整支撑脚高度抵消地面平整度误差,保证设备运行时的主轴同轴度稳定,减少加工过程中的振动带来的零件表面粗糙度超差问题。

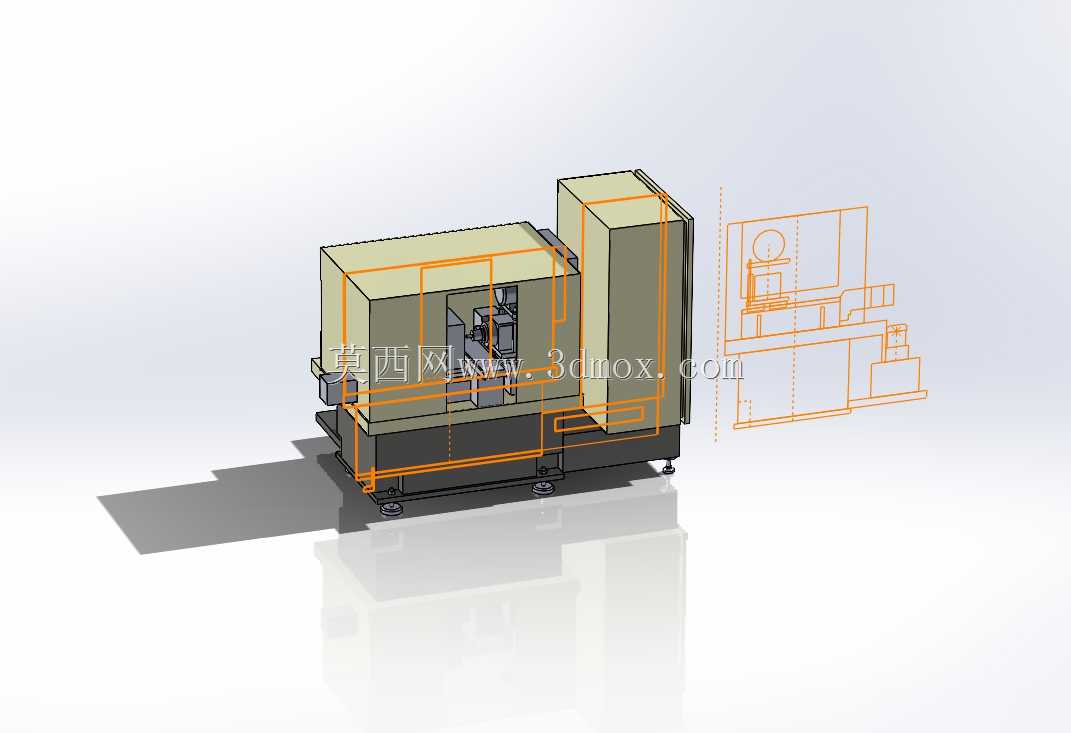

  设计思路上,从二维图纸转化三维结构的过程中,首先要梳理清楚各部件的装配层级关系,先确定主轴单元的安装基准面,再以此为核心延伸出X/Y/Z三个进给轴的导轨安装位,保证各轴的行程范围覆盖设计要求的加工幅面,同时要预留出刀具库的安装空间,该结构预留的侧置刀库安装位可容纳8-12把常用加工刀具,满足常规零件加工的自动换刀需求。走线、走管的通道在三维建模阶段就做了预留,避免后续装配时出现管线与运动部件干涉的问题,切削液的回流槽沿着加工舱底部的倾斜面布置,能保证带铁屑的切削液顺利回流到过滤水箱,减少舱内积液残留。

  外形尺寸与安装边界方面,该设备整体占地宽度控制在1.8米以内,深度控制在1.6米以内,高度不超过2.1米,安装时需要在设备后侧预留至少0.5米的电气柜维护空间,左侧预留0.8米的操作与工件上下料空间,右侧预留0.3米的管线接驳空间,设备总重控制在2.2吨左右,普通硬化水泥地面即可满足承重要求,无需额外做独立设备基础。进给轴的防护采用伸缩式不锈钢护板,能有效阻挡铁屑和切削液进入导轨和丝杠副,延长传动部件的使用寿命,操作面板的安装位设置在设备前侧右方,符合大多数操作人员的操作习惯,观察窗采用透明防弹玻璃材质,既可以观察内部加工状态,也能防止高速飞出的铁屑击穿窗体造成安全隐患。

  在结构细节处理上,加工舱内部的顶部预留了切削液喷淋管的安装位,可根据加工需求调整喷淋角度,保证加工过程中刀具和工件接触位置能得到充分的冷却润滑,铁屑排出的螺旋排屑器安装位设置在加工舱前侧底部,可配合车间的铁屑收集小车完成自动排屑,减少操作人员的清理工作量。主轴单元采用皮带传动式结构设计,相比直联主轴成本更低,维护更方便,能满足常规45号钢、铝合金、铜材等常见加工材料的切削转速要求,最高转速可适配8000转的加工需求,完全覆盖常规零件的精加工、半精加工参数要求。三维建模过程中对所有运动部件都做了干涉检查,模拟了各轴全行程运动、换刀动作、防护门开合动作的运动轨迹,确认无部件碰撞、管线拉扯的问题,所有连接孔位都按照二维图纸的公差要求做了对位校验,保证后续生产加工时各部件能顺利装配,不需要二次配做孔位。
